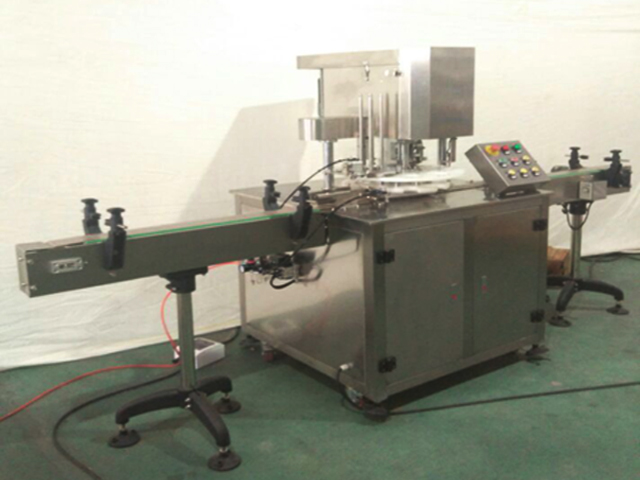

Automatický lineární stroj na lepení plechů na hliníkové plechovky

Materiál: Nerezová ocel
Krycí hlava: 1
Počet zapečetěných plechovek: Jedna
Rychlost lepení: 25-30 za minutu
Výška těsnění: 40-200 mm
Průměr dostupné láhve: 35-100 mm
Pracovní tlak: AC220v 50/60Hz（Ac380v 50/60hz）
Výkon: 1,1kw
Hmotnost: 500 kg
Velikost: 3000*900*1700mm
Zdroj vzduchu: 0,5 mpa

Tento produkt se vztahuje především na uzavírací obaly kulatých plechovek s různými PET plasty, železem, hliníkem, papírem a dalšími kvalitami, má pokročilý design a přiměřenou strukturu, která se snadno ovládá, je nezbytným a ideálním balicím zařízením pro potraviny. , léky, čaj, chemické inženýrství a další průmyslová odvětví.

Hlavní tělo tohoto produktu využívá všechny nerezové materiály, má jednoduchý a krásný vzhled a odpovídá designovým požadavkům většiny standardních výrobních oddělení.

Tento produkt využívá jednofázový nebo třífázový zdroj energie s výkonem dosahujícím 1,1 kW, jeho různé části a součásti podléhající přesnému obrábění, výrobní technologie a další urychlené a neustále zdokonalované díky dlouhodobým zákaznickým zkušenostem naší společnosti a klíčová část má jedinečný design s vysokou pevností, nízkou hlučností a dobrým těsnícím výkonem.

Tento výrobek je v souladu s předpisy národních norem, resortních norem a podnikových norem a opouští továrnu pouze po absolvování přísné kontroly a testu.

Jedná se o provedení plně automatické výrobní linky, která může tvořit výrobní linky s plnicím systémem, vážícím a plnicím systémem nebo etiketovacím systémem.

Specifikace výkonu

1. Čtyři těsnicí kola jsou přizpůsobena pro těsnění, přičemž dva nože pro lemování a další dva pro lisování polotovaru, s jednoduchým principem a pohodlným nastavením;

2. Je přijata mechanická konstrukce nejnovější generace, tělo plechovky se nebude otáčet v procesu těsnění, těsnicí odvalovací nůž se otáčí, aby dokončil těsnění, což je spolehlivé a bezpečné a vhodné pro těsnění balení křehkých produktů a tekuté produkty;

3. Chod odvalovacího nože a zvedání opěrky nože jsou řízeny mechanickou vačkou, se stabilním a spolehlivým provozem

4. Odvalovací nůž je vyroben z nerezové oceli 304, s dlouhou životností a dobrým těsnicím výkonem.

5. Operační rozhraní je velmi jednoduché pro usnadnění provozu.

Hlavní vlastnosti

1. Jedná se o semačku na plechovky nejnovější generace, s jeho nejdůležitější vlastností, že tělo plechovky se při utěsnění neotáčí, aby se zabránilo tomu, že se produkty v plechovce mohou přesunout a vypadnout;

2. Operační rozhraní je jednoduché s přiměřeným designem;

3. Má vysokou přesnost obrábění a hlavní tělo přijímá výrobu veškeré nerezové oceli, která odpovídá konstrukčním požadavkům výrobních oddělení.

4. Může tvořit výrobní linky s plněním, etiketováním, zařízením pro rozprašování kódu a dalšími, s vysokou efektivitou výroby.

5. Dokáže automaticky detekovat spodní kryt a návrh řízení obvodu je rozumný.

6. Všechny díly a komponenty, elektrické příslušenství a další přijímají výrobky ze slavných domácích továren se spolehlivou a stabilní kvalitou.

Technické parametry

Materiál: nerezová ocel
Krycí hlava: 1
Počet zapečetěných plechovek: jedna
Rychlost lepení: 25-30 za minutu
Výška těsnění: 40-200 mm
Průměr dostupné láhve: 35-100 mm
Pracovní tlak: AC220V 50/60Hz（AC380V 50/60Hz）
Výkon: 1,1 kW
Hmotnost: 500KG
Velikost: 3000*900*1700mm
Zdroj vzduchu: 0,5MPa

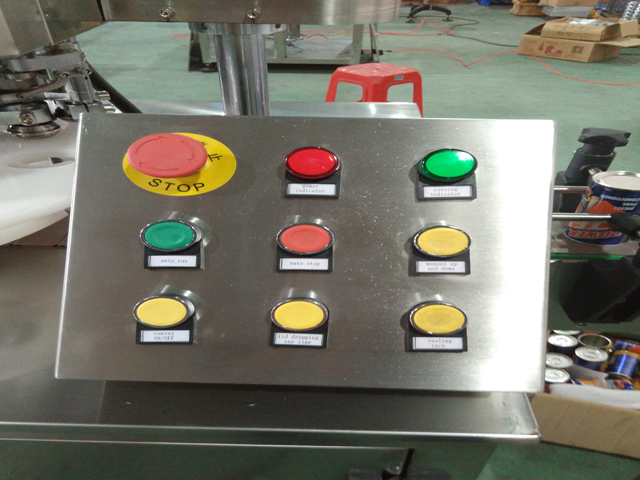

Ovládací panel

1. Kontrolka napájení (červená kontrolka): červená kontrolka svítí, což znamená, že je zařízení zapnuto a naopak

2. Kontrolka provozu (zelená kontrolka): svítící zelená kontrolka indikuje, že zařízení je v provozu a naopak

3. Nouzové zastavení: v případě nouze stiskněte toto tlačítko a zařízení se okamžitě zastaví, jakékoli jiné spínače nefungují, pokud chcete zrušit, otočte tlačítkem do kříže a automaticky se objeví s obnovenými funkcemi

4. Provoz/zapnuto (zelené tlačítko): stiskněte toto tlačítko a zařízení se spustí

5. Provoz/vypnutí (červené tlačítko): stiskněte toto tlačítko a zařízení se zastaví

Inching (žluté tlačítko): tento spínač se používá hlavně pro ladění zařízení, zařízení bude fungovat při stisknutí tlačítka a naopak.

Princip zařízení a způsob instalace

1. Princip dynamického návrhu zařízení

Toto zařízení využívá asynchronní motor s dvouhodnotovou elektrickou kapacitou, s výkonem motoru 1,1 kW a rychlostí otáčení 1400 ot/min. Trojúhelníkové řemenové kolo, ozubené kolo, turbína a další spojovací ozubené kolo sníží své otáčky na 40 ot/min, turbína se působením zvedací vačky otáčí po kruhu, aby dokončila proces nahoru a dolů, současně resp. pohání první a druhé odvalovací a těsnící kolečko, aby se koordinovaly s vačkou pod rozdílem rychlostí dvou skupin ozubených kol, aby se dokončil celý proces válcování jedné plechovky.

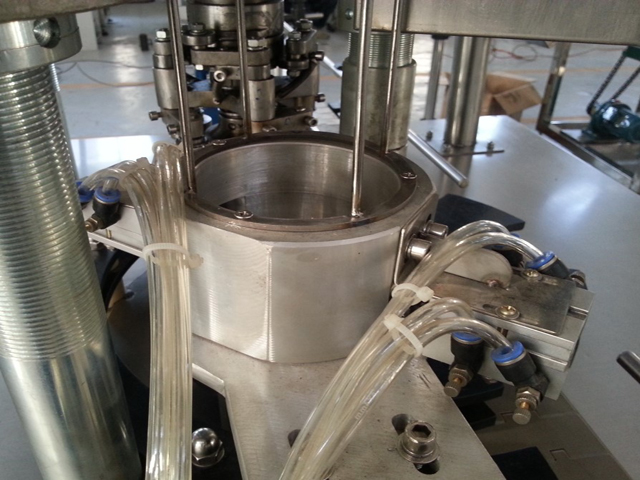

2. Princip konstrukce těsnění zařízení

Toto zařízení využívá princip dvojitého švu s dvojitým švem, který využívá postup okluze, skládání a stlačování strany krytu a strany plechovky, aby se dosáhlo účinku těsnění. Postup je následující:

(1) Umístěte uzávěr plechovky na vrch plechovky, aby se okraj plechovky posunul k otvoru na vnitřní straně okraje uzávěru plechovky.

(2) Použijte tlak zvedáku ke zvednutí těla plechovky a přitlačte uzávěr plechovky ke psovi.

(3) První válec obklopuje okraj víčka dovnitř, přičemž jedna strana se otáčí kolem okraje víčka a druhá strana vyvíjí tlak na osu.

(4) Poté, co první válec dokončí operaci, druhý válec pokračuje v přitlačování prvního zaobleného švu vytvořeného z prvního válečku do druhého zaobleného švu, těsnění role je dokončeno.

(5) Zvedač je hlavou dolů a pes je stlačen dolů, aby opustil prázdnou plechovku.

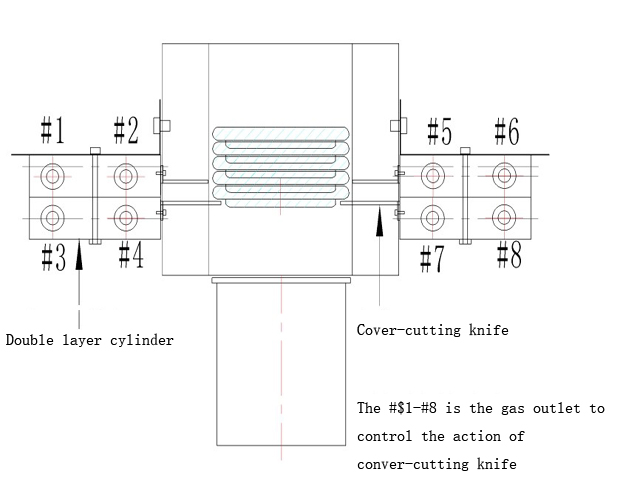

3. Princip automatického spouštění krytu

Toto zařízení je vybaveno zařízením pro automatickou kontrolu fotooka, poté, co plechovka dosáhne polohy, foto oko odešle inspekční signál do hlavního řídicího obvodu, který odešle příslušné signály v souladu s konstrukcí do zařízení pro spouštění krytu pro ovládání příslušných akce, aby se provedla funkce automatického spouštění krytu. Fyzické zařízení automatického spouštění krytu a jeho princip jsou znázorněny na následujícím obrázku:

Jak nainstalovat stroj krok za krokem?

První krok: Nainstalujte řetěz dopravníku, po instalaci zkontrolujte, zda je lineární a zda správně těsní

Druhý krok: Nainstalujte dopravníkové kolejnice, nastavte je tak, aby plynule přepravovaly plechovky

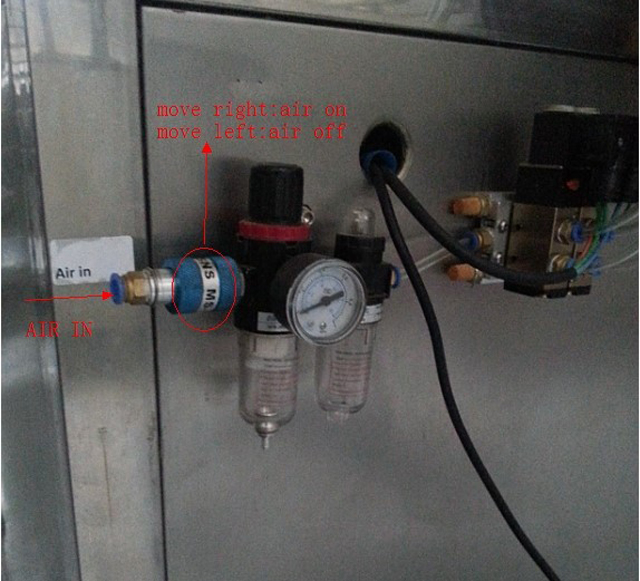

Konečně, po zapnutí a vyvětrání na zařízení může fungovat.

	Řetízek každé sekce je spojen a upevněn čepem (podobně jako řetízek hodinek)
	Dopravník přejede základnu
	Řetězová deska každé sekce dopravníku je spojena čepem
	Šrouby mohou být nastaveny tak, aby utahovaly a ztrácely dopravník
	Po spojení s čepem se pevně zatluče
	Dopravník a hlavní zařízení jsou spojeny a upevněny dvěma šrouby
	Instalace dopravníkových kolejnic
	Instalace a upevnění kolejnic

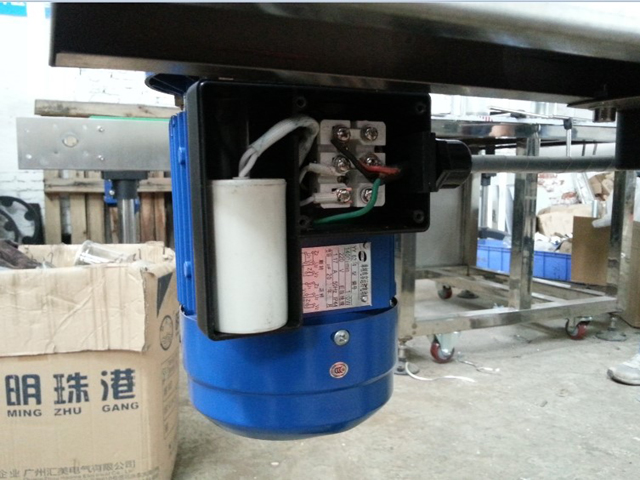

	Zapněte motor dopravníku (propojte se svorkou U1 a U2)
