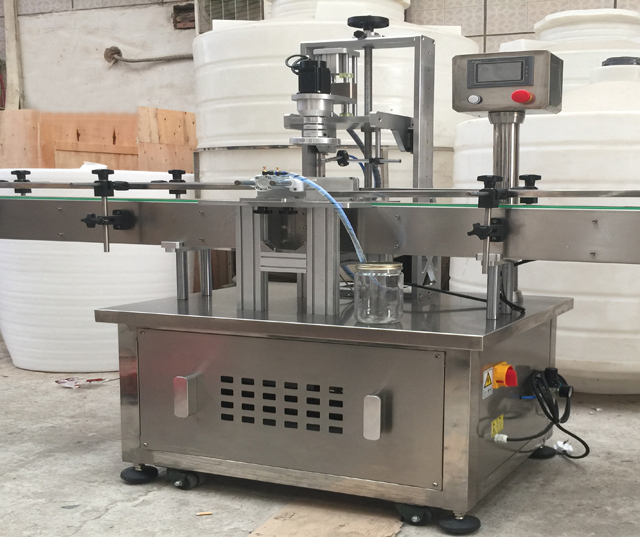

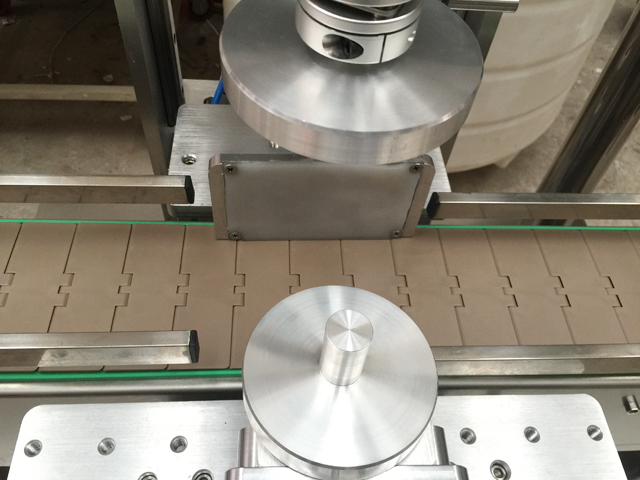

Automatické lineární servo jednohlavé sklíčidlo se šroubovým uzávěrem lahví

Číslo modelu: VK-SCC
Použitelná výška láhve: 60-380 mm
Použitelný průměr hrdla láhve: 16-50 mm
Napětí motoru: 220V (přizpůsobit)
Výkon motoru: 0,37kw
Výrobní kapacita: 1200-1500 lahví/hod
Velikost stroje: 600*210*900mm
Balení: Dřevěný karton
Hmotnost stroje: 140 kg

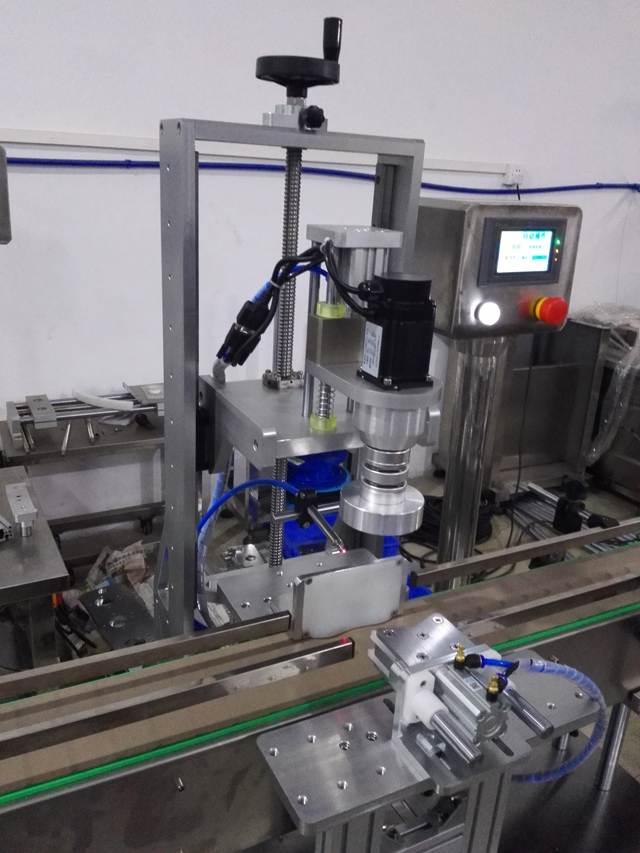

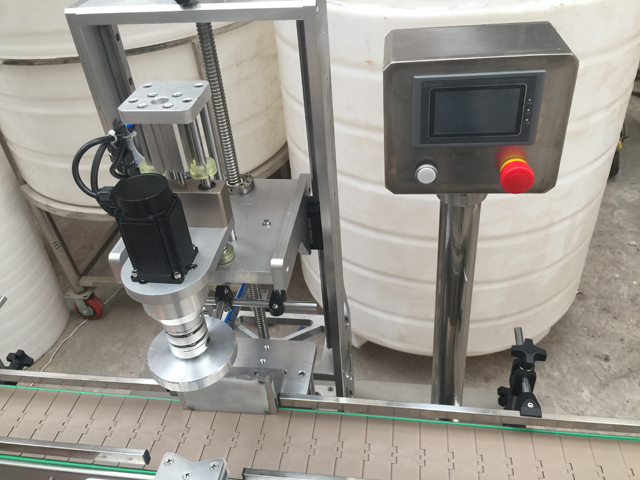

Vybavení Jednohlavý uzavírací stroj Přehled

Přijímá nerezový materiál, stroj je odolný proti korozi a snadno se čistí. Díky kompaktní konstrukci zabírá malou podlahovou plochu. Kdežto s vysokou účinností a spolehlivostí se jedná o stroj s vysokou automatizací, který vyžaduje pouze jeden obsluhující personál. Jedná se o automatické plnicí a uzavírací zařízení kombinující mechanismus, elektřinu a pneumatiku do jednoho.

Technické parametry

Číslo modelu: VK-SCC
Použitelná výška láhve: 60-380 mm
Použitelný průměr hrdla láhve: 16-50 mm
Napětí motoru: 220V (přizpůsobit)
Výkon motoru: 0,37kw
Výrobní kapacita: 1200-1500 lahví/hod
Velikost stroje: 600*210*900mm
Balení: Dřevěný karton
Hmotnost stroje: 140 kg

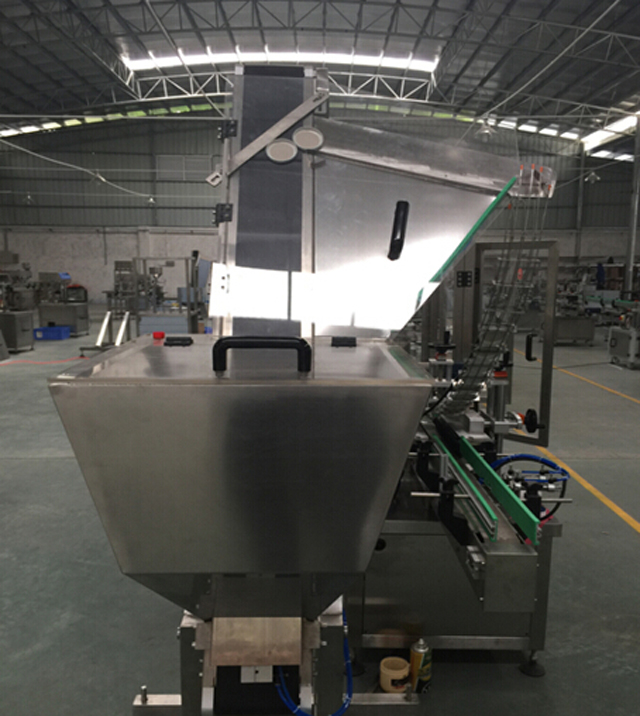

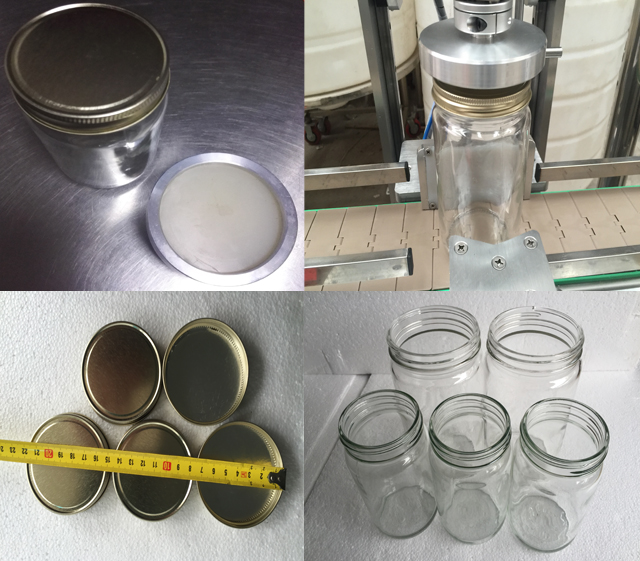

(Poznámka: Stroj je podáván rukou pracovníka pro uzávěr na sklenice; je možné zvolit automatický systém podávání uzávěrů, jehož obrázky jsou zobrazeny níže)

Instalace zařízení

Stroj nevyžaduje předvrtání kotevních šroubů. Po vybalení umístěte celý stroj na pevnou a rovnou podlahu a poté nastavte výšku šroubu nohy stroje.

Použijte hladinoměr ke korekci jakéhokoli náklonu, abyste se ujistili, že každá noha má rovnoměrné zatížení. Po dokončení nastavení připojte a dobře upevněte přívodní hadici vody, odpadní vypouštěcí hadici, napájecí zdroj a zdroj vzduchu.

Použití a provoz (funkce panelu)

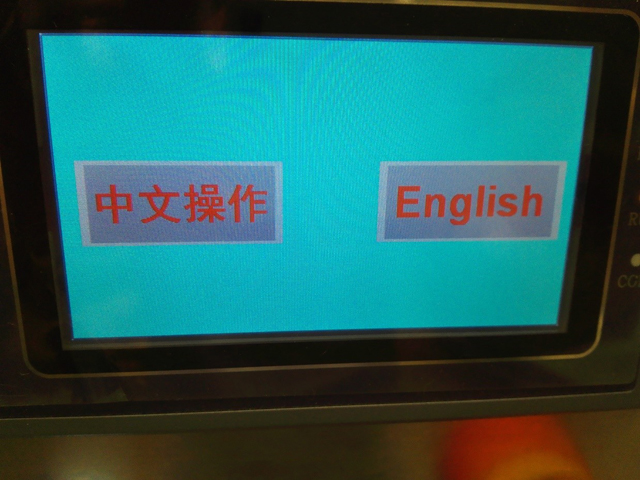

1. Zapněte hlavní vypínač a vypínač na pravé straně skříně zařízení a poté rozhraní člověk-počítač zobrazí spouštěcí obrazovku, jak je uvedeno níže:

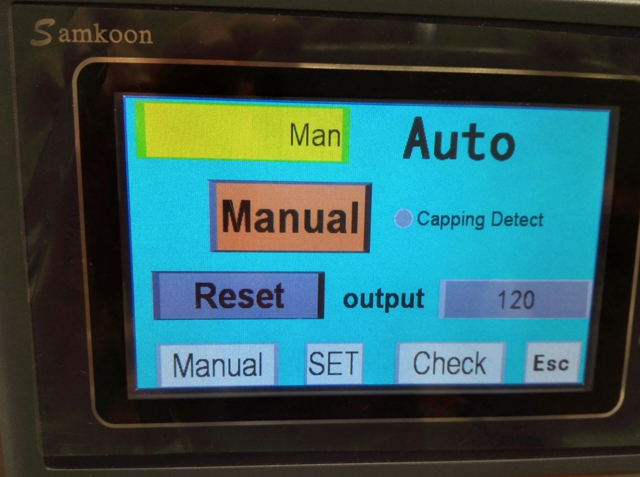

2. Klikněte na jednu z ikon a obrazovka se posune níže:

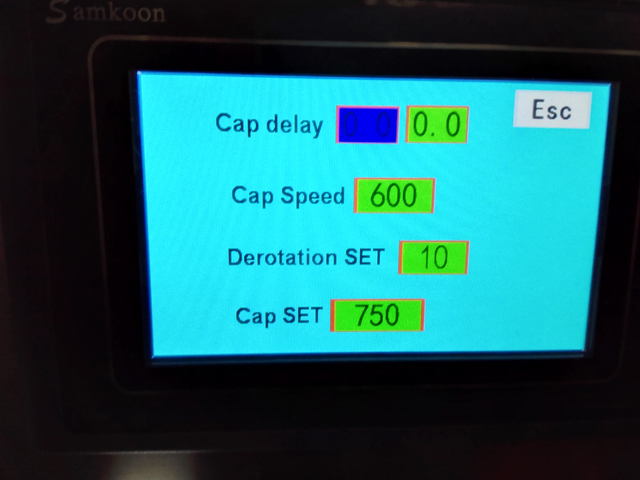

3.0 Klikněte na SET pro vstup na níže uvedenou obrazovku:

3.1 Zpoždění uzávěru znamená, že když je detekována láhev, začne zpoždění do dalšího pohybu. Přidává pohodlí k úpravě lahví různých velikostí.

3.2 Rychlost uzávěru je rychlost otáčení motoru uzávěru. Nastavení omezení zobrazuje hodnotu pulzu, která ukazuje čas uzavření a pozici uzavření. Pracovní tok uzávěru pokračuje odstřihnutím láhve – obnovením polohy uzávěru a uzávěru – odříznutím láhve. Když je prodleva omezení nastavena na 0, znamená to, že není nastaveno žádné zpoždění.

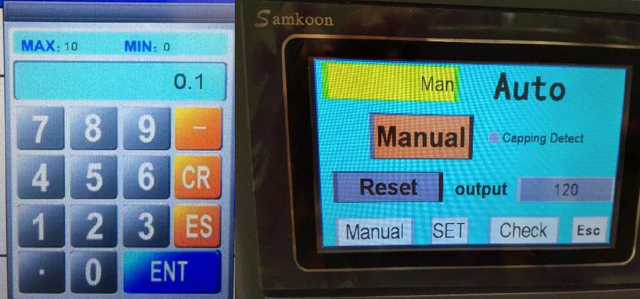

4.0 Klikněte na odpovídající číselné pole napravo od parametrů a níže se objeví obrazovky pro úpravu parametrů, kde CR je pro vymazání, ES pro existující a Enter pro potvrzení. Když kliknete na Manual, režim se přepne do automatického režimu a stroj se spustí automaticky.

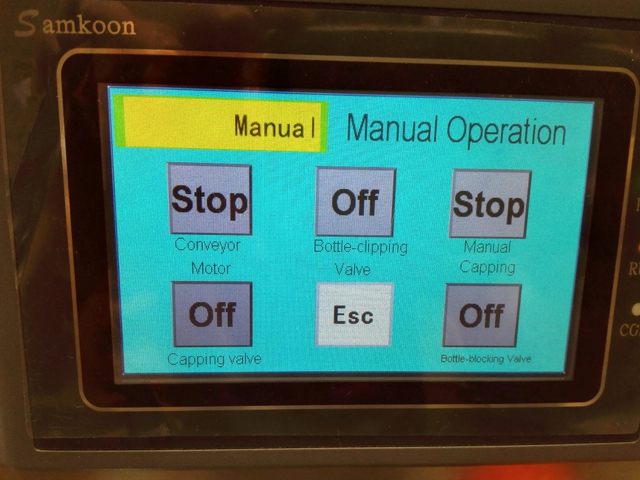

5.0 Zpět na obrazovku nabídky a kliknutím na Manuální v dolní části obrazovky přejděte na obrazovku níže. Pokud jsou vyžadovány samostatné ruční operace, pokračujte kliknutím na příslušné přepínače.

6.0 Vraťte se na obrazovku nabídky a klepnutím na tlačítko Zkontrolovat přejděte na obrazovku níže. Když indikátor svítí, ukazuje, že odpovídající vstup na PLC má vstup signálu. Viz níže uvedená obrazovka:

Pracovní tok

Před spuštěním stroje	Dotyková obrazovka zobrazuje úvodní obrazovku
Vyberte jazyk	Obrazovka se přepne na obrazovku nabídky
Klikněte na Manual v dolní části obrazovky	Obrazovka se přepne do režimu ručního ovládání	Během ručního provozu klikněte během uvádění do provozu na odpovídající číslo na klávesnici
Klikněte na Auto	Obrazovka se přepne do automatického režimu	Klikněte na auto start, všechny procedury budou spuštěny
Klikněte na nouzové zastavení	Pod nouzovým zastavením	Stiskněte nouzový vypínač, pokud se během výroby vyskytnou nějaké abnormality, a znovu jej stiskněte, když se abnormality vyřeší

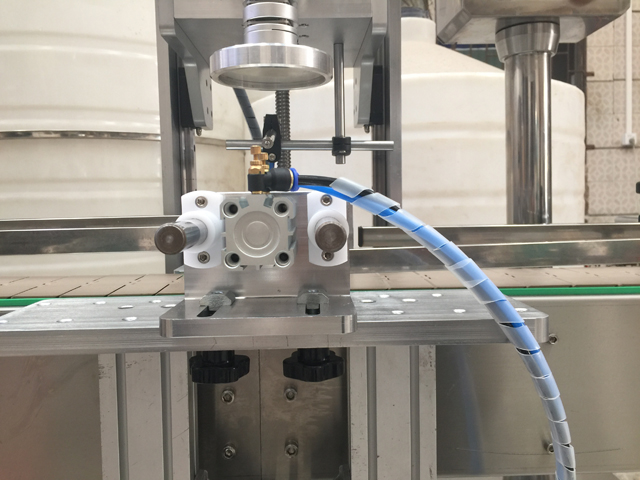

Uvedení do provozu odstřihování lahví	Na obou stranách dopravníku jsou šrouby pro upevnění válce na uchycení lahví. Po uvolnění šestihranné nástrčné matice M8 a hvězdicového úchopového knoflíku lze lahev posouvat dopředu a dozadu, aby se láhev zafixovala v úchopu upínacího zařízení	Těsnost upnutí láhve by neměla být příliš těsná nebo příliš volná, ale měla by být přiměřená

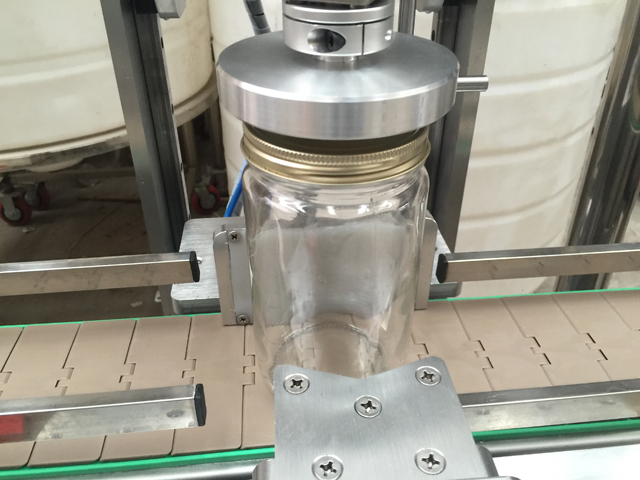

Uvedení do provozu zakrytí	Uvolněte knoflík hvězdicové rukojeti a otočte ruční stopku na zadní straně stroje do	Při uzavírání by neměl být příliš vysoký nebo nízký kontakt uzavírací hlavy a uzávěru láhve

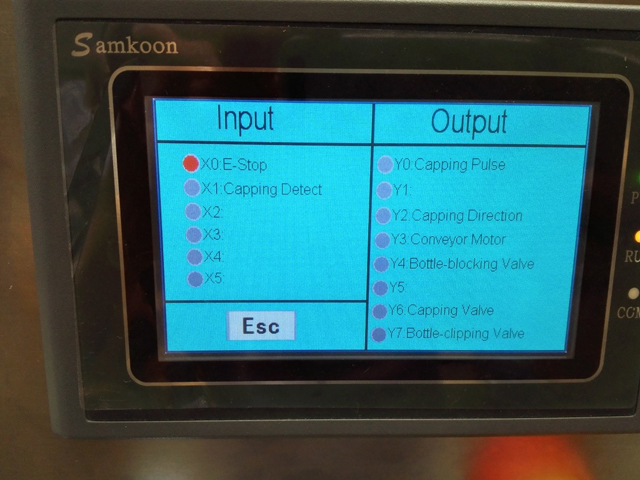

Ilustrace vstupu a výstupu PLC

X1 Capping Detect: Když je detekována láhev, rozsvítí se indikátor X1. Poté se spustí zpoždění a po skončení zpoždění se spustí ořezávání a uzavírání lahví.

X0 E-stop: Během normální situace bude indikátor X0 vypnutý. Po jeho stisknutí se stroj zastaví a všechny pohyby se vrátí do původního stavu.

Y0 Capping Pulse: když svítí indikátor Y0, znamená to, že puls pracuje.

Směr uzavírání Y2: Když indikátor Y2 svítí, ukazuje, že směr uzavírání funguje.

Motor dopravníku Y3: Když svítí indikátor Y3, dopravník běží.

Y4 ventil blokování lahví: Když indikátor Y4 svítí, ukazuje, že válec pro upnutí lahví funguje.

Uzavírací ventil Y6: Když indikátor Y6 svítí, ukazuje, že uzavírací ventil funguje.

Y7 ventil pro upnutí láhve, Když indikátor Y7 svítí, ukazuje, že válec pro upnutí láhve funguje.

Běžné poruchy a odstraňování problémů

ŽÁDNÝ	Poruchy	Možné příčiny	Řešení
1	Indikátor napájení Nesvítí nebo svítí indikátor napájení, ale stroj se nepohybuje	Žádný problém s napájením nebo ztrátou fáze	Zkontrolujte, zda není problém s přívodem napájení a napájecím zdrojem ve skříni.
2	Válec se nepohybuje nebo se pohybuje abnormálně	Zda je přívod vzduchu	Otevřete přívod vzduchu
		Solenoidový ventil není pod napětím	Zkontrolujte stav obvodu tak, že nejprve zkontrolujete, zda je ve skříni napájení s odpovídající pracovní stanicí. Pokud ano, zkontrolujte externí obvod.
		Škrtící ventil s nevhodným nastavením	Nastavte polohu škrticí klapky tak, aby se při otáčení ve směru hodinových ručiček válec zrychlil; když se otáčí proti směru hodinových ručiček, otáčky válce se snižují.
		Zda jsou parametry nastavení času vhodné nebo 0.	Resetujte nastavení času
3	Uzávěr není těsný	Ucpávání lahví není těsné nebo se točí nebo je doba uzavření příliš krátká	Upravte zařízení pro uzavírání lahví nebo zvyšte dobu uzavírání
