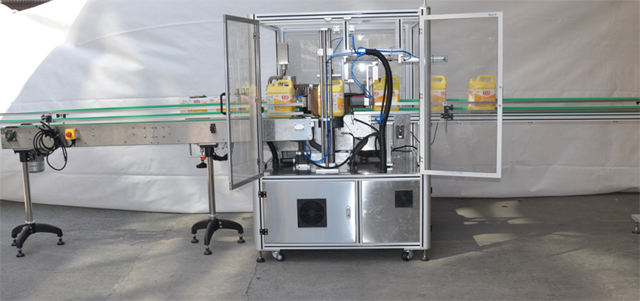

Automatické zařízení pro označování tavným lepidlem Opp s jednou stanicí

• Model: VK-HMGL-S
• Výkon: Třífázový 380V 50 Hz 3000W
• Délka: 3650 mm
• Šířka zařízení: 1450 mm
• Rychlost dopravníkové linky: 20 m/min (rychlost dopravníkové linky lze upravit podle aktuálních výrobních podmínek)
• Způsob nastavení rychlosti: Sekční nastavení rychlosti
• Max. rychlost podávání etiket: 60 m/min Maximální rychlost etiketování: 20 ks/min
• Přesnost označení: ±1 mm (vyžaduje chybu velikosti láhve zákazníka v rozmezí ±0,3 mm)

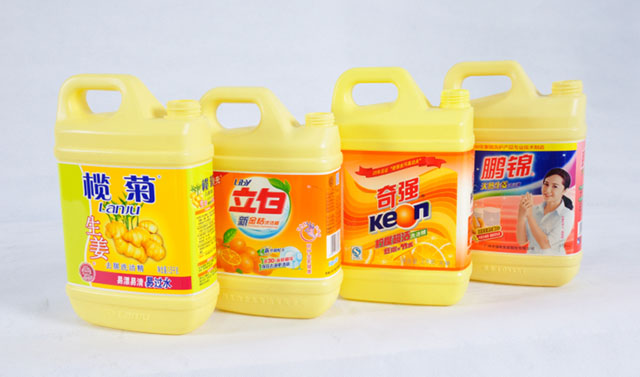

• Velikost produktu: čtvercová láhev
• Maximální šířka štítku: 160 mm
• Maximální délka štítku: 600 mm
• Maximální průměr štítku: 600 mm Průměr jádra papíru: 152 mm
• Hmotnost celého stroje: cca 1200 kg

Zobrazit video

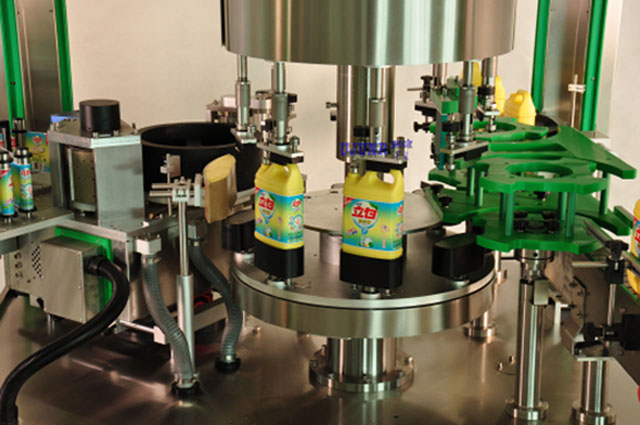

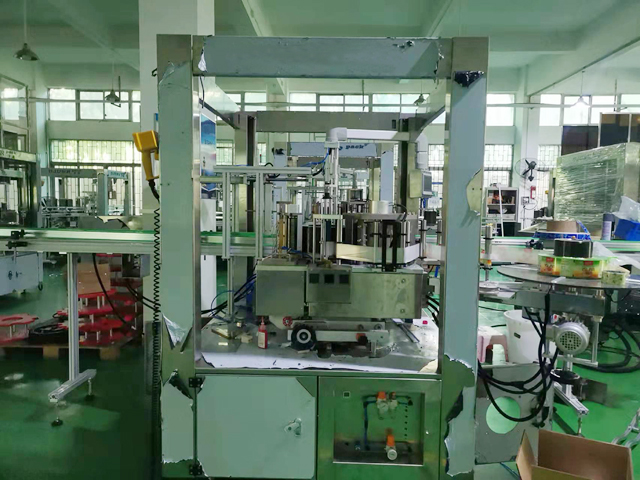

Jedná se o nový kontinuální etiketovací stroj OPP s tavným lepidlem. Může automaticky nastavit přenos dovnitř a ven z kontejneru; Nádoby, které jsou odděleny separačním šnekem lahví a udržovány ve vzdálenosti podle rozteče ostruhového kola, jsou přemístěny na točnu nádob. Poté, co je nádoba upevněna lisovacím mechanismem láhve a sedlem formy nádoby, nádoba se začne otáčet určitou rychlostí a láhev je mechanicky předem umístěna během otáčení produktu. Štítek je označen na určeném místě.

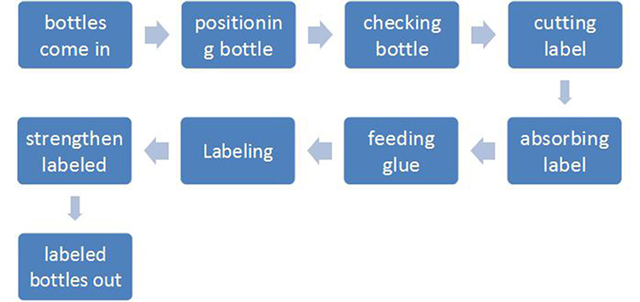

Provozní proces zařízení na etiketování tavného lepidla:

Když kontejner dosáhne detekční polohy elektrického oka, počítač řídí systém dodávání štítků, aby štítek vydal. Po dokončení akce dodávání štítků vysokorychlostní řezačka štítek odřízne. Přesnost a stabilita značení je zajištěna pomocí malého setrvačného vysokorychlostního servomotoru Sanyo.

Nařezané štítky jsou odeslány do lepícího systému, který nanese lepidlo na přední i zadní okraj štítku. Tento způsob lepení spotřebuje nejmenší spotřebu tavného lepidla.

Když je nalepený štítek přenesen do polohy pro štítkování, štítek může být přesně a účinně přilepen k nádobě. Vzhledem k tomu, že nádoba je během procesu přenosu v rotujícím stavu, může být štítek připevněn k nádobě hladce a těsně. Lepicí proužek na konci klížení může vytvořit dobré překrytí štítku, čímž dokončí proces štítkování.

Hlavní část

A: Host

• Servo systém Sanyo
• Systém servopohonu Sanyo
• FLEXEM 7palcový HMI
• Senzor barevných štítků Pansonic s vysokým rozlišením
• Lepení Pansonic s vysokým rozlišením a chybějící detekční senzor
• Spínač senzoru detekce produktu Pansonic
• Pansonic tlakový senzor

B: Mechanická část

• Dopravní mechanismus: 90W motor Taiwan Chenggang
• Dopravní pás: Průmyslový dopravníkový pás na bázi fólie
• Hlavní motor: 1500W italský střídavý motor BOEM (s originální reduktorem BOEM)
• Mechanismus separace lahví: Mechanismus separace lahví bez pístnice
• Polohovací mechanismus: Polohování a označení krokového motoru
• Etiketovací mechanismus: Krokový motor pohání láhev a provádí etiketování během otáčení
• Mechanismus podávání štítků: Systém podávání servo fólie Yujun (vysokorychlostní pohon servomotoru)
• Lisovací mechanismus: kartáčová sestava
• Mechanismus vedení lahví: Profilová vodicí lišta s dvojitým nastavením souřadnic
• Systém přívodu lepidla: Specializovaný systém zásobování tavným lepidlem Yujun (německý řídicí systém Siemens), aby byla zajištěna přesnost a jednotnost nanášení lepidla

Bezpečnostní ochrana zařízení aplikátoru tavných etiket:

• Bezpečnostní ochrana: zavřete ochranná dvířka.
• Alarm nedostatku štítku: Nastavte alarm, když štítek dochází, aby operátorovi připomněl, že má štítek vyměnit
• Alarm nedostatku lahví: když je nedostatek lahví, zařízení se zastaví a spustí alarm; když tam jsou lahve, automaticky obnoví výrobu, což je výhodné pro on-line výrobu

Označení Missing Alarm

• Detekce tlaku vzduchu: Když tlak vzduchu nesplňuje požadavky výroby, zařízení se automaticky vypne.
• Detekce vakua: Když vakuum nesplňuje požadavky výroby, zařízení se automaticky vypne.
• Detekce teploty: Když teplota tavného lepidla nesplňuje požadavky výroby, zařízení se automaticky vypne.

Technický parametr

• Model: VK-HMGL-S
• Výkon: Třífázový 380V 50 Hz 3000W
• Délka: 3650 mm
• Šířka zařízení: 1450 mm
• Rychlost dopravníkové linky: 20 m/min (rychlost dopravníkové linky lze upravit podle aktuálních výrobních podmínek)
• Způsob nastavení rychlosti: Sekční nastavení rychlosti
• Max. rychlost podávání etiket: 60 m/min Maximální rychlost etiketování: 20 ks/min
• Přesnost označení: ±1 mm (vyžaduje chybu velikosti láhve zákazníka v rozmezí ±0,3 mm)
• Velikost produktu: čtvercová láhev
• Maximální šířka štítku: 160 mm
• Maximální délka štítku: 600 mm
• Maximální průměr štítku: 600 mm Průměr jádra papíru: 152 mm
• Hmotnost celého stroje: cca 1200 kg

Poznámka:

• Výkon: 14kw
• Spotřeba plynu: 6Kg, 8L/min;
• Napájecí napětí: třífázové 380V
• Výrobní kapacita: 1200 lahví/hod

Podrobnosti

Následující tabulka obsahuje podrobný seznam hlavních elektrických součástí každého zařízení pro označování tavných lepidel.

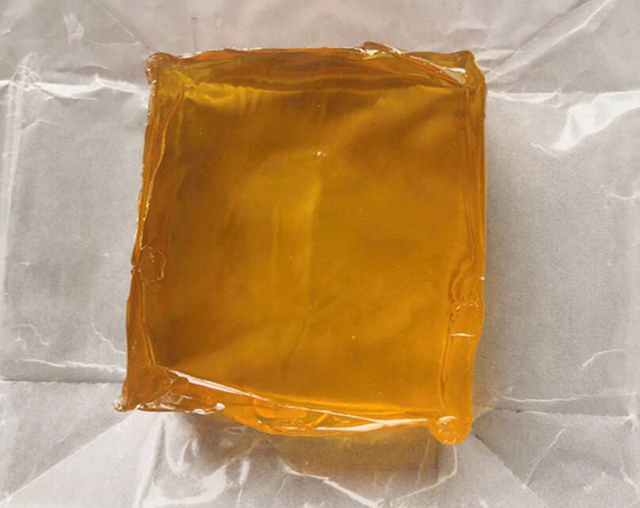

Co je tavné lepidlo?

Tavné lepidlo (HMA), také známé jako horké lepidlo, je forma termoplastického lepidla, které se běžně prodává jako pevné válcové tyčinky různých průměrů určené k aplikaci pomocí horké lepicí pistole. Pistole využívá k roztavení plastového lepidla kontinuální topné těleso, které uživatel protlačí pistolí buď mechanickým spouštěcím mechanismem na pistoli, nebo přímým tlakem prstu. Lepidlo vytlačené z nahřáté trysky je zpočátku dostatečně horké, aby spálilo a dokonce vytvořilo puchýře na kůži. Lepidlo je za horka lepivé a tuhne během několika sekund až jedné minuty. Tavná lepidla lze také nanášet máčením nebo stříkáním a jsou oblíbená u fandů a řemeslníků jak pro připevňování, tak jako levná alternativa k odlévání pryskyřicí.

Při průmyslovém použití poskytují tavná lepidla několik výhod oproti lepidlům na bázi rozpouštědel. Těkavé organické sloučeniny jsou redukovány nebo eliminovány a krok sušení nebo vytvrzování je eliminován. Tavná lepidla mají dlouhou životnost a obvykle je lze zlikvidovat bez zvláštních opatření. Některé z nevýhod zahrnují tepelné zatížení substrátu, omezení použití na substráty necitlivé na vyšší teploty a ztrátu pevnosti spoje při vyšších teplotách až do úplného roztavení lepidla. To lze snížit použitím reaktivního lepidla, které se po ztuhnutí dále vytvrzuje např. vlhkostí (např. reaktivní uretany a silikony), nebo se vytvrzuje ultrafialovým zářením. Některé HMA nemusí být odolné vůči chemickým útokům a povětrnostním vlivům. HMA neztrácejí tloušťku během tuhnutí; lepidla na bázi rozpouštědel mohou během zasychání ztratit až 50–70 % tloušťky vrstvy.

Aplikace HMA

Tavná lepidla jsou stejně četná jako jsou všestranná. Horké taveniny se obecně nanášejí vytlačováním, válcováním nebo stříkáním a vysoká viskozita taveniny je činí ideálními pro porézní a propustné substráty. HMA jsou schopné lepit řadu různých substrátů včetně: pryže, keramiky, kovů, plastů, skla a dřeva.

Dnes jsou HMA (tavná lepidla) k dispozici v mnoha různých typech, což umožňuje použití v široké škále aplikací v několika průmyslových odvětvích. Pro použití s hobby nebo řemeslnými projekty, jako je montáž nebo oprava pěnových modelů letadel na dálkové ovládání a umělé květinové aranžmá, se při nanášení lepidla používají tavné tyčinky a tavné lepicí pistole. Pro použití v průmyslových procesech se lepidlo dodává ve větších tyčinkách a lepicích pistolích s vyšší rychlostí tavení. Kromě tavných tyčinek lze HMA dodávat v jiných formátech, jako jsou granulované nebo elektrické tavné bloky pro zpracovatele hromadného taveniny. Větší aplikace HMA tradičně využívají k dodávání lepidla pneumatické systémy.

Příklady průmyslových odvětví, kde se používá HMA, zahrnují:

• Zavírání chlopní krabic z vlnité lepenky a lepenkových kartonů v obalovém průmyslu.
• Lepení hřbetu v knihařském průmyslu
• Aplikace profilového balení, montáže produktů a laminování v dřevozpracujícím průmyslu
• Jednorázové plenky jsou konstruovány pomocí HMA, spojující netkaný materiál jak se spodní vrstvou, tak s elastickými prvky.
• Mnoho výrobců elektronických zařízení může také použít HMA k připevnění dílů a vodičů nebo k zajištění, izolaci a ochraně součástí zařízení.
