Automatický stroj na etiketování horních nálepek na karty víčka víčka s podavačem

• Model: VK-FPL
• Jízdní režim: Servomotor
• Rychlost (ks/min): 30-50 (závisí na produktu a velikosti štítku)
• Provozní směr: doleva nebo doprava
• Rychlost dopravníku (m/min): ≤40
• Přesnost označení: ±1,5 mm
• Vnitřní průměr role etiket: 76 mm
• Vnější průměr role etiket: 350 mm (max)
• Vhodná velikost štítku Výška: ≤200 mm
• Vhodná velikost produktů pro označování: Může být přizpůsobena v závislosti na produktu klienta
• Spotřeba vzduchu v tiskárně: 5 kg/cm²
• Zdroj vzduchu: 0,6MPa
• Napětí (lze přizpůsobit): 110V/220V/380V
• Výkon (kw): 1,5 kW
• Velikost: 2900*720*850mm
• Hmotnost: 280 kg

Etiketovací systémy se používají k aplikaci předtištěných štítků na produkty, jednotlivé balíky, kartony, bedny a palety k identifikaci těchto jedinečných položek. Často se také používají k označování produktů za účelem podpory image značky výrobce. Obsah těchto štítků se může lišit od jednoduchého černobílého čárového kódu, 1D nebo 2D kódu používaného pro identifikaci až po komplexní vícebarevné štítky na výrobku nesoucí poutavou identitu značky.

Automatický plochý etiketovací stroj je nová generace balicích zařízení. Je speciálně navržen na základě technologie automatického etiketovacího stroje a technických požadavků. Může zajistit, aby se lepicí štítky přilepily na povrch láhve hladký a uklizený. Proces označování je stabilní a spolehlivý a poloha označení může dosáhnout ideálních požadavků.

Automatický plochý etiketovací stroj patří k produktům elektromechanické integrace s rozumnou strukturou. Používá se k automatickému rolování samolepicí etikety na rovný povrch, když je nedostatek produktů, řídicí systém přestane nabízet etikety, což může účinně zabránit plýtvání etiketovým papírem a může se plynule upravovat podle měřítka produktů. a charakteristiky štítku.

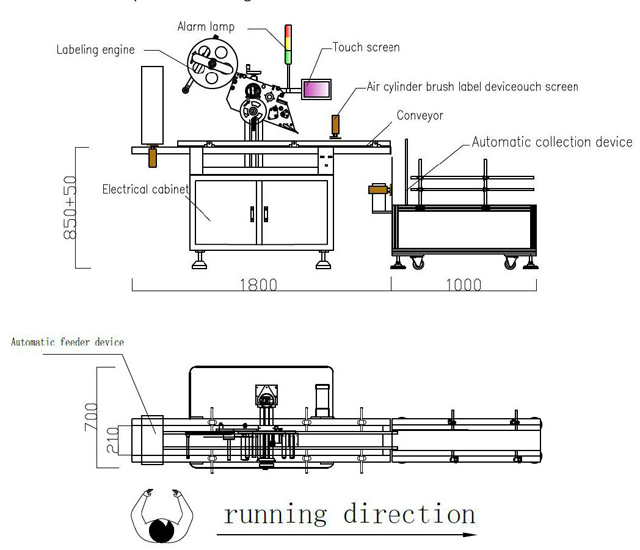

Značení zařízení Top Surface Produkty Složení

• Elektrická skříň
• Automatické podávací zařízení
• Dopravník
• Vzduchový válec
• Kartáčové štítkové zařízení
• Označení motoru
• Automatické sběrné zařízení
• Operační systém a řídicí systém;

Charakteristika funkce zařízení

Řídicí systém: Řídicí systém SIEMENS PLC s vysoce stabilním provozem a extrémně nízkou poruchovostí;

Operační systém: dotyková obrazovka SIEMENS s čínským a anglickým jazykem, bohatá s funkcí nápovědy a funkcí zobrazení chyb, snadné ovládání;

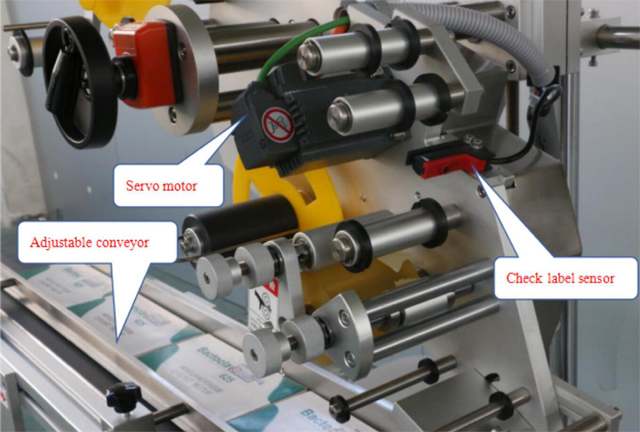

Kontrolní systém: Německý LEUZE kontrolní snímač štítku, automatická kontrola polohy štítku, stabilní a pohodlný nemá o moc vyšší požadavky na dovednosti pracovníka;

Systém odesílání štítků: Řídicí systém servomotoru Panisonic, stabilní s vysokou rychlostí;

Funkce alarmu: jako je rozlití štítku, poškození štítku nebo jiná závada během práce stroje, to vše spustí alarm a přestane fungovat.

Materiál stroje: Všechny stroje a náhradní díly používají materiál z nerezové oceli S304 a eloxované starší hliníkové slitiny s vysokou odolností proti korozi a nikdy nerezavějí;

Všechny nízkonapěťové obvody používají značku France Schneider.

Pracovní proces

Pracovníci vložili produkty do automatického podávacího zařízení, produkty byly přes 4 kusy podávacího válce, ujistěte se, že spodní produkty byly odděleny, a poté byly doručeny do etiketovacího stroje;

Když senzor kontroluje produkt, odešle signál do PLC, přijatý signál PLC se nejprve vypořádá s informacemi a poté výstupní signál do ovladače servomotoru, poháněného štítkem pro odeslání hnacího motoru.

Kartáčové štítkovací zařízení kolem štítku na horním povrchu produktu, povrchová úprava štítků.

Označené výrobky budou doručeny do automatického sběrného zařízení, poté pracovníci odeberou všechny výrobky z automatického sběrného zařízení, sběr pracuje.

Technický parametr

• Model: VK-FPL
• Jízdní režim: Servomotor
• Rychlost (ks/min): 30-50 (závisí na produktu a velikosti štítku)
• Provozní směr: doleva nebo doprava
• Rychlost dopravníku (m/min): ≤40
• Přesnost označení: ±1,5 mm
• Vnitřní průměr role etiket: 76 mm
• Vnější průměr role etiket: 350 mm (max)
• Vhodná velikost štítku Výška: ≤200 mm
• Vhodná velikost produktů pro označování: Může být přizpůsobena v závislosti na produktu klienta
• Spotřeba vzduchu v tiskárně: 5 kg/cm²
• Zdroj vzduchu: 0,6MPa
• Napětí (lze přizpůsobit): 110V/220V/380V
• Výkon (kw): 1,5 kW
• Velikost: 2900*720*850mm
• Hmotnost: 280 kg

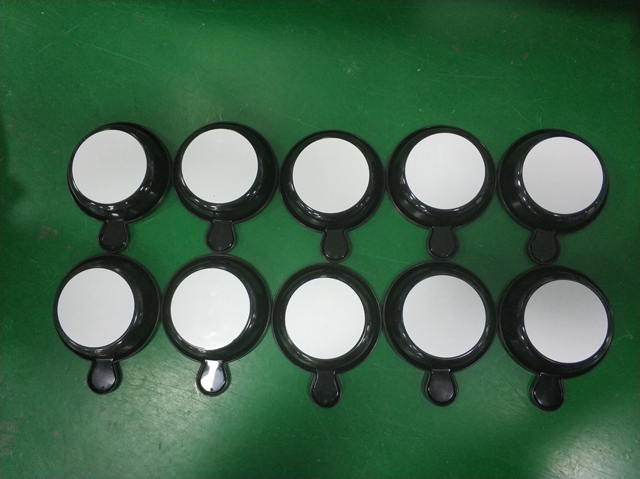

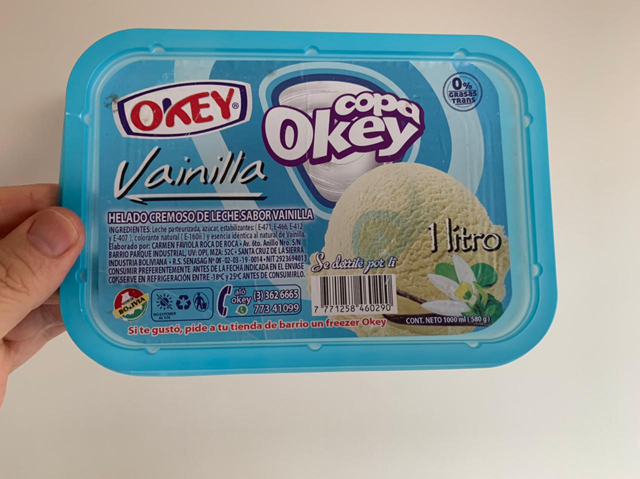

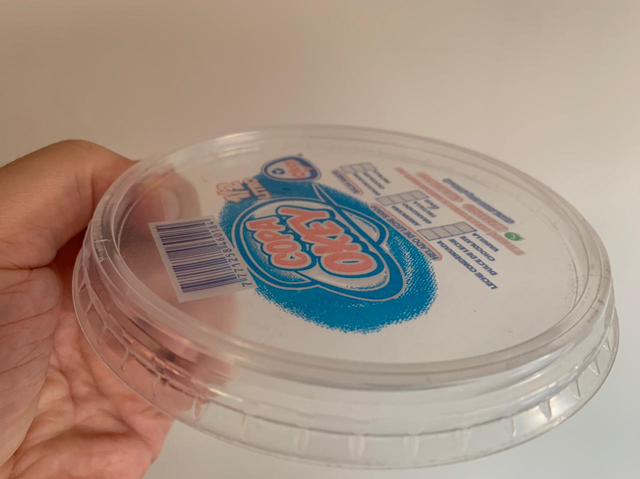

Vzorky označování

Co je systém označování

Etiketovací systémy jsou k dispozici v různých provedeních a konfiguracích, z nichž každá je vhodná pro aplikaci štítků, které splňují specifické potřeby. Poloautomatické aplikátory tiskáren štítků jsou nastaveny tak, aby ručně dodávaly štítky, které se mají aplikovat na jednotlivé produkty. Plně automatické etiketovací stroje jsou integrovány do výrobního procesu a nanášejí etikety na procházející produkty rychlostí výrobní linky.

Tato řešení pro štítkování zahrnují aplikátory tiskáren štítků pro tisk a aplikaci štítků, které jednotlivě vyrábějí štítky, které se poté aplikují na balíčky nebo přepravní náklady, a štítkovače kufříků, které zaznamenávají obsah krabice. Kromě identifikace produktů mohou tato řešení označování, aby splňovala požadavky distributorů a maloobchodníků, také umisťovat štítky, které zaznamenávají složení produktu, teplotu, při které byly produkty skladovány, image značky vlastníka značky, dodací adresu atd. také tisknout typ velikosti, který zákazník požaduje, a zajistit jasné, čitelné znaky a čárové kódy.

Na výrobní lince jsou etiketovací řešení integrována s ostatními systémy linek a automaticky přijímají produkty nebo obaly, které mají být označeny. Ruční ruční etiketovací stroje na povel nalepí nový štítek, který se poté aplikuje na balíček nebo produkt, který má být identifikován.

Některá etiketovací řešení a etiketovací stroje, které je aktivují, jsou kritickým prvkem při potřebě dodávat produktům, balíkům a paletám jedinečné identifikátory a/nebo přepravní informace. Tyto štítky jsou zásadní pro úspěšný pohyb produktů distribučními kanály. Palety produktů, například, které dorazí do doků maloobchodníků bez úplného a přesného označení, mohou být odmítnuty a vráceny na náklady výrobce.

Podobně ty etiketovací systémy a etiketovací stroje, které nalepují etikety na jednotlivé produkty a obaly, musí být schopny tyto etikety nalepit velmi přesně, protože pomačkaný nebo mimostředový štítek má tendenci se negativně odrážet na image značky produktu. V některých případech tyto systémy štítků zahrnují také systémy vizuální kontroly, které potvrzují správné umístění a stav použitých štítků.

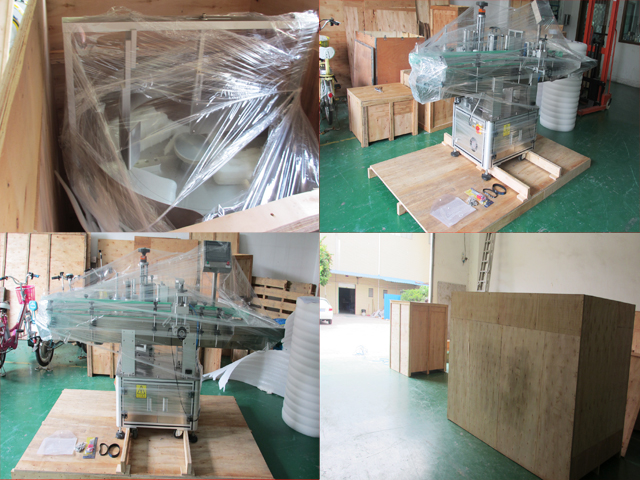

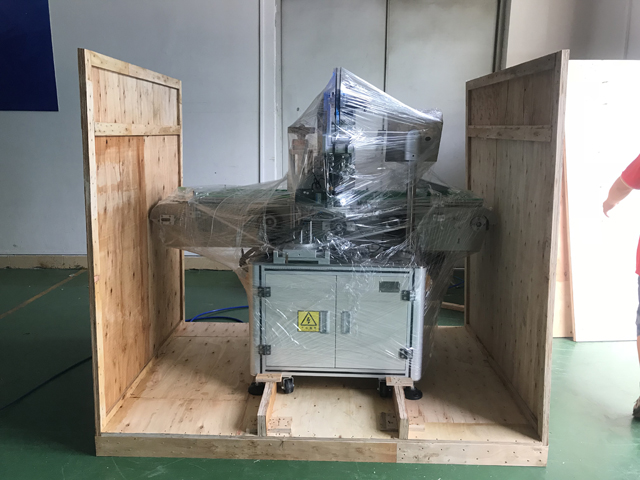

Doprava
