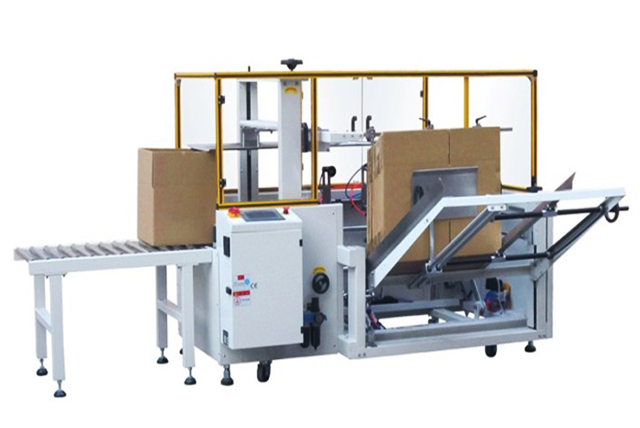

Automatický stroj na formování vertikálních krabic kartonových krabic Erector Bottom Sealer Machine

Automatický stroj na formování vertikálních krabic kartonových obalů Erector Bottom Sealer Machine

Zařízení pro automatické lepení kartonů
Napětí (V/Hz): AC 220/50
Výkon (W): 220
Tlak plynu (Mpa): 6-7kg
Max. Rozměr kartonu (Š×V) (mm): 500*400*400mm
Min. Rozměr kartonu (Š×V) (mm): 250*150*100mm
Rychlost lepení (m/min): 24
Lepicí páska: Použitá BOPP bezvodá lepicí páska nebo PVC lepicí páska
Výška stolu (mm): 600 mm
Šířka lepicí pásky (mm): 60 (Pokud použijete pásku v šířce 48 mm nebo 76 mm, dojde ke změně minimální velikosti kartonu)
Vnější rozměry (D×Š×V) (mm): 2000*1900*1450mm
Čistá hmotnost (kg): 480 kg

Stroj se snadno ovládá a udržuje s jednoduchou konstrukcí a vysokou kvalitou, pro kterou je široce používán v různých průmyslových odvětvích.

Bezpečnostní opatření

1. Obsluha a pracovníci údržby by si měli před provozováním a údržbou tohoto stroje pečlivě přečíst návod k obsluze.

2. Obsluha se musí držet dál od zadní sklopné desky, aby nedošlo ke zranění.

3. Při instalaci pásky a provádění denní údržby musí být napájení a plyn uzavřeny.

4. Stroj smí obsluhovat pouze vyškolený personál.

Výkon / Funkce

Snadná obsluha, stroj lze používat samostatně a kombinovat s balicí linkou.

Vertikální skladování, kartony lze kdykoli přidat bez zastavení stroje.

Vhodné pro formování a uzavírání kartonů stejné velikosti.

Ruční nastavení pro změnu velikosti kartonu (dokončení za 2-3 minuty).

Pokročilý systém řízení fotoelektrické indukce.

Racionálně navržený proces tvarování, skládání a těsnění se provádí současně.

Řezací systém Bezpečnostní systém zabraňující pobodání rukou řezačkou.

Robustní provedení, ocelové i nerezové.

Vybaven systémem PLC, který šetří práci a snadno se ovládá.

Přijatá mezinárodní vyspělá technologie s dováženými díly a elektrickými součástmi má tento stroj stabilní výkon a dlouhou životnost.

Možnosti balicího stroje pro montáž kartonů:

Verze z nerezové oceli;
Typ těsnění tavným lepidlem
Pravá nebo levá ruka;
Specifikovaná barva stroje
Uvedená značka pneumatických a elektrických prvků
Alarm otevřeného bezpečnostního krytu, funkce zastavení stroje
Izolujte elektrickou skříň
2 a 3palcová pásková hlava;
Nízkonapěťové ovládání 24V

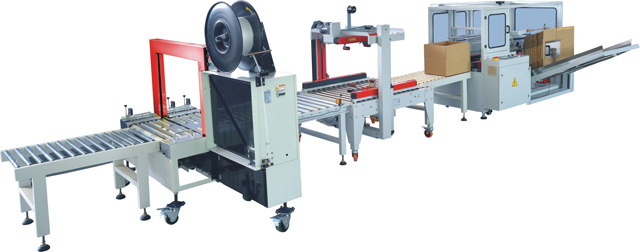

Plně automatická automatická linka s horním uzavíracím páskovacím strojem na stavění kartonů:

Základní parametr

Napětí (V/Hz)	AC 220/50 (lze upravit s americkým napájecím zdrojem)
Výkon (W)	220
Tlak plynu (MPa)	6-7 kg
Max. Velikost kartonu (Š×V) (mm)	500400400mm
Min. Velikost kartonu (Š×V) (mm)	250150100mm
Rychlost lepení (m/min)	24
Použita lepicí páska	BOPP bezvodá lepicí páska PVC lepicí páska
Výška stolu (mm)	600 mm
Šířka lepicí pásky (mm)	60 (Pokud použijete pásku v šířce 48 mm nebo 76 mm, dojde ke změně minimální velikosti kartonu)
Vnější rozměry (D×Š×V) (mm)	200019001450mm
Čistá hmotnost (kg)	480 kg

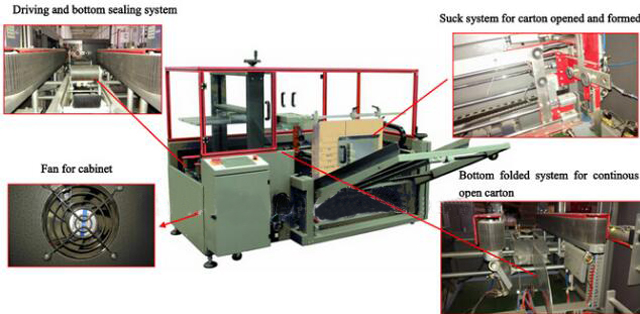

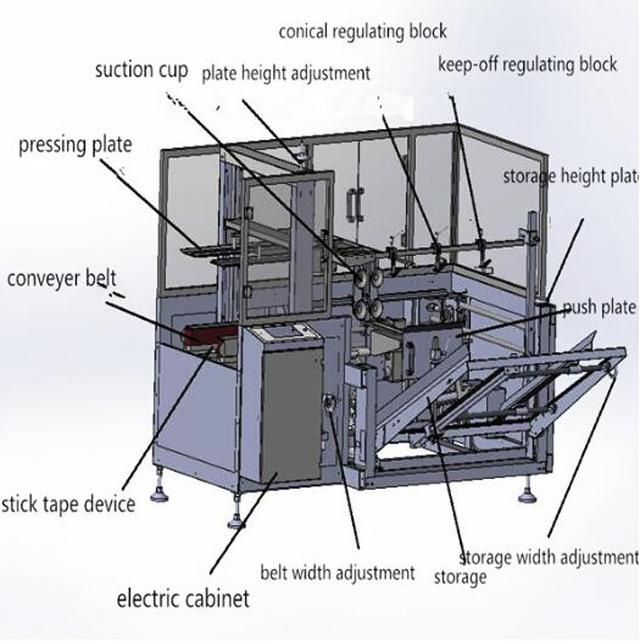

Ilustrace Karton Montáž Stroje

Poruchy a řešení na zařízení pro montáž dna kartonu:

Porucha a řešení tmelu
Nr	Porucha	Možný důvod	Řešení
1	Lepicí pásku nelze odstřihnout	Záplata výstružníku není dostatečně ostrá. Hrot výstružníku je zaseknutý spojem.	Vyměňte záplatu výstružníku Vyperte záplatu výstružníku
2	Po odříznutí lepicí pásky je ocas.	Záplata výstružníku není dostatečně ostrá. Na sedle výstružníku je stopka. Tažná pružina je příliš volná.	Zkontrolujte, zda matice na sedle výstružníku není příliš volná nebo ne. V případě potřeby matici namažte.
3	Lepicí páska se nemůže úplně přilepit na karton.	Hlavní pružina je příliš volná a na ose válečku je lepidlo. Lepicí páska je diskvalifikace	Upravte tah hlavní pružiny a uvolněte válec. Vyměňte lepicí pásku
4	Karton je uprostřed uzamčen.	Matice na lepicím kole je příliš utažená, není vhodné výškové nastavení dopravní linky kartonu a hlavní pružina je příliš utažená.	Povolte nalepovací kolečko, nastavte matici, znovu nastavte výšku a povolte hlavní pružinu.
5	Lepicí páska se při lepení odřízne.	Záplata výstružníku vyčnívá příliš dlouho.	Snižte místo záplaty výstružníku.
6	Lepicí páska je často mimo trať.	Tlak vodícího válečku na karton není stejný.	Znovu upravte prostor vodícího válečku.
7	Lepicí páska není na středové čáře.	Antiretro kolečko je zlomené.	Změňte antiretrors.
8	Během těsnění dochází k abnormalitě.	Na sedle nápravnice je prach.	Vyčistěte a namažte uložení hřídele nápravy.
9	Před utěsněním je výstupek a po utěsnění překrytí.	Rychlost různých popruhů je různá a karton není při zatlačování do stroje na správném místě.	Upravte tah každé přepravní šňůry tak, aby byl konzistentní, aby bylo možné karton umístit na správné místo.
10	Po utěsnění je rouška	napnutí lepicí pásky je příliš velké
