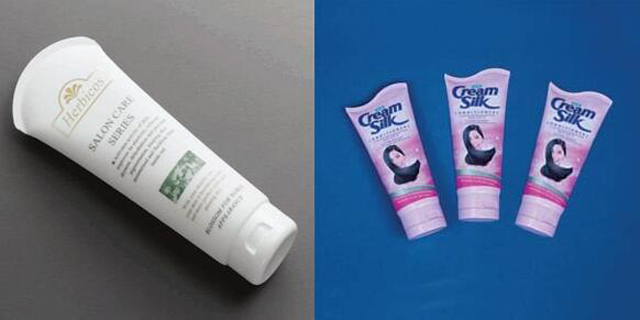

Stroj na utěsňování zakřivených trubek Speciální utěsňovač konců trubek

• Model: VK-TFS-009H
• Maximální objem plnicího zásobníku: 65L; E vybavený regulátorem hladiny kapaliny s výstupním signálem buď pneumatického nebo elektrického čerpadla a dvoupodlažní vyhřívací násypkou na přání
• Plnicí válec: K dispozici jsou 3 velikosti plnicího válce: 20Ø mm plnicí válec pro plnění objemu 3~40cc; Plnicí válec 45Ø mm pro plnění objemu 20~200c; Plnicí válec 61Ø mm pro plnění objemu 30~330cc
• Pracovní stanice: Rotační pracovní stanice, 12 stanic, vybavená vačkovým ovladačem; Těsnící zařízení Značka STRONG Těsnící zařízení
• Rychlost: 30~70 ks/min, v závislosti na průměru trubky a objemu plnění
• Hlavní hnací motor: 1 HP motor s proměnnou rychlostí; Motor pro mixer 1/4 HP motor s proměnnou rychlostí nebo 90W motor pro regulaci osiva (na přání)
• Napájení: 220V x 1Px 50/60 HZ, vnitřní transformátor 220V x 3Px 50/60 HZ
• Tlak přívodu vzduchu: 5~8 Kg/cm2,
• Spotřeba: 250l/min
• Vybaveno vodním filtrem na stlačený vzduch
• Rozměr: 2250x 1450x 2200 m/m
• Hmotnost NW/ GW: 800/ 950 Kg

Zobrazit video

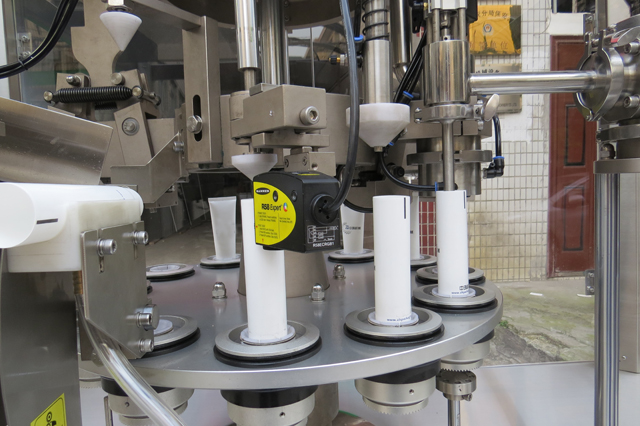

Proces podávání trubek, plnění, těsnění, ořezávání trubek a typování sériového čísla jsou automatický provoz. Koncové produkty budou vyhozeny z vyhazovací nálevky. K rychlému utěsnění trubky použijte kontaktní ohřívač. Vhodné pro měkké plastové trubky, laminované plastové trubky, hliníkové laminované trubky.

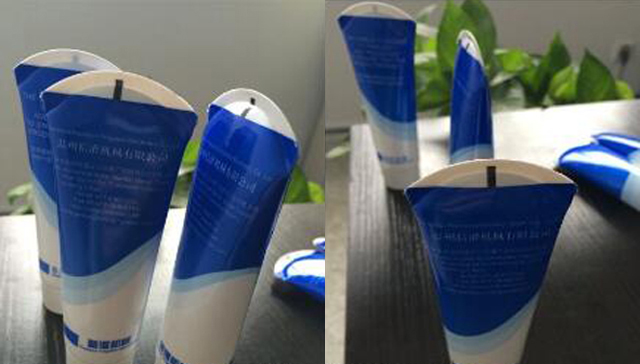

Výhoda na přizpůsobeném stroji na utěsňování plnicích trubek zakřivené plnicí zařízení na trubky

1. Tento stroj je vybaven rozhraním člověk-stroj řízeným programem počítače s dotykovou zobrazovací jednotkou a ovládacími prvky PLC, které se snadno seřizují a obsluhují. Rozhraní člověk-stroj může nastavit rychlost hlavního hnacího motoru, krokového motoru a hnacího motoru pro míchačku a požadované množství.

2. Bezpečnostní ochranná funkce: V případě výskytu následujících událostí: teplota příliš nízká, tlak vzduchu příliš nízký, plnicí trubice jsou příliš vysoké nebo nízké, bezpečnostní dveře jsou otevřené, točivý moment motoru je příliš vysoký, nedostatečný objem náplně uvnitř tuby nebo připojený karikaturní stroj je mimo provoz atd., bude na LED displej odeslán signál o související poruše, který informuje operátora o nápravě, aby bylo možné kontrolovat kvalitu těsnění a množství výroby. Násypka je vybavena automatickým mixérem, který napomáhá plynulejšímu procesu plnění. Na výběr je volitelná plnicí násypka s temperátorem a funkcí kontroly hladiny kapaliny.

3. Zkumavky balené v krabici lze automaticky podávat na držáky zkumavek pomocí speciálního podávacího zařízení. Tento stroj je vybaven rychloběžným zařízením pro podávání trubek a speciální čisticí zařízení lze ovládat krokovým motorem s prvkem fotobuňky pro lokalizaci přesné polohy trubek; a plnicí zařízení.

4. Vybaveno bezpečnostním zařízením. Pokud na držáku zkumavky není k dispozici žádná zkumavka, neprovede se žádné plnění. Pokud je některá trubka umístěna příliš vysoko nebo příliš nízko, stroj se zastaví. Během operace plnění lze trubky zvedat nahoru a dolů.

5. Stroj je vybaven krytem vyrobeným z nerezové oceli, aby se zabránilo jakékoli kontaminaci v důsledku odlupování jakéhokoli nátěru.

6. Vybaveno bezpečnostním akrylátovým krytem pro zamezení nebezpečí zranění osob nebo kontaminace cizím tělesem z hygienických důvodů.

7. Všechny části stroje, které se dotýkají výplňového materiálu, jsou vyrobeny z nerezové oceli SUS 316.

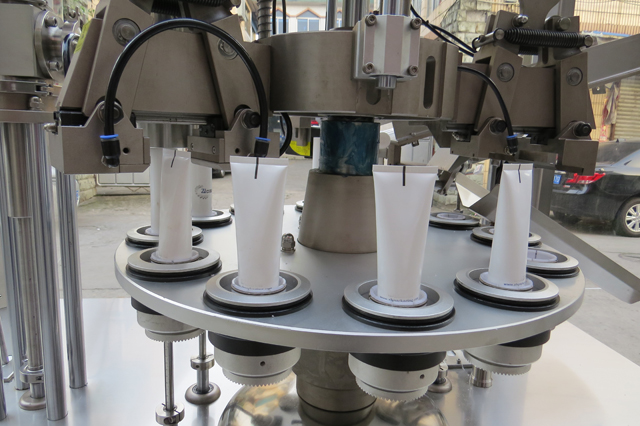

8. Vybaveno vačkovým ovladačem s 12 pracovními stanicemi. Vysoká rychlost, snadná obsluha a nízká poruchovost. Změna opracování jiné velikosti trubky je snadná bez potřeby speciálního nástroje. Tento stroj je také vhodný pro těsnění trubek o průměru 50 mm.

9. Vybaveno ohřívačem kontaktního typu pro rychlý proces ohřevu, proto nízké výrobní náklady a snadná údržba. Kromě toho se utěsněná výplň nepoškodí, jako je jakákoli fyzická nebo chemická změna barvy nebo kvality.

10. Vybaveno speciálně navrženou plnicí tryskou, aby se zabránilo kontaminaci trubice při plnění. Po dokončení jednoho plnicího cyklu zařízení pro foukání vzduchu vyfoukne vzduch, aby odřízlo zbývající náplň, tomuto problému s odkapáváním (prosakováním) lze předejít.

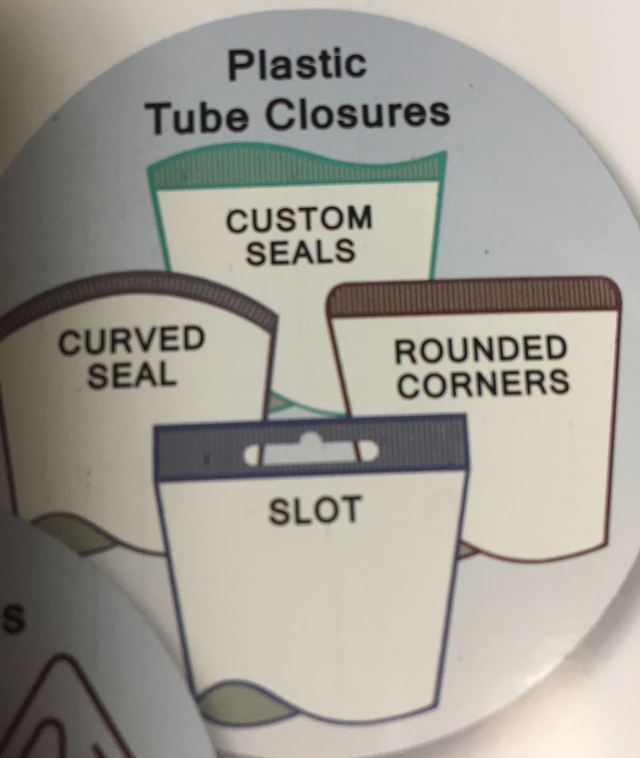

11. Vybaveno zařízením na řezání trubek, které je vhodné pro PE a plastové laminované měkké trubky. Toto zařízení vyřeže nepotřebné díly a učiní konečný produkt dokonalejším vzhledem. Řezný vzor může být navržen podle požadavku zákazníka.

Specifikace

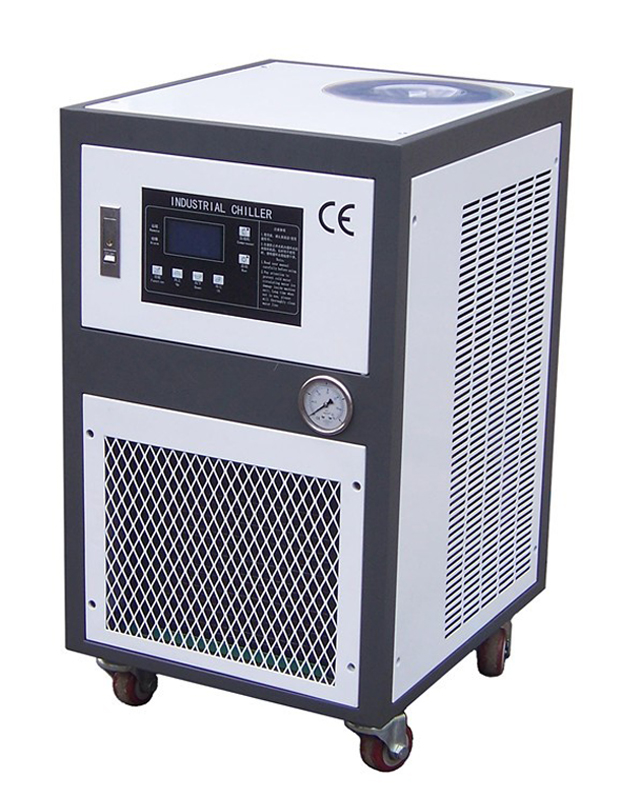

Potřebné vybavení Průmyslový chladič spolu s těsnicím strojem na plnění trubek:

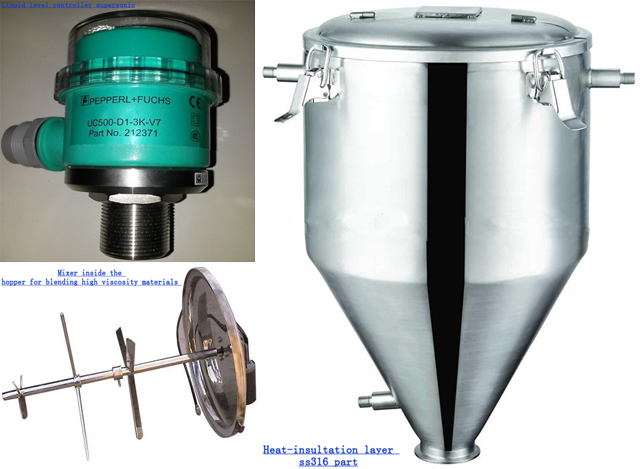

Volitelná část pro plnění těsnícího zařízení:

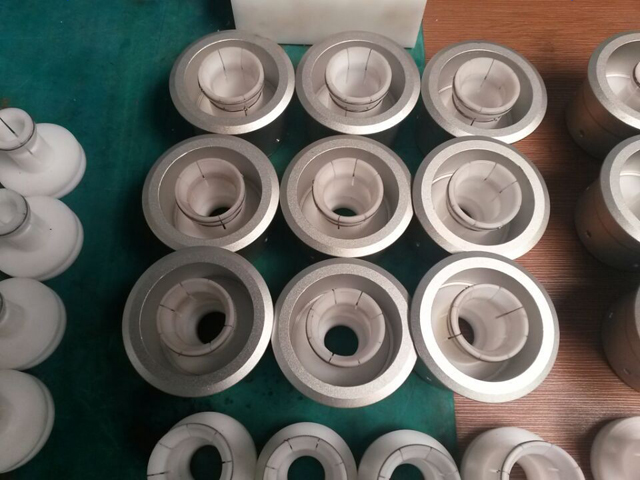

Různé velikosti trubek vyžadují různé puky trubek:

Požadavek na pracovní plochu:

Čistá pracovní místnost, při okolní teplotě cca. 20℃.

Instalace jedné trubky chladicího vzduchu pro připojení ke vstupu dmychadla za účelem chlazení teploty utěsněných trubek.

Aplikace:

Zubní pasta, lékařská pasta, odličovací krémy, čistič na obličej, lepidlo, šampon, vodové barvy, džemy, čokoláda, vteřinová lepidla, potravinářské přísady a biochemické produkty atd.

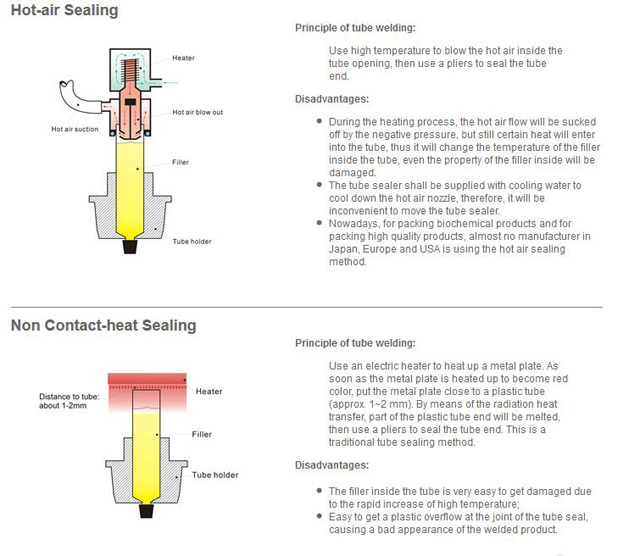

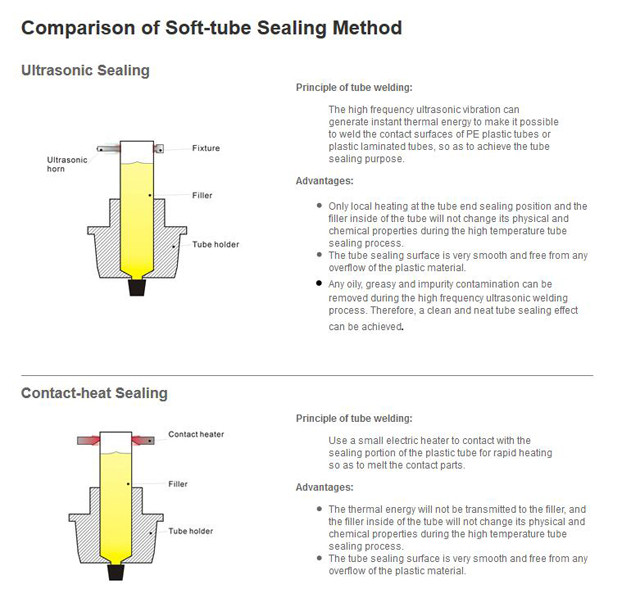

Porovnání různých způsobů těsnění trubek jako ultrazvukové těsnění horkého vzduchu
