Skleněné sklenice Poloautomatický vakuový uzavírací stroj Zařízení na uzavírání potravin

• Model: VK-SVC vakuový uzavírací stroj
• Napájení: AC220V/50-60Hz
• Maximální rychlost: 1200-1500bph
• Výkon: ≤ 1,3 kW (včetně vakuové pumpy)
• Průměr uzávěru: Φ30-Φ85mm 、Φ85-Φ110mm
• Výška láhve: 50-180 mm 、 120 – 250 mm
• Průměr láhve: Φ30-Φ80mm Φ80-Φ150mm
• Mezní stupeň vakua: -0,08 MPa
• Torze čepičky: 5-25N.M
• Spotřeba vzduchu: 0,5m3/0,7Mpa
• Velikost stroje: 750 * 7001350 mm
• Hmotnost: 157 kg

Zobrazit video

Tento sériový uzavírací stroj je zkoumán a vyráběn sami s dlouholetými zkušenostmi s výrobou; je domácí originální výtvor, k vakuování používá vakuovou pumpu, dostupný vysoký stupeň vakua, uzavírací moment a úroveň vakua lze nastavit na vyžádání kompatibilní s řadou různých tvarů a velikostí lahví pro uzavření, silná kompatibilita a snadné nastavení.

Hlavní pneumatické a elektrické komponenty jsou od světoznámých značek, stabilní a spolehlivý výkon.

Široce se používá ve skleněných lahvích s pocínovaným uzávěrem vakuového uzávěru pro potraviny, konzervované potraviny, nápoje, koření, produkty zdravotní péče a další průmyslová odvětví.

Hlavní technický parametr

• Model: VK-SVC vakuový uzavírací stroj
• Napájení: AC220V/50-60Hz
• Maximální rychlost: 1200-1500bph
• Výkon: ≤ 1,3 kW (včetně vakuové pumpy)
• Průměr uzávěru: Φ30-Φ85mm 、Φ85-Φ110mm
• Výška láhve: 50-180 mm 、 120 – 250 mm
• Průměr láhve: Φ30-Φ80mm Φ80-Φ150mm
• Mezní stupeň vakua: -0,08 MPa
• Torze čepičky: 5-25N.M
• Spotřeba vzduchu: 0,5m3/0,7Mpa
• Velikost stroje: 750 * 7001350 mm
• Hmotnost: 157 kg

Struktura A Pracovní Zásady

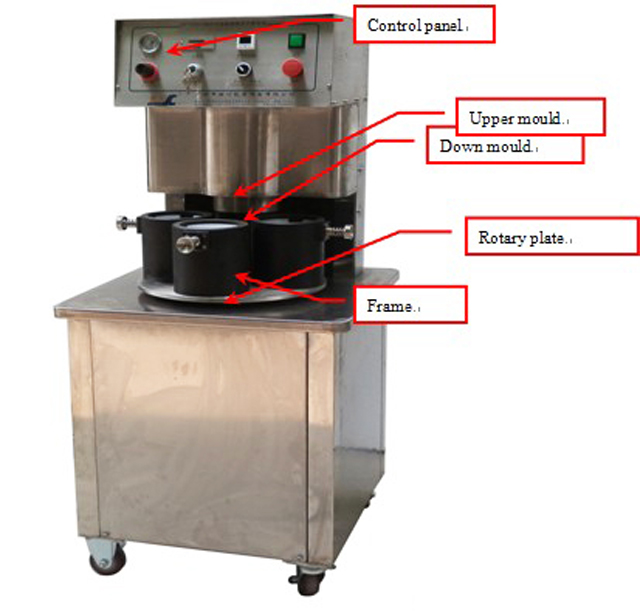

Obrázek1 Vakuový uzavírací stroj

Pracovní principy a funkce

Tento stroj se skládá z rámu stroje, horní formy dolů, systému rotační polohy, konstrukce uzávěru, vakuového systému, elektrického a tlakového řídicího systému.

Pracuje jako: vložte sklenici s uzávěry do formy na prachové peří a poté ručně položte formu dolů do středu uzavírací hlavy. Poté bude stroj automaticky uzavřen vakuem.

Tento stroj má následující funkce:

1. Když umístíte spodní formu do středu uzavírací hlavy, stroj automaticky zavíčkuje vakuem;
2. Funkce nejnižšího nastavení vakua: pokud stroj nemůže dosáhnout výše nastaveného stupně vakua, stroj nebude pracovat pro další postup;
3. Funkce uzavíracího momentu: Krycí hlava se pohybuje vzduchovým válcem a lze ji nastavit tlakem;

Hlavní Struktura A Komponenty

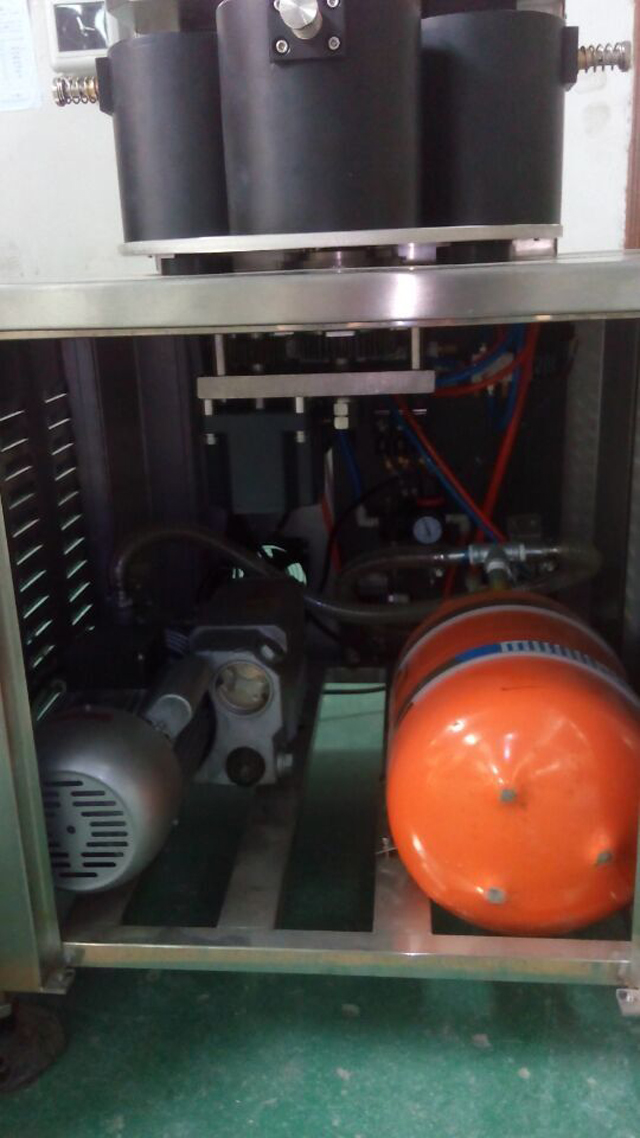

Vakuová pumpa a vakuová nádrž:

Vakuová pumpa a vakuová nádrž se používají k dosažení vakuové funkce, vakuová pumpa by měla být s vakuovým olejem, polovina vakuového oleje uvnitř je v pořádku. Není dovoleno stroj používat, pokud uvnitř již není vakuový olej

Připojte prosím vakuovou pumpu a vakuovou nádrž jako na obrázku výše a zapněte napájení

Konstrukce rotační desky

Tato otočná deska se pohybuje ve 4 krocích Aby bylo zajištěno, že se otočná deska pohybuje stabilně, používá tato otočná deska 3 třecí desky, které zajišťují odpor a zajišťují rovnoměrný pohyb. Při práci je nutné udržovat stroj v čistotě a třecí lamely se budou postupně opotřebovávat, pravidelně kontrolovat a pravidelně měnit.

Rotační deska se pohybuje hlavním motorem, když se detektor signálu přesune ke startovacím bezdotykovým spínačům a dostane signály (detektor signálu a bezdotykové spínače je asi 2-3 mm), horní forma se přesune do krytu, když je kryt, motor stále pracuje , když se detektor signálu přesune na bezpečnostní přibližovací spínače a dostane signál, motor přestane fungovat.

Měděné sady ramen se při práci opotřebovávají, je třeba je pravidelně namazávat a v případě poškození je vyměňovat. Při změně můžete vidět obrázek 5

Struktura uzávěru

Krycí hlava

Uzavírací hlava se pohybuje válcem pro zvedání a spouštění, když je uzavírací hlava dole na zavíčkování a dosáhne výše nastaveného stupně vakua, zavírací hlava se přesune k dalšímu postupu. Utahovací moment lze nastavit tlačítkem na ovládacím panelu (jak můžete vidět na ovládacím panelu)

Červená guma uvnitř uzavírací hlavy je snadno opotřebitelná část, kterou je třeba často kontrolovat a měnit. Při uzavírání musí uzavírací hlava těsně přiléhat k uzávěrům, můžete do formy na prach vložit něco, abyste dosáhli různých výšek. Ale výška nemůže být příliš velká, nebo pokud je příliš vysoká, nemůžete dosáhnout vakuové funkce, ale pokud není dostatečná výška, nelze ji zakrýt. Obvykle je vzdálenost pro uzávěry a horní část spodní formy 16 mm-19 mm

Zařízení na kliknutí na láhev

Zařízení na zacvaknutí láhve slouží k upevnění láhve při uzavírání, když je otočná deska v poloze, válec cvaknutí láhve se pohybuje, aby se láhev zafixovala, aby bylo zajištěno dobré uzavření

Instalace

1. Stroj musí být na čistém a bezpečném místě
2. Ujistěte se, že je k dispozici nouzové zastavení（obrázek 5）
3. Napájení s napájením pro kontrolu
4. Připojte stroj pomocí plynového potrubí k odlučovači oleje a vody, nastavte tlak vzduchu na 0,6 MPa
5. Připojte vakuovou nádrž ke stroji. Ujistěte se, že nedochází k úniku plynu.

Obsluha ovládacího panelu

Ovládací panel se skládá z tabulky uzavíracího tlaku, nastavení uzavíracího tlaku, počítadla, vypínače, nastavení podtlaku a nouzového zastavení.

1. Nastavení uzavíracího tlaku lze použít k nastavení uzavíracího momentu, když je ve směru hodinových ručiček, tlak se zvyšuje, uzavírací moment je silnější, když je proti směru hodinových ručiček, tlak klesá, uzavírací moment je menší.
2. Nouzové zastavení, když se stane něco nouzového, stiskněte nouzový vypínač a stroj bude v bezpečné situaci
3. Počítadlo má spočítat, kolik sklenic jste vyrobili, pokud dáte resetovací tlačítko, počitadlo se bude počítat jako nula.
4. Pokud potřebujete upravit stupeň vakua, stiskněte „M“ v tabulce nastavení podtlaku a zobrazí se „St1“, stisknutím „︽“ „︾“ upravte
5. Odlučovač oleje a vody a tlak a seřízení（obrázek10）

Separátor oleje a vody se skládá z ručního ovládacího ventilu, nastavení tlaku, tabulky tlaku vzduchu, nastavení oleje, vzduchového filtru a maznice

Ruční ovládací ventil slouží k zapínání a vypínání celého přívodu vzduchu do stroje

Úprava tlaku slouží k dodání tlaku do stroje, když je ve směru hodinových ručiček, tlak se zvyšuje, když je proti směru hodinových ručiček, tlak klesá.

Tabulka tlaku vzduchu zobrazuje pracovní tlak stroje

Nastavení oleje je dodávat olej do stroje, když je to ve směru hodinových ručiček, olej klesl, když je to proti směru hodinových ručiček, olej se zvýšil

Vzduchový filtr má odstranit vodu ze stlačeného vzduchu, když je tlak odlučovače oleje a vody nulový, vzduchový filtr automaticky odstraní vodu.

Maznice má dodávat olej do stroje, nejprve je třeba vypnout přívod vzduchu a nalít trochu oleje do maznice, přibližně 2-3 měsíce za čas.

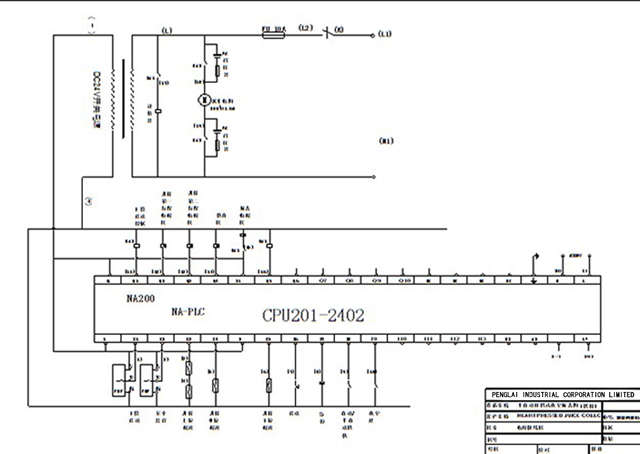

Elektrické kreslení pro vakuový uzavírací stroj

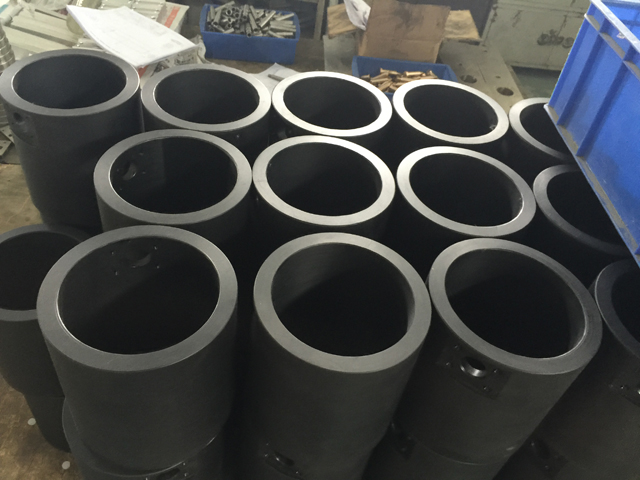

Náhradní díly pro formy pro různé velikosti sklenic/lahví
