• Model: VK-TFS-100
  • Napětí: 220V/380v/50Hz/60Hz
  • Produktivita: 80-100ks/min
  • Objem náplně: 3-250 ml (na míru)
  • Průměr trubky: 11-38 mm (na míru)
  • Délka trubky: 50-200 mm (na míru)
  • Maximální výkon: 7,5 kW
  • Spotřeba vody: 3-6L/min
  • Hmotnost stroje: Asi 1300 kg

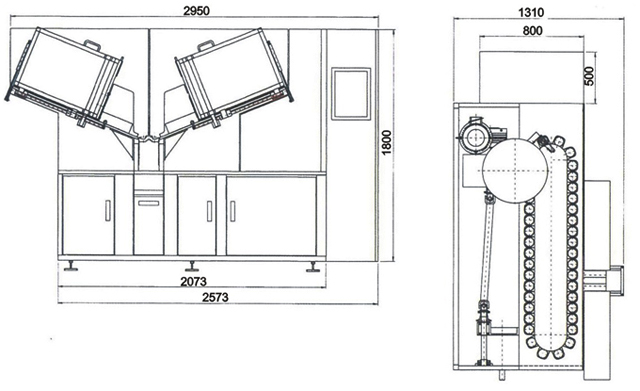

  • Rozměr (D*Š*V): 2950×1300×1800 mm

Hlavní popis Plnicího těsnícího zařízení

automatic_toothpaste_making_equipment_mm_05_full_automatic_f

Použijte rotační pístový způsob, přesnost plnění, ovládání světelného bodu, vyhřívané těsnění všechny práce s vysoce přesným ovládáním plného zdvihu válce, snadné nastavení objemu plnění, rychlost plnění lze upravit.

Vztahuje se na všechny druhy kompozitních trubek, plnění a těsnění plastových trubek a kovových trubek, tisk data, řezání ocasu.

Utěsnění čistého vzhledu, silné těsnění, vysoká přesnost, dobrá stabilita.

Podle různých materiálových vlastností jsou volitelné přísady kbelíkový topný systém, plnicí hlava proti úniku, stroj přijímá importované řízení PLC, importuje původní řízení frekvence, pneumatické komponenty pomocí (AIRTAC), importuje originální (SICK) fotoelektrické senzory, vysoká stabilita, importované průtokoměr horkého vzduchu a vytvoření teplovzdušného topného systému.

Obalové materiály a výplňové materiály Rozsah:

1) měkká trubka, plastová trubka, kompozitní trubka.

2) masti, krémy, gely pro viskozitu kapalin.

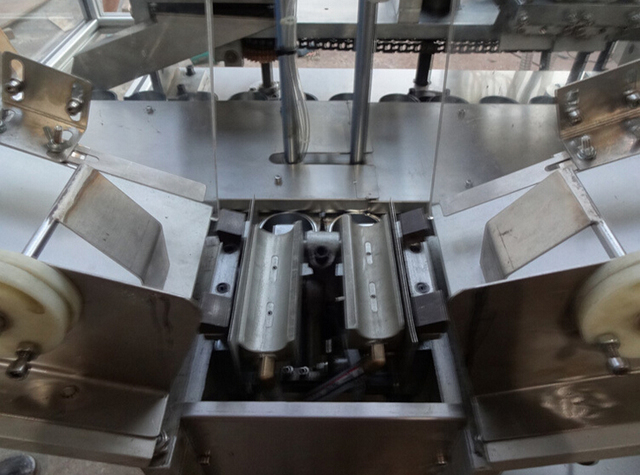

skluz pro držáky trubek.jpg

Použitelná odvětví:

Kosmetika, lehký průmysl (chemikálie pro domácnost), farmaceutický, potravinářský a další průmysl pro podnikový výběr produktů k hadici pro obalovou nádobu, zařízení vhodné pro masti, krémy, gely nebo plnění viskozitních kapalin a následné utěsnění ocasu hadice a tisk kódu , systém vyrábí hotový výrobek.

Stroj na plnění a těsnění měkkých trubek se používá hlavně pro obalové nádoby z plastového hadicového materiálu, kvantitativní plnění, těsnění, tento stroj je široce používán ve farmaceutickém, kosmetickém, potravinářském, chemickém a jiném průmyslu balení. Jako jsou masti, gely, lepidla, AB lepidlo, epoxidové lepidlo, pleťový krém, barvy na vlasy, krémy na boty, zubní pasty a další tekuté nebo pastové výplňové a těsnící materiály.

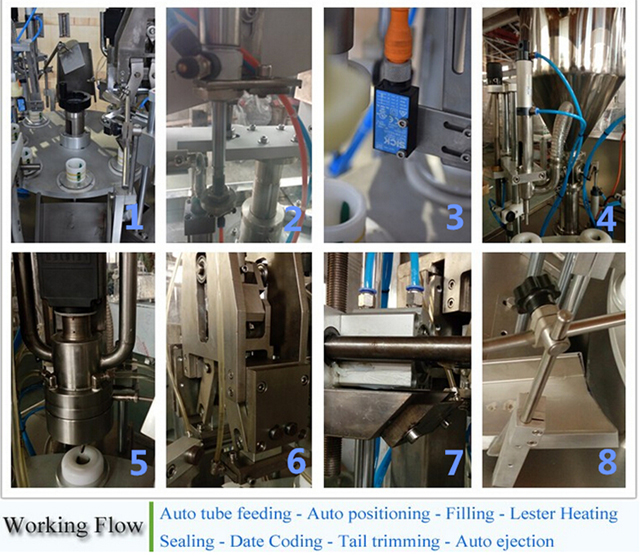

Pracovní postup:

pracovní tok plniče trubek sealer.jpg

Automatické podávání trubice→ poloha trubice (nádoba na hadici) → automatický identifikační štítek umístěný na trubce → kontrola množství náplně [vnitřní čištění hadice (volitelně)] → plnění → zahřívání trubice (vnitřní vyhřívání u plastové trubice, vnější vyhřívání u složené trubice) → tvarování a utěsnění ocasu → řezání ocasu → tisk → hotový kód vypouštění

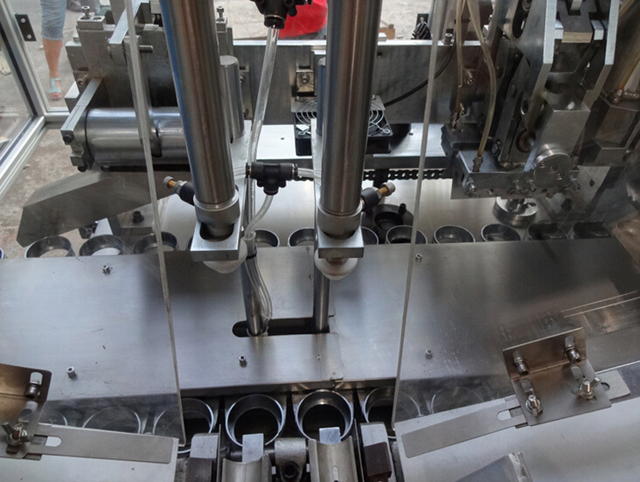

plnicí trysky.jpg

Volitelné příslušenství:

Volitelně: externí chladicí systém, vodní chladič

Volitelně: Vrstvené izolační zařízení

Volitelně: sudové vnitřní míchací zařízení

Volitelné: Mimozemské těsnicí zařízení (těsnící zařízení ve tvaru vlny; těsnicí zařízení ve tvaru oblouku; děrovací a těsnicí zařízení typu T atd.)

Volitelně: vícebarevný výplňový systém

Volitelné: plnící zařízení pro méně než 3 ml/větev

Volitelně: automatické napájecí čerpadlo

Volitelně: výstupní dopravník hotových trubek

Specifikace těsnicích strojů na plnění plastových trubek s dvojitou hlavou:

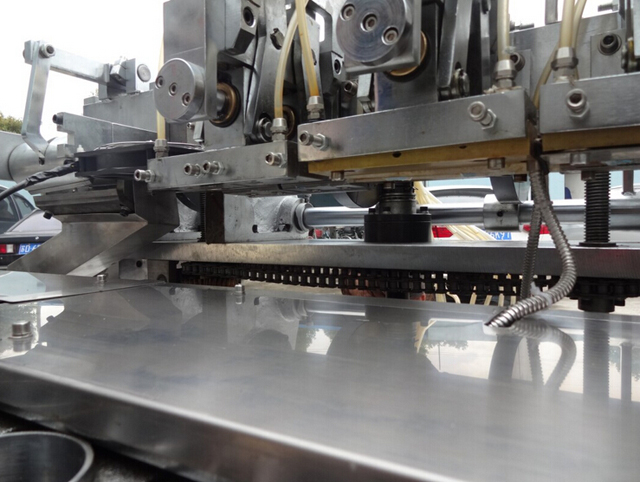

těsnění řezných dílů pro stroje.jpg

Položka Tepelné těsnění
Napětí220V/380V/50Hz/60Hz
Produktivita80-100 ks/min
Objem plnění3–250 ml (na míru)
Průměr trubky11-38 mm (přizpůsobené)
Délka trubky50-200 mm (na míru)
Maximální výkon7,5 kW
Spotřeba vody3-6 l/min
Hmotnost strojeAsi 1300 kg
Rozměr (D*Š*V)2150×850×2100 mm

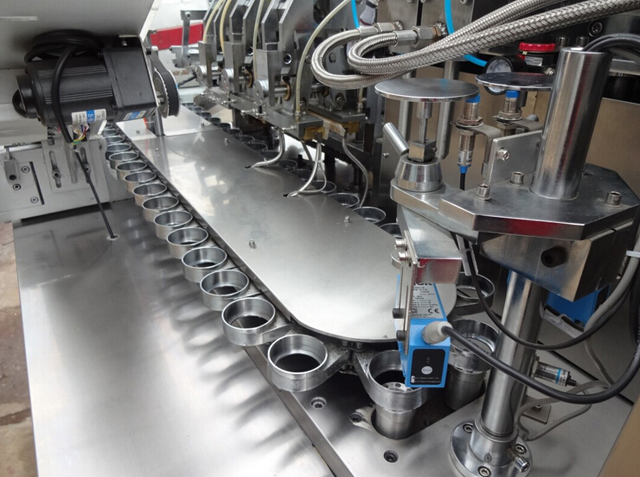

Pracovní deska bez příslušných držáků trubek

pracovní deska pro plnič trubek sealer.jpg

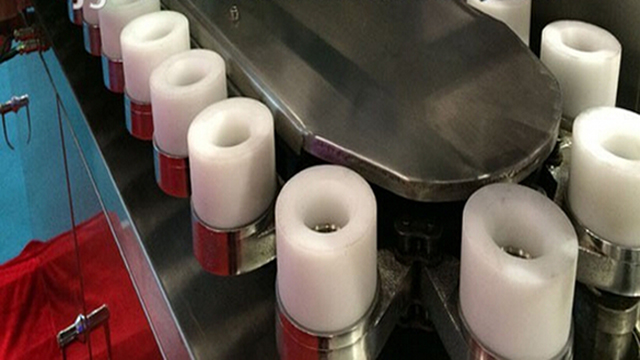

Držáky trubek pro plnicí stroj

držáky trubek.jpg

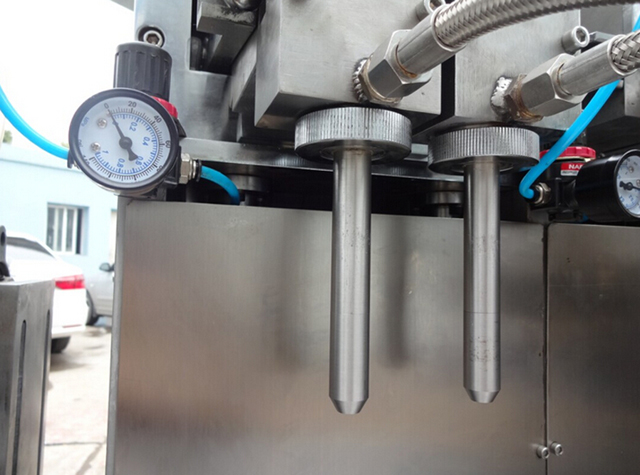

Dvojité plnicí trysky pro plnicí uzavírací stroj

dvojité plnicí trysky.jpg

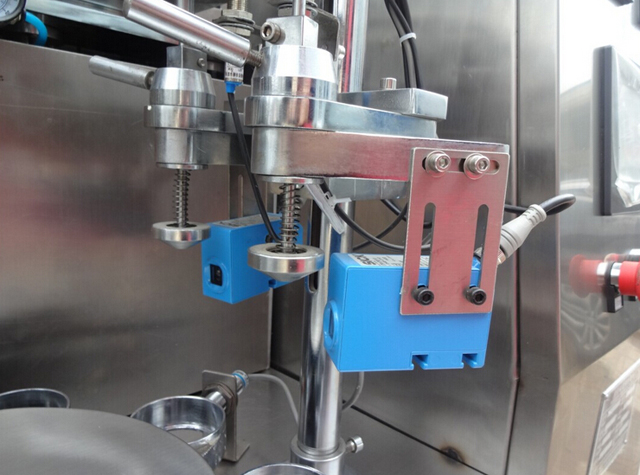

Fotoelektrický senzor pro vyrovnání trubek před plněním těsnění:

fotoelektrické senzory.jpg

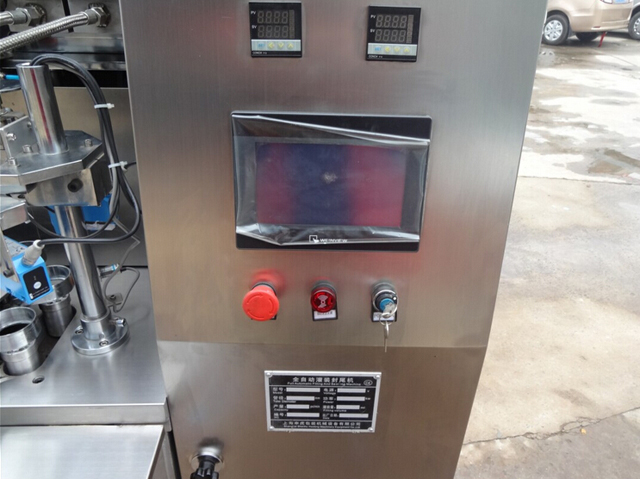

Centrum ovládacího panelu PLC pro plnění dvojitých hlav těsnicího stroje

plc CONTROLLING panel for filler sealer.jpg

Vzorky trubek pro různé zákazníky z různých zemí

vzorky zkumavek zubní pasty pro dvě hlavy.jpg

vzorky trubek.jpg
