Vysokorychlostní rotační 8hlavé uzavírací zařízení pro uzávěry čerpadel

Vysokorychlostní rotační 8hlavé uzavírací zařízení pro víčka pumpy

Rozměry: 2000 mm (délka) * 1800 mm (šířka) * 2800 mm (výška)
Krycí hlava: 8 hlav
Úspěšnost samostatného průchodu: 99 %
Rychlost: 80bpm
Napětí: 220V-380V, 50-60HZ (na základě požadavků)
Celkový výkon: 5kw
Potřebný zdroj vzduchu: 0,6 MPa čistý a stabilní zdroj vzduchu
Hluk za chodu (decibel): ≦80 decibelů
Hmotnost stroje: 3,5 tuny
Materiál stroje Rám: rám z nerezové oceli outsourcing z uhlíkové oceli;

Vysokorychlostní stroj na šroubování uzávěrů čerpadel se skládá z několika hlavních částí, včetně automatického zvedacího zařízení pro podávání uzávěrů lahví a uzávěrů a odlučovačů vstupních a výstupních šablon lahví uzávěrového mechanismu mechanismu elektrického ovládání atd.

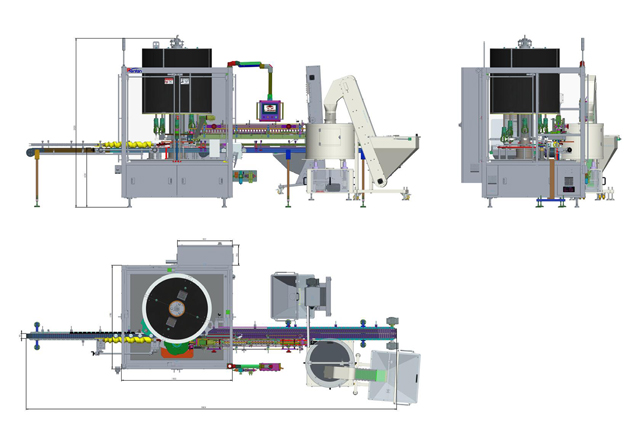

Výkres

Vlastnosti

PLC řízené, integrované podávání uzávěru, uchopení, vkládání a otáčení (může se spojit s automatickým strojem na třídění uzávěrů pro realizaci plné automatizace)
Výrobní kapacita může dosáhnout 80bpm s 8 hlavami
Šetrné ovládání, žádné poškrábání a poranění víček a nádob
Rychlé změny
Struktura modulu, manipulace na dotykové obrazovce, snadná údržba

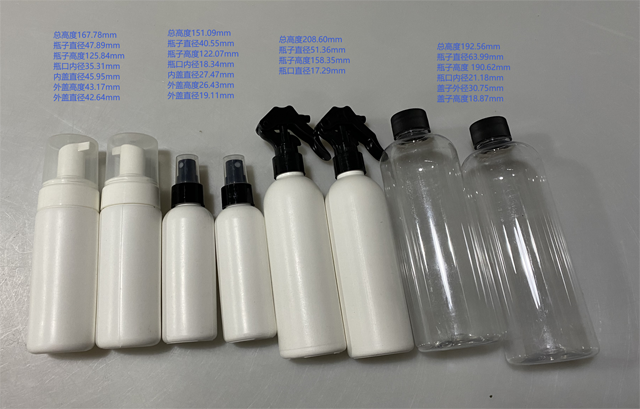

Vhodné pro různé velikosti uzávěrů, použitelné v každodenním chemickém průmyslu

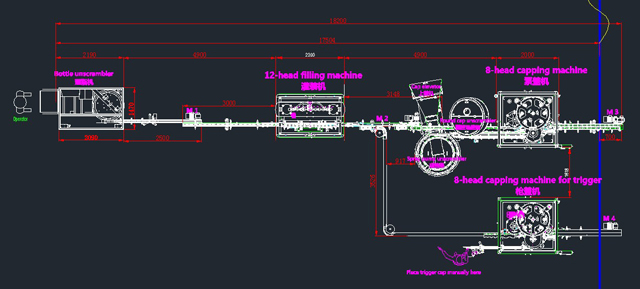

Snadné připojení k plnicímu stroji a etiketovacímu stroji
Nízká hlučnost chodu

Pracovní princip

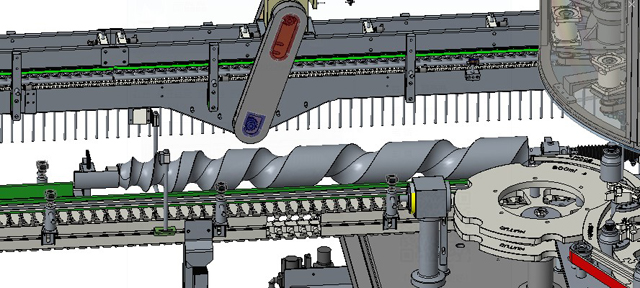

Krmení z láhve pomocí šroubu

Šroub do láhve je zpracován obrysovým designem s přesným a rychlým podáváním láhve; Jemné pohyby, bez poškození láhve. Šroubový pohon navazuje na hlavní pohon, úhel šroubu lze nastavit pomocí dotykové obrazovky, aby odpovídal hvězdicovému kolu. U šroubu pro vkládání láhve je senzor, žádná láhev, žádné uzávěry a alarm při zaseknutí láhve.

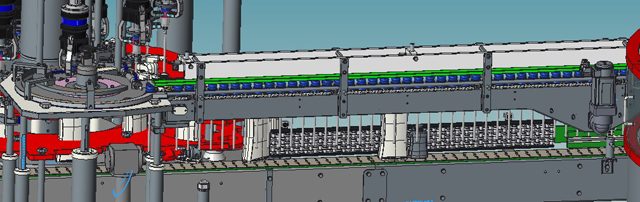

Napájení servo uzávěrem:

Šroubovací uzávěr využívá servomotor pro řetěz podávání uzávěru. Servomotor má výhody periodického spouštění a zastavování, periodické kladné a záporné rotace, nejen že snižuje hluk a zabraňuje zasekávání čepice.

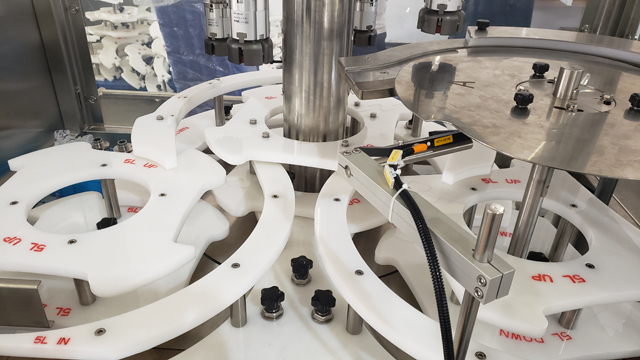

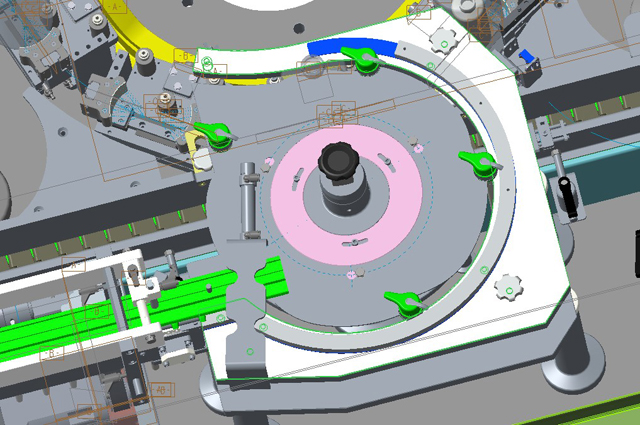

Cap-Dividing

Dělič uzávěru je přizpůsoben tvaru uzávěru a různé průměry by vyžadovaly změnu, ale je třeba změnit pouze bílou část na následujícím obrázku.

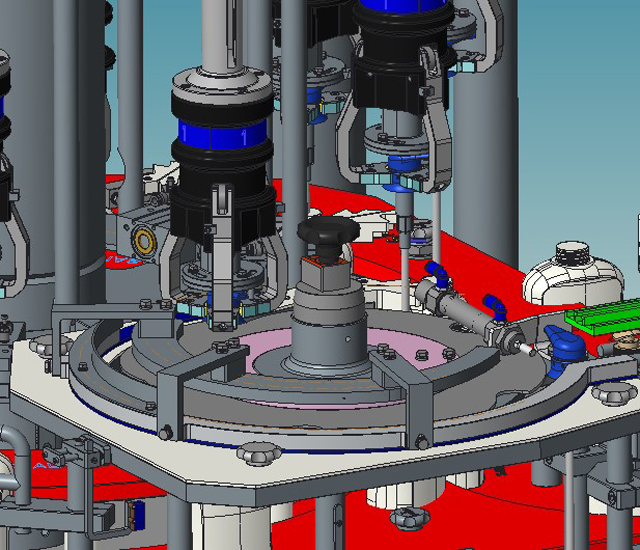

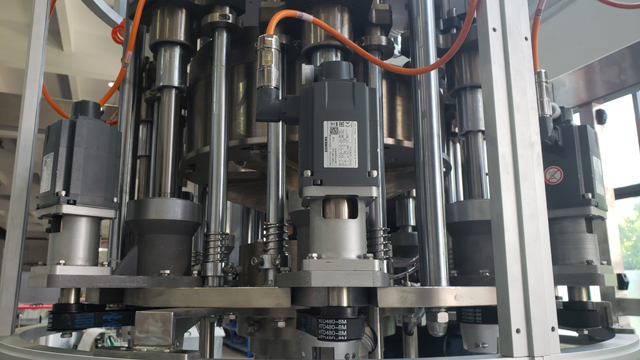

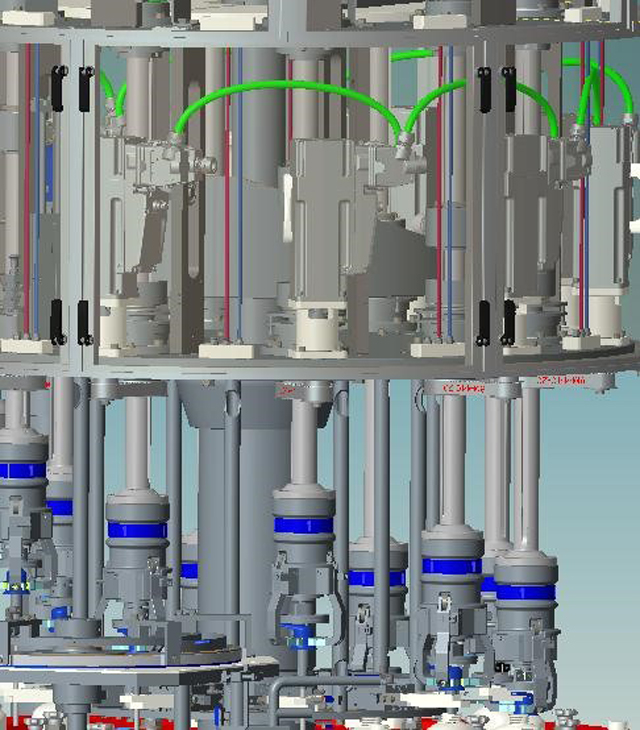

Zakrytí serva:

Šroubovací stroj využívá pohonný systém Siemens, který kombinuje řídicí systém a servomotor v ultrakompaktní jednotný systém pro maximální flexibilitu na minimálním prostoru a 90% redukci kabeláže. V procesu uzavírání může servomotor řídit pohyb uzavírací křivky v sekcích a současně může zajistit hladký proces segmentace a realizovat digitální ovládání uzavíracího momentu, které je zcela lepší než tradiční ovládání momentu spojky.

Řízení s uzavřenou smyčkou servomotorem a programem během procesu uzavírání;
Automaticky upravte uzavírací sílu, dokud není dosaženo nastaveného krouticího momentu;
Díky přesnému a flexibilnímu řízení modulu a programu pohonu pohybu lze eliminovat vliv setrvačnosti uzavírací hlavy a odchylky dílů;
Přepínání točivého momentu mezi různými produkty lze dosáhnout jednoduše změnou nastavené hodnoty programu.

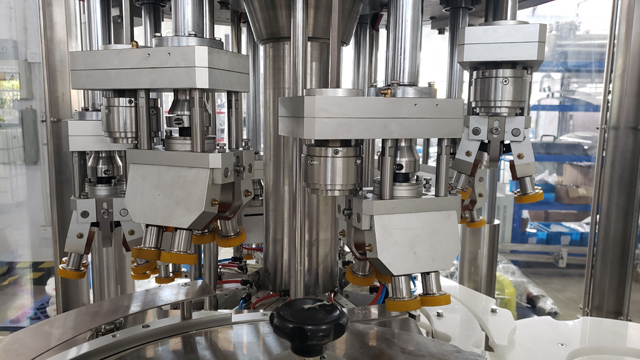

Poznámka: U 8hlavého uzavíracího stroje na uzávěr spouště se uzavírací hlavy liší:

Využívá spojku s permanentním magnetem pro ovládání točivého momentu uzávěru.

Během procesu uzavírání se točivý moment rovnoměrně rozloží na čtyři kola
Proveďte nerelativní pohyb mezi koly a kryty
Během uzavírání udržujte mezi koly a lahvemi statickou stanici
Vysoce hodnotný systém řízení točivého momentu, stabilní a rozumná hodnota točivého momentu

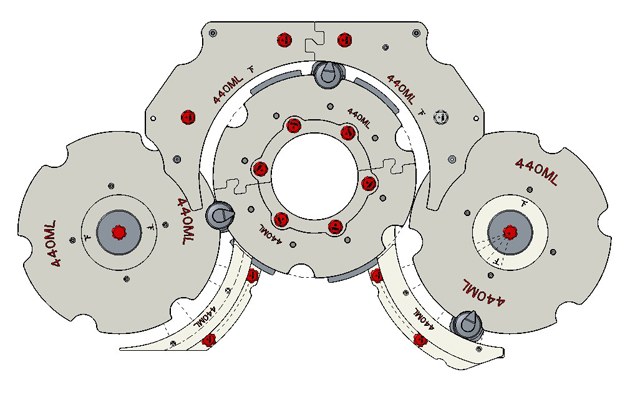

Změna různých produktů-šablony

Vyrobeno z PP, navrženo tvarem láhve, s hladkým povrchem. Může nejen stabilizovat polohu, ale zabránit poškrábání láhve; a umožňuje rychlou změnu.

Pro různé specifikace produktů přijímá design s rychlým uvolněním. Šablony jsou barevně odlišeny pro rozlišení mezi různými specifikacemi.

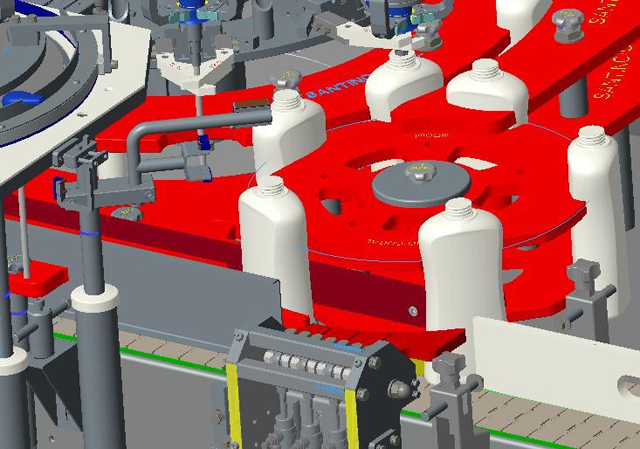

Systém odmítnutí

Dvojitý dopravník vybavený po zakrytí. Kvalifikované produkty jsou normálně přepravovány a nekvalifikované produkty (bez uzávěru, bez vnitřní trubky, nesprávně nasazené uzávěru) budou automaticky rozděleny na jiný dopravník pomocí výkyvného válce. Když se objeví blok láhve, uzavírací stroj se automaticky zastaví a po vyřešení problému se znovu spustí.

Bezpečnostní dveře

Všechny dveře jsou instalovány s koncovým spínačem, aby se zajistilo, že se stroj zastaví a vyšle varovný signál, když jsou dveře otevřené. Všechny stroje ve výrobní oblasti s pohyblivým ochranným krytem jsou elektricky blokovány, aby se zcela vypnul hlavní hnací a řídicí obvod a veškerý pohyb stroje se rychle zastavil ihned po otevření krytu.

Hlavní technické parametry

- Rozměry: 2000 mm (délka) * 1800 mm (šířka) * 2800 mm (výška)
- Krycí hlava: 8 hlav
- Úspěšnost samostatného průchodu: 99 %
- Rychlost: 80bpm
- Napětí: 220V-380V, 50-60HZ (na základě požadavků)
- Celkový výkon: 5kw
- Potřebný zdroj vzduchu: 0,6 MPa čistý a stabilní zdroj vzduchu
- Hluk za chodu (decibel): ≦80 decibelů
- Hmotnost stroje: 3,5 tuny
- Materiál stroje Rám: rám z nerezové oceli outsourcing z uhlíkové oceli;
- Šroubovací uzávěr v kontaktu s uzávěrem: polyuretan (PU) ;
- Screenová dvířka: nerezové lemování, plexi; elektrická skříň: nerezová ocel;
- Připojení a upevnění mechanických částí: uhlíková ocel, nerezová ocel atd.;
- Těsnění: guma

Hlavní technické komponenty

PLC: Siemens
Dotykový displej: Siemens
Servo: Siemens
Přerušovač: Schneider
Frekvenční měnič: Siemens
Tlačítko: Schneider
Kontrolka alarmu: Schmersal
Bezpečnostní spínač dveří: Schmersal
Senzor: SICK/IFM/LEUZE
Vzdálený modul: Fbox-WIFI (pro okamžitou komunikaci a dálkové ovládání)

Pokud výše uvedené značky nejsou skladem, vybereme místo nich ekvivalentní značky.

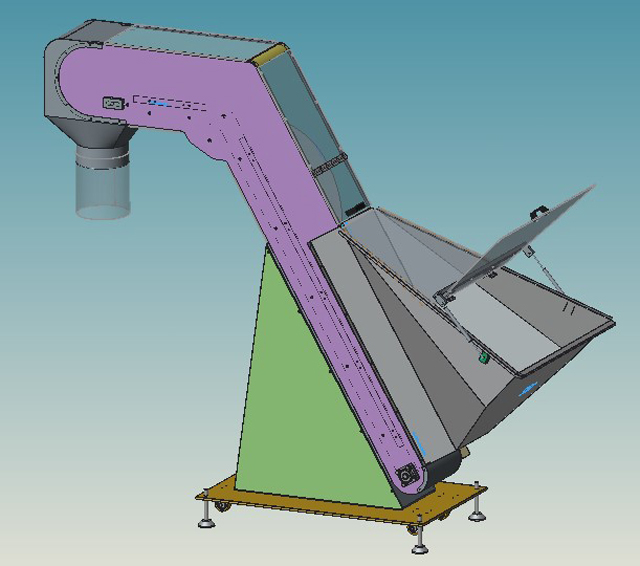

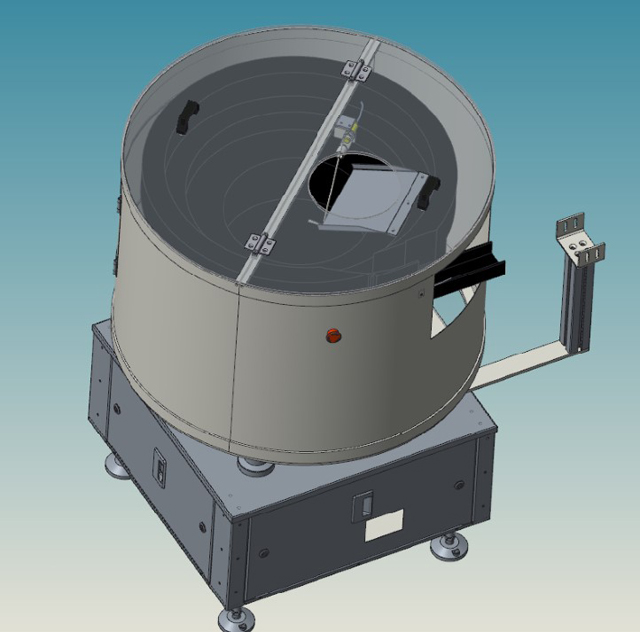

Automatický zvedák a dešifrovač čepice

Neuspořádaný rozprašovací uzávěr je třeba pravidelně uspořádat vibračním principem a kulatý uzávěr polohovací deskou. Uzávěr vystupuje z krycího kanálu uspořádaným způsobem a uzavírací stroj je uchopen rozdělovací deskou.
Rychlost unscrambleru se automaticky nastavuje podle výtahu. Výtah je spojen s dekódovacím zařízením a automaticky řídí rychlost odesílání čepice, která je přizpůsobena rychlosti celé linky.
Dekódovač je automaticky ovládán rozhraním uzavíracího stroje bez ručního nastavování.
Parametry lze uložit.
Rychlý přechod.
