Farmaceutické kosmetické tuby plnící ultrazvukový uzavírací stroj

• Model: VK-TFS-006U
• Napětí: 220V/50Hz/60Hz
• Produktivita: 20-30ks/min
• Rozměr: 1090x1250x1680mm (D*Š*V)
• Hmotnost: 270 kg
• Objem náplně: 10-300ml
• Průměr trubky: 10–60 mm
• Výkon: 2,0KW -3,3KW
• Přesnost: ±1 %
• Materiál: nerezová ocel 304
• Řízení: řídicí systém PLC

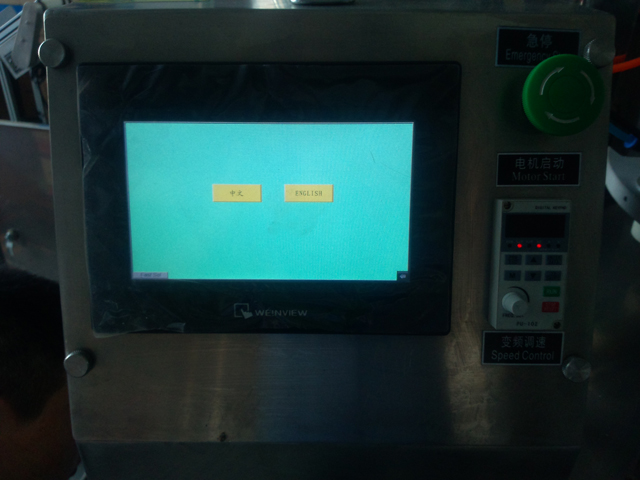

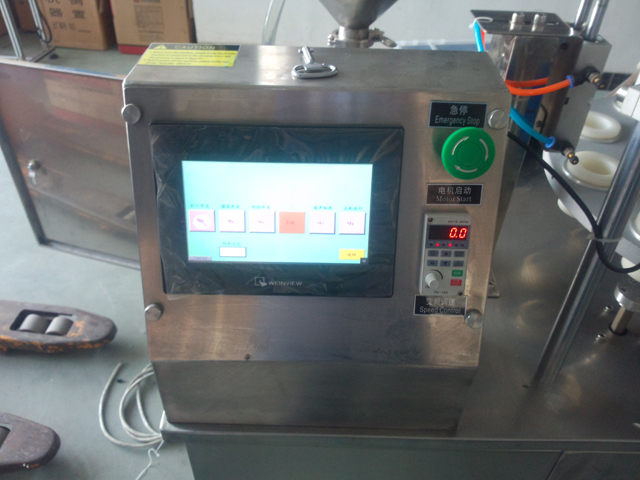

• Displej: Dotykový displej
• Výška trubky: 2-200 (mm)

Zobrazit video

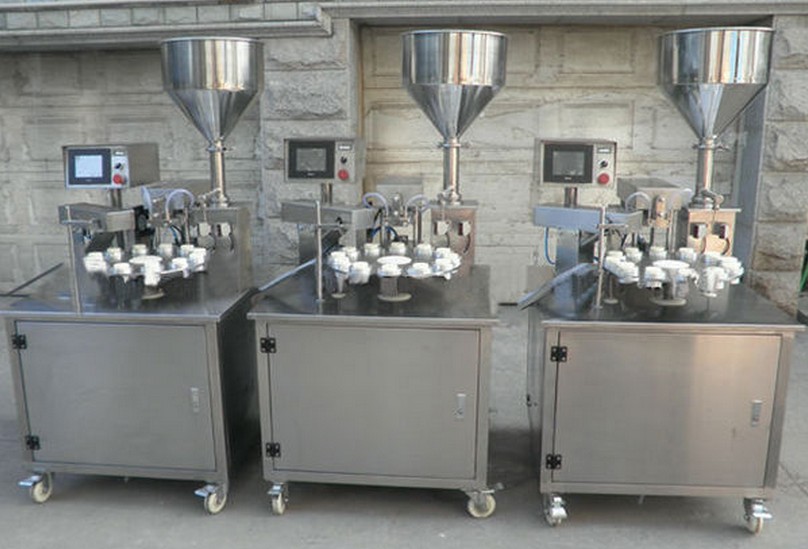

Poloautomatický plnicí a uzavírací stroj je speciálně navržen pro produkty, které mají malé množství a speciální průměr trubky. Stroj má přednost vysokorychlostního plnicího a uzavíracího stroje s vysoce automatickým provozem a běží hladce. Může to být automatické plnění trubek, těsnění, řezání a tisk data. Jedinečný jednohlavý design se snadněji čistí. Pohodlnější pro změnu velikosti a jednodušší ovládání. Je vhodný pro výrobu lékařských krémů, zubních past, kosmetiky, lepidel, lepidel, kečupů a zejména uměleckých palet.

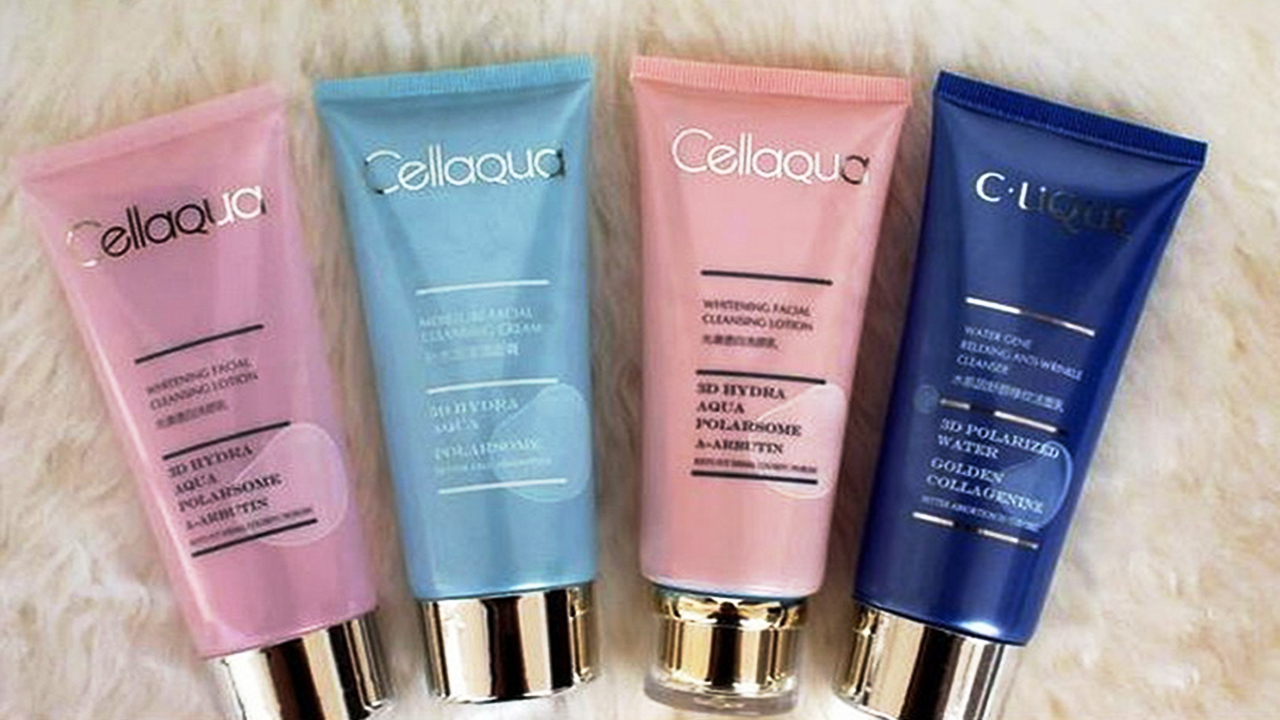

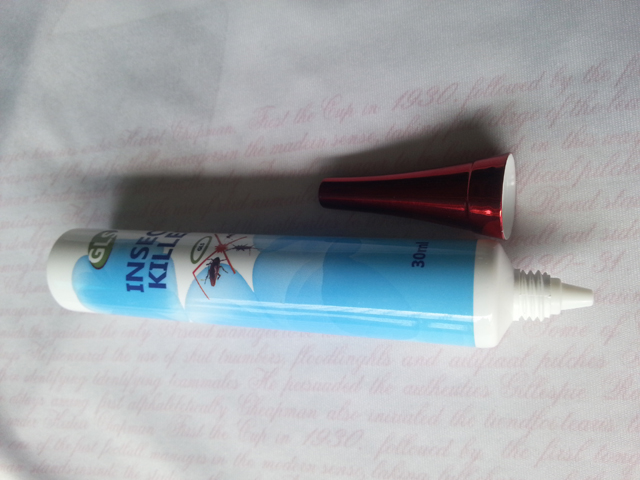

Vzorky trubek

Pracovní princip

Stroj je ovládán PLC a dotykovou obrazovkou, použití 12 ekvivalenčních stanic, plastová hadice zase na trubce, značení, plnění, těsnění, řezání a vyjímání trubice. Vložte plastovou hadici do zásuvky, zapněte funkční spínač, stiskněte tlačítko Run, stroj zahájí periodickou práci pod řízením PLC: rotační se začne otáčet proti směru hodinových ručiček na pracovní stanici, po nasazení se zastaví rotující kolečko, poté na trubici, značky , plnění, utěsnění, řezání a práce s tělem trubky (poznámka: plnicí a uzavírací mechanismus vybavený infračerveným detekčním spínačem, musí být detekován pod podmínkou, že plastová hadice bude fungovat).

Když každý konec práce, každá agentura resetuje. Na jednom konci pracovního cyklu, na dalším pracovním cyklu, cyklu. Po pracovním cyklu se plastová hadice s rotačním přesunem na další stanici.

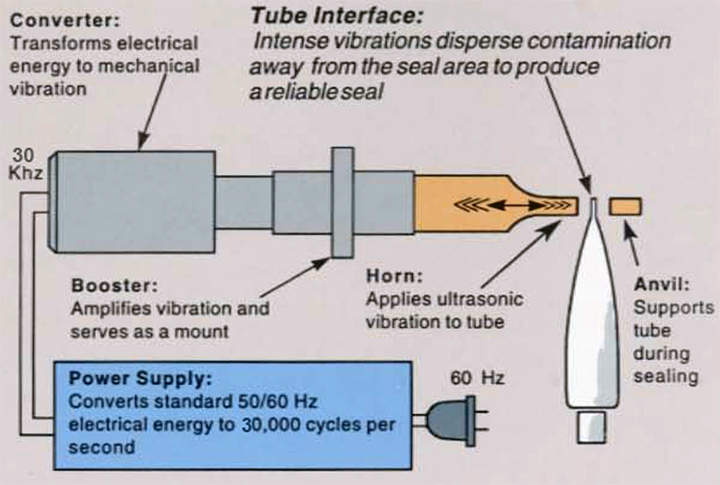

Jak funguje ultrazvukové těsnění

Ultrazvukový utěsňovač trubek je navržen tak, aby byl namontován na prakticky všechny typy plnicích strojů. Když je trubka posouvána do ultrazvukové utěsňovací stanice trubice, sepne se spínač, aby se zahájil svařovací cyklus. Vzduch je směrován do válců, aby posouval svařovací kovadlinu a ultrazvukovou trysku směrem ke středové ose trubky.

Trubice je uzavřena do předem nastavené mezery a přidržována pro aplikaci zvukové energie.

Ultrazvukový napájecí zdroj odebírá elektrickou energii 50/60 Hz a převádí ji na 30 000 cyklů za sekundu prostřednictvím výkonového oscilátoru.

Tato vysokofrekvenční elektrická energie je aplikována na měnič, který transformuje elektrický proud na vysokofrekvenční mechanické vibrace.

Zvuková energie způsobuje, že klakson vibruje proti konci trubice rychlostí 30 000 cyklů za sekundu.

Intenzivní vibrace rozptylují jakékoli znečištění z oblasti těsnění a generují teplo pro spojení materiálu.

Energie se poté zastaví a trubice se po krátkou dobu ponechá zavřená (typicky 0,05 až 0,150 sekund).

Poté trubka přejde do další stanice na plnicí lince. Typické doby cyklu se pohybují od 45 do 80 jednotek za minutu, v závislosti na průměru trubky a materiálu.

Vlastnosti

Plastová hadice skrz trubku, značky, plnění, utěsnění, vyříznutí a vyjmutí trubice, dokončení strojního balení.

• Ultrazvuková technologie uzavíracího stroje na plnění trubek s dotykovým systémem ovládání
• Kryty a obklady vyrobené z nerezové oceli 304 potvrzují standard GMP
• Kontaktní díly v SS 304
• Pozitivní plnicí tryska. Pneumatický vypínací systém. (Aby se předešlo problémům s odkalováním)
• Bez trubice Bez plnění / Bez trubice Bez těsnění Teplovzdušné ohřívání trubek uvnitř a chlazení zvenku, aby se zabránilo promáčknutí těsnění, jsou ovládací dotykové obrazovky PLC
• Fergusonův indexátor

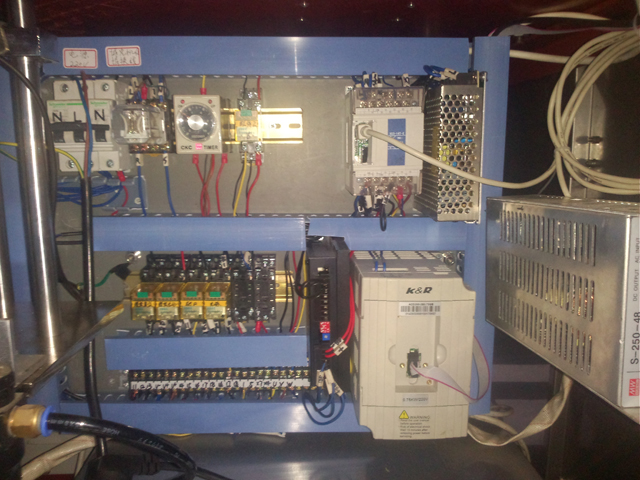

• Panelová skříň, která je snadno přístupná
• Oboustranné dávkové kódování maximálně 12 znaků.
• Objem náplně od 5 ml do 200 ml. s vyměnitelnými pumpičkami. 3 ml až 30 ml, 30 ml až 100 ml a 100 ml až 250 ml
• Průměr trubky: min 10mm – max.50mm.
• Výstup až 1600 až 2200 trubek za hodinu.
• Počítadlo trubek
• Snadno nastavitelná těsnící hlava

Hlavní technické parametry

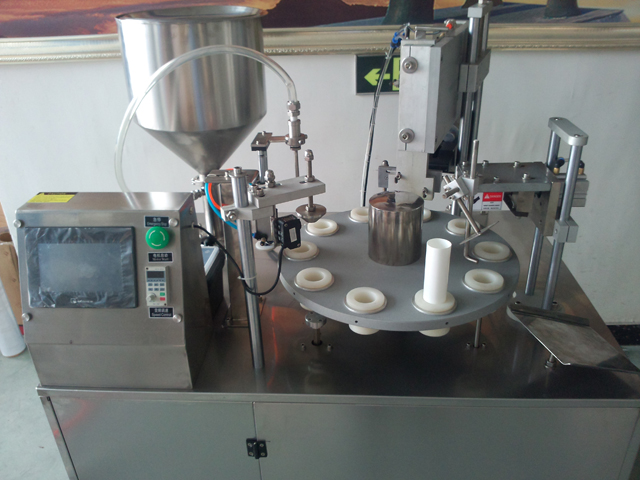

Detailní obrázky

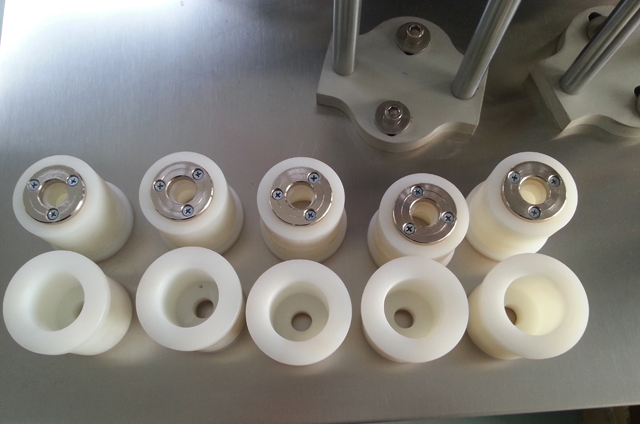

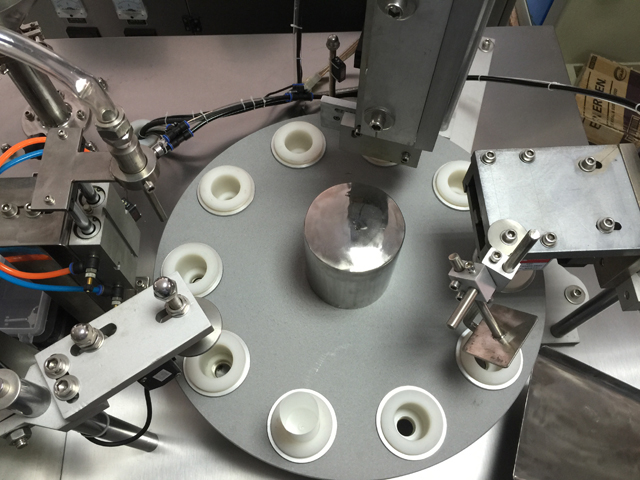

Držák zkumavek z plnicího zařízení pro ultrazvukové těsnění

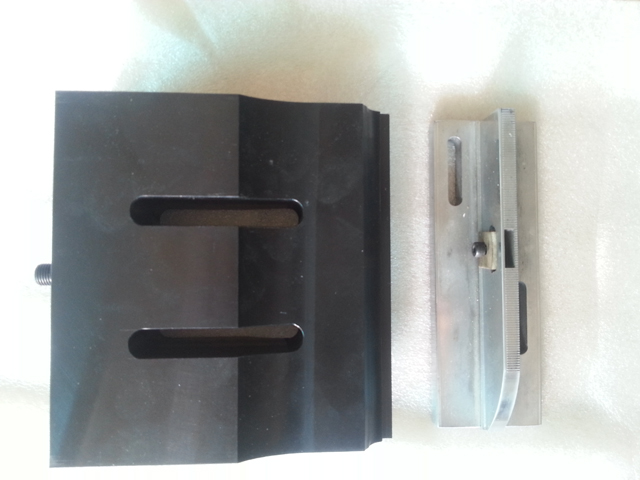

Forma na hadici pro náhradní řezačku

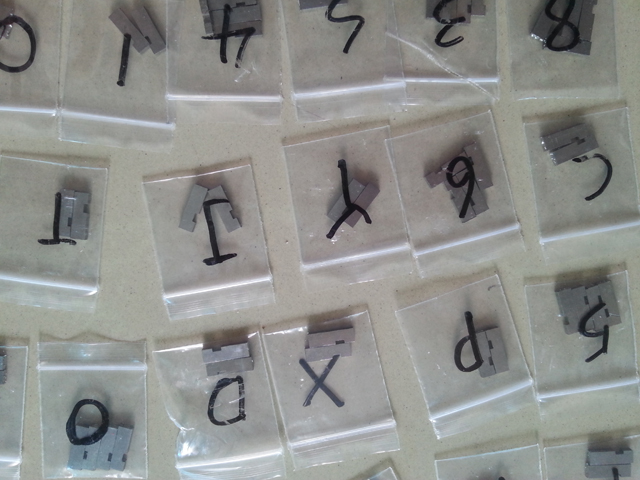

Písmena pro kódování data

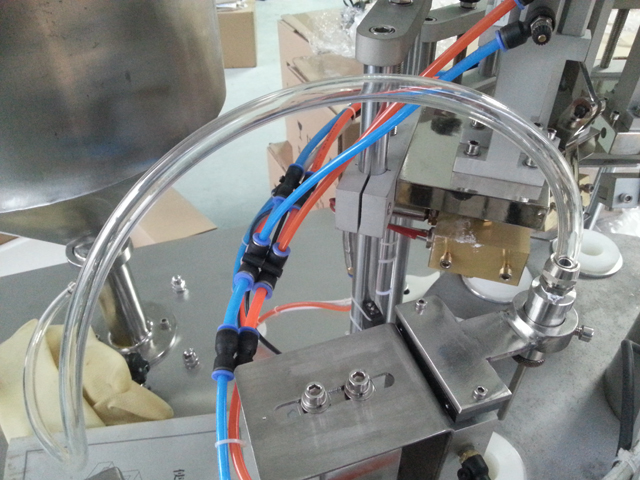

Pneumatická část zblízka na plnící ultrazvukové high-tech těsnicí stroje:

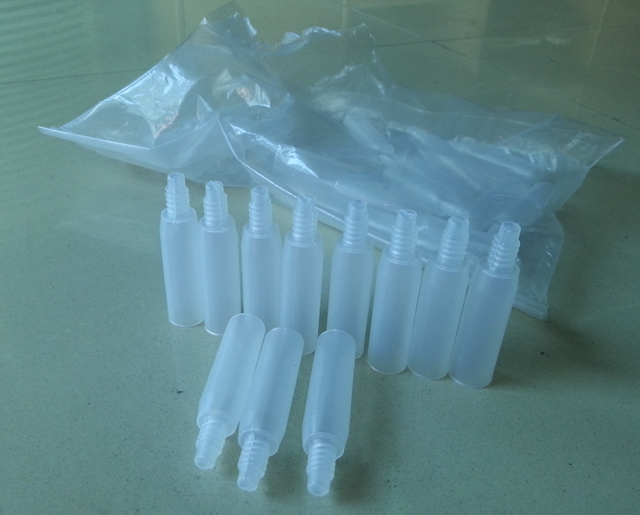

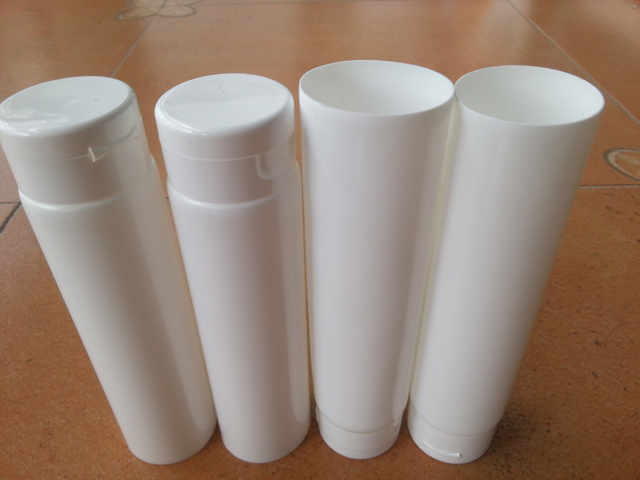

Ultrazvukové plnicí stroje na uzavírání trubek vzorky pro plastové trubky:

Bezfumigační přepravka balení pro plnění trubek ultrazvukový uzavírací stroj

Záruka: Na všechny stroje se vztahuje záruka 1 rok. (Ze záruky jsou vyloučeny problémy způsobené nehodami, nesprávným použitím, nesprávným použitím, poškozením při skladování, nedbalostí nebo úpravou zařízení nebo jeho součástí. Záruka není zahrnuta ani na snadno rozbitný náhradní díl)

Instalace: Poté, co stroj dorazí do vaší továrny, pokud budete potřebovat, přijede k vám náš technik, aby nainstaloval a otestoval stroj a také zaškolil vašeho pracovníka k obsluze stroje (doba školení závisí na vašem pracovníkovi). Výdaje (letenka, jídlo, hotel, cestovní poplatek ve vaší zemi) by měly být na vašem účtu a musíte zaplatit za technika 150 USD za den. Také můžete jít do naší továrny absolvovat školení.

Po servisu: Pokud se problém objeví na stroji, náš technik se k vám co nejdříve dostaví, aby stroj opravil. Náklady by měly být na vašem účtu (jak je uvedeno výše).
