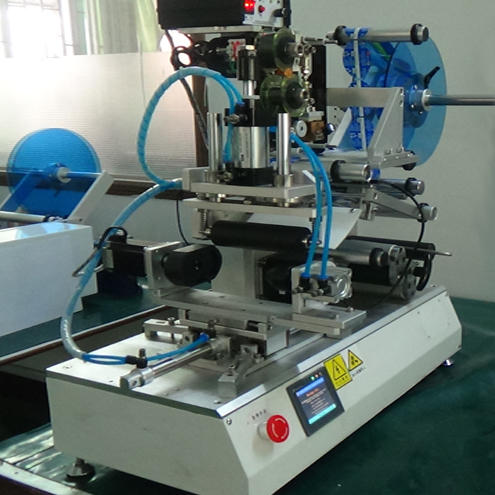

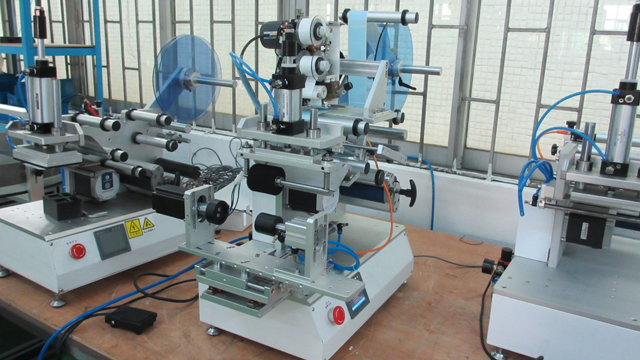

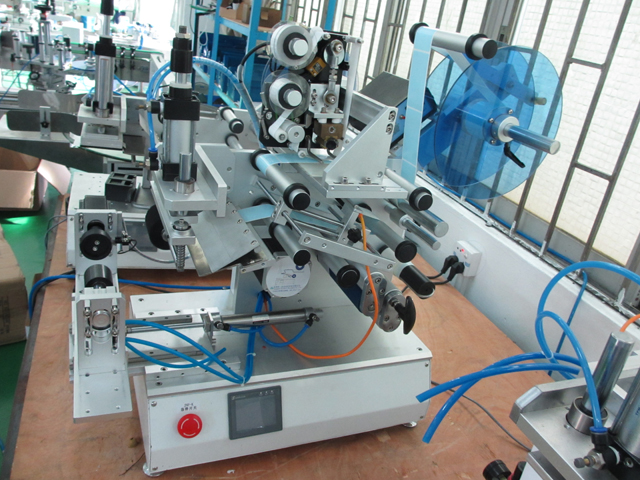

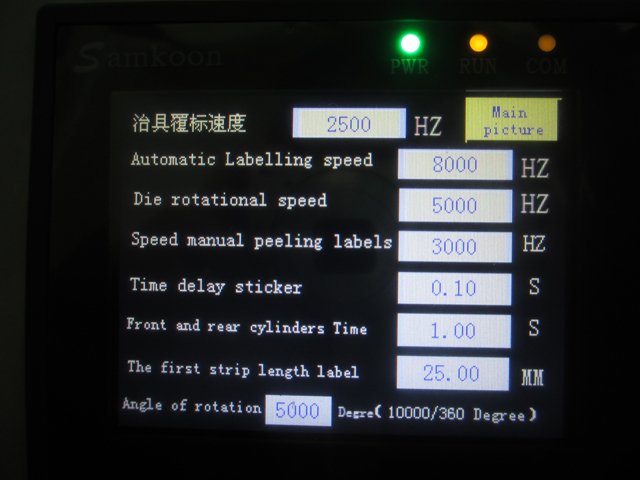

Pneumatický stroj na etiketování plochých čtvercových kulatých lahví s kodérem

• Délka štítku: 10 mm~150 mm
• Aplikujte šířku štítku: 10 mm~150 mm
• Vnitřní průměr role papíru: 40 mm nebo 76 mm
• Vnější průměr role papíru: φ≤250 mm
• Vnitřní teplota: -10°C ~40°C
• Vnitřní vlhkost: 35~85﹪
• Napájení: 220V, 50HZ
• Celkový rozměr: 550*550*650 (D*Š*V)
• Hmotnost: 78 kg

Návod k obsluze zařízení na rolovacím etiketovacím stroji:

Model zařízení: VK-T805

Název: poloautomatické stroje na etiketování plochých a kulatých lahví

Okolnost pro provoz rolovacího etiketovacího stroje

1. Používání tohoto zařízení je přísně zakázáno v následujících prostředích,

2. Ujistěte se, že síťová zásuvka a rozhraní napájecího zdroje mohou být v těsném kontaktu nebo uvolněné kontakty mohou způsobit požár.

3. Na napájecí kabel nepokládejte těžké předměty a poškozený napájecí kabel může způsobit úraz elektrickým proudem nebo požár.

4. Před čištěním nebo v antikorozním oleji se ujistěte, že jste odpojili napájecí kabel od zařízení, jinak hrozí nebezpečí požáru a poškození zařízení.

5. Nepoužívejte uvolněnou nebo poškozenou zásuvku nebo nebezpečí úrazu elektrickým proudem a požáru.

6. Použijte správné uzemnění, použití není správně uzemněná zásuvka způsobí riziko úrazu elektrickým proudem a poškození zařízení.

7. Když se dotýkáte elektrické zásuvky, nenamáčejte si ruce, jinak hrozí úraz elektrickým proudem.

8. Když je mobilní zařízení, ujistěte se, že napájecí kabel od zdroje napájení, jinak hrozí požár a poškození zařízení.

9. Při správném standardu napětí/proudu s použitím zařízení, bez vhodného napětí/proudu povede práce k riziku úrazu elektrickým proudem, požáru nebo poškození vašeho zařízení.

Etiketovací stroj VK-T805

Představení etiketovacího stroje

Etiketovací stroj je automaticky označen štítkem připevněným k povrchu produktu krátkým názvem automatizačního zařízení, může nahradit ruční značení, zlepšit efektivitu a kvalitu výroby. Podle stupně automatizace lze rozdělit na ruční etiketovací stroje, poloautomatické etiketovací stroje a automatické etiketovací stroje; podle tvaru produktu lze rozdělit na stroj na etiketování kulatých lahví, etiketovací stroj s částečným kolem a stroj na etiketování lahví speciálního tvaru; podle značení a umístění produktu lze rozdělit na vertikální a horizontální etiketovací stroje.

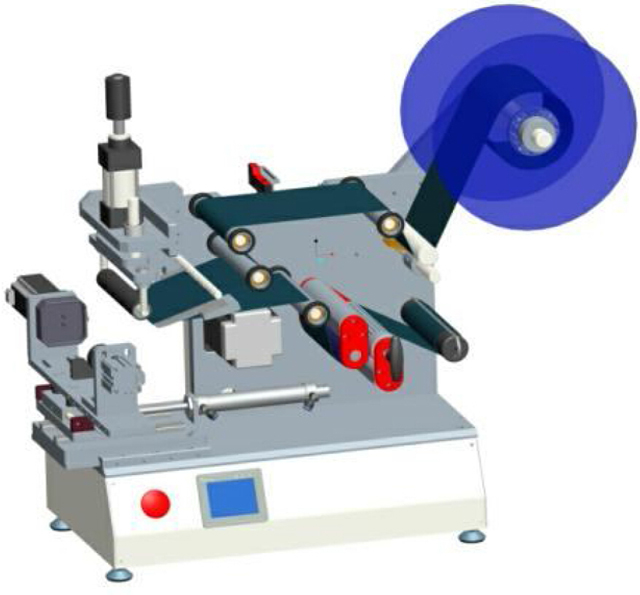

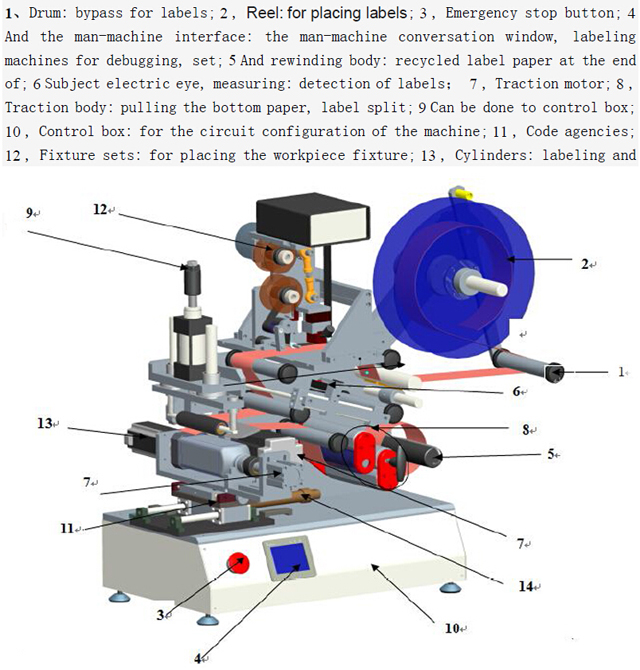

Vysvětlení výkresu na modelu VK-T805:

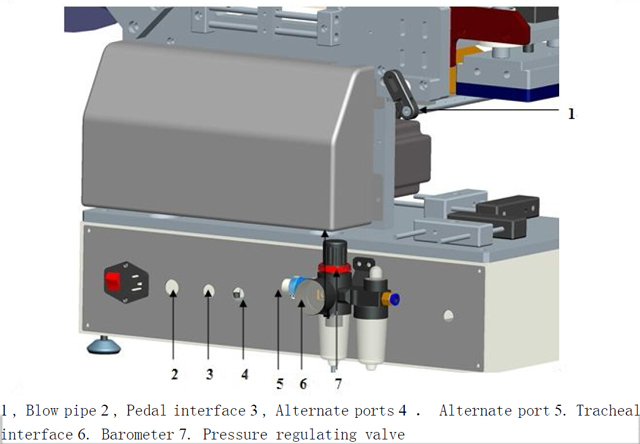

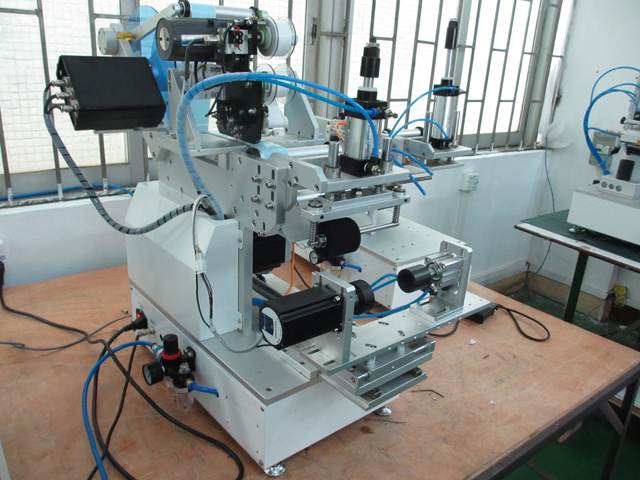

Zadní část stroje

Technické parametry:

1. Délka štítku: 10 mm~150 mm

2. Aplikujte šířku štítku: 10 mm~150 mm

3. Vnitřní průměr role papíru: 40 mm nebo 76 mm

4. Vnější průměr role papíru: φ≤250 mm

5. Vnitřní teplota: -10°C ~40°C

6. Vnitřní vlhkost: 35~85﹪

7. Napájení: 220V, 50HZ

8. Celkový rozměr: 550*550*650 (D*Š*V)

9. Hmotnost: 78kg

Rozsah

1. Široce používané v potravinářském, farmaceutickém, kosmetickém, kosmetickém, elektronickém a jiném průmyslu.

2. Pro polotovary nebo hotové výrobky v tisku a poloautomatickém označování povrchu částečným obloukem.

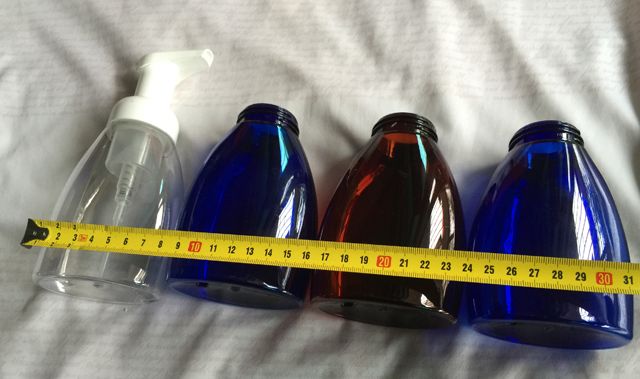

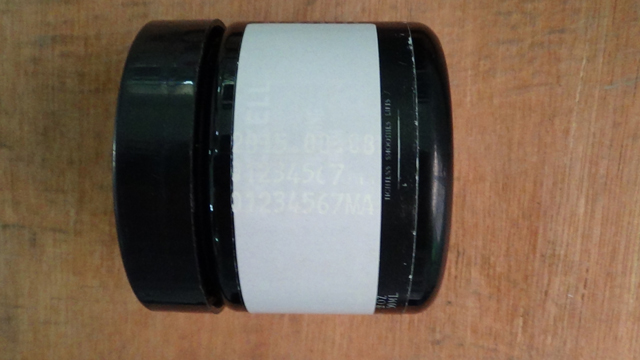

3. Může označovat ploché nebo kulaté nebo oválné nebo jiné tvary lahví, viz obrázky vzorků níže:

Teorie označování

1. Přenosový systém: motor poháněný systémem pohonu ozubeným řemenem a přijímajícími institucemi, poskytují impuls k rozdělení štítku, čímž se dosáhne odstranění a recyklace papíru na konci štítku.

2. Řídicí systém: tento stroj využívá kombinaci elektrického a plynového ovládání, elektrické oči (senzory) a nožní spínač předává přijatý signál do PLC v centrálním procesoru v souladu s nastaveným programem pro zpracování, čímž se dosáhne stripování, nasávání, editace etiket a počítání funkce.

Provozní procesy

Zapněte štítek Install opravený pomocí nastavitelného štítku pro elektrické nastavení štítku

Zapnutí / vypnutí

Zapnutí:

1. Kolem stroje a vyčištěným zkontrolujte, zda nedošlo k uvolnění.

2. Označte a připojte napájecí kabel k zadní části napájecí zásuvky a vypínač vedle zásuvky je otevřený.

3. Připojte druhý konec napájecího kabelu do zásuvky střídavého proudu, přičemž napětí je 220V, 50Hz.

4. Pro otevření hlavního panelu nouzového zastavení

5. Přístup vysokotlakého plynu do otvoru (a ujistěte se, že je otevřený spínač)

Vypnutí:

1. V případě běžného používání můžete zapojit napájecí kabel ze zásuvky střídavého proudu nebo přímo stisknout nouzový vypínač.

Pozor!!!

2. Při kontaktu s mokrem nezapojujte napájecí kabel nebo zdroj do ruky, mohlo by dojít k úrazu elektrickým proudem.

3. Na napájecí kabel nepokládejte těžké předměty.

Zkontrolujte úpravy

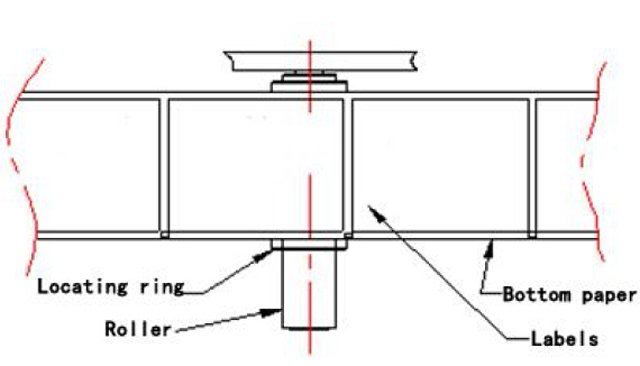

1. Štítky "1" kolem, v závislosti na štítku na dané straně svazku, v objemu uvnitř povrchů se řídí metodou obcházení diagramu.

2. Svěrací těleso "2", kolem bóje nejprve uvolnění, po dalším stisknutí.

3. Při pozorování pouhým okem, pozorování na štítku po „5“ na odlupovací desce, štítek je rozdělen tak, aby byl v poloze efektivních zlomků sací hlavy, jak je znázorněno na předchozím obrázku. Pokud není správné, štítek je třeba hrubě upravit.

4. Ve službě "3" a "4" mezi štítky pro detekci elektrického oka, kolem dlouhého s štítkem musí být testováno, když otvor pro magické oko pro testování elektrického oka může detekovat změny mezi štítkem a štítkem, elektrické oko více sad viz sekce "nastavení elektrického oka".

5. Po ukončení trakčního tělesa "6" musíme striktně v souladu s tvarem "S" kolem zákona a "T" rukojeť pevně označit stavem, jinak by to způsobilo, že příhoz nebude povolen nebo nebude možné vytáhnout konec pásu.

6. "7" pro navíjecí tělo, osu a kulaté černé ocelové spony pro činnosti, konec svorky na kancelářské sponky.

Opraveno

1. Po dokončení výše uvedeného na panelu přepněte tlačítko "automaticky / ručně" do stavu "manuálně", ujistěte se, že je napájení připojeno a zapnuto, a poté stiskněte spínač "jog" a zatáhněte za spodní papír asi o 0,5 metrů, je navržen tak, aby spodní papír byl volný a správný.

2. Když se spodní papír automaticky opraví, všichni nastavíme válečky na limitním kruhu, odkaz na předchozí obrázek, posuneme limitní kruh na obě strany papíru.

Pohybujte elektrickým okem

1. Na povrchu tlačítka „Automatically / Manually“ (Automaticky / Manuálně) přejděte na „manual“, poté stiskněte přepínač „Jog“, tentokrát pouhým okem pozorování Peel Board, takže štítky z panelů proužků mohou být 0~1 mm.

2. Poté pohněte štítkem testovací elektrické oko, vložte mezi tyto štítky a štítky konec papíru, věnujte pozornost testovacím elektrickým očním světlům, když se detekční elektrické oči pohybují od štítku nebo od konce papírových štítků, kontrolky se budou přepínat mezi zapnuto a nezapnuto.

Rozměry ve výše uvedeném diagramu, zajistěte, aby sací hlava byla ve vzdálenosti 0,5~1 mm, můžete povolit šrouby pro nastavení

Abyste mohli zajistit plynulý přechod do sací hlavy polohy štítku. (Tato poloha je obvykle dobře nastavena)

Pozor!!!

1. Potvrďte reset lisovacího pásu a blokovacích zařízení, jinak to povede k nepřesnosti nabídky.

2. Zkontroluje, zda se testuje elektrické oko, jinak by to způsobilo souvislé označení.

3. Zkontrolujte, zda je systém pohonu upnutý, jinak nedojde k vytažení spodního papíru.

Sada kouzelných očí

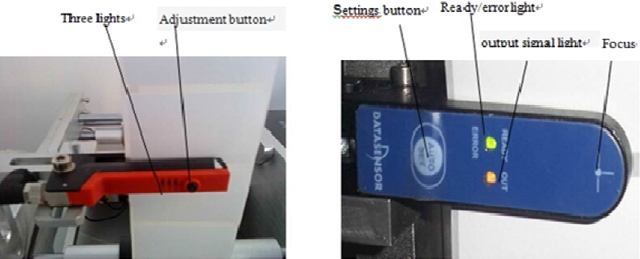

Označte elektrické oko (zde slouží pouze pro ilustrační účely a neznamená, že si zákazníci zakoupili konfiguraci modelu)

Levé pro Německo Dr easy logging GS-63 Elektrické oko, pravé pro Itálii pedikl SR21-IR Elektrické oko. Obvykle se používají k detekci štítků. Zde jsou jejich způsoby úpravy

1, Dr easy logging GS-63 Electric seřízení oka:

Odůvodnění: k identifikaci mezer mezi štítky v závislosti na tloušťce. (Prostřednictvím světla proniká tam, kde není žádný štítek a žádné pronikání tam jsou štítky k identifikaci) platí pro určitou tloušťku papírových štítků nebo jiných štítků

Pokyny k knoflíku: Zelená světla: kontrolka napájení

Žluté světlo: k identifikaci stavových světel (žluté světlo svítí, je výstup signálu)

Tlačítko Adjust: upraveno pro detekci štítků s různým nastavením

Nejprve štítky kouzelným okem jako na následujícím obrázku: Pokud štítky vytáhnete, rozsvítí se žlutá kontrolka v mezeře mezi štítky a štítkem, štítek je vypnutý, nelze resetovat, můžete přímo použít. Když žluté světlo trvale svítí nebo je často podporováno pouzdrem, musíte resetovat elektrické oko. Nastavte následovně: nejprve se štítky zobrazí přes magické oko žlabu ve tvaru U, uvnitř slotu jsou umístěny štítky s elektrickým okem, stiskněte a podržte tlačítko nastavení po dobu 3 sekund, uvidíte, jak elektrické oko bliká žlutými světly, poté uvolněte tlačítko, kde není žádný štítek (pouze štítek na konci papíru), umístěné ve štěrbině kouzelného oka, stiskněte a podržte tlačítko nastavení po dobu 8 sekund a poté tlačítko uvolněte, nastavení je dokončeno. Štítek elektrických očí vtáhne nádrž, vidíte, že jsou štítky žlutá světla zhasnuta, mezera kanceláří v štítku se štítkem, žlutá světla svítí.

Itálie pedicle SR21-IR Elektrické nastavení očí:

Patří k elektrickému oku Groove, díky množství světla pronikajícímu sílu diskriminace nemají žádné štítky, naneste papírový materiál a materiál štítků na konci jiného štítku.

Princip detekce, Groove elektrické oko vypálilo světelné paprsky, které přijímají na druhé straně, když mezilehlé štítky přijímají množství změny světla, nastavením prahových hodnot nejsou žádné štítky k identifikaci.

Způsob nastavení

1) když "připraveno" když svítí, elektrické oko zaměření štítek uprostřed, vytáhněte značky tam a zpět, jako jsou změny výstupního signálu, elektrické oko je v pracovním stavu, lze použít přímo.

2) Krátce stiskněte tlačítko automatického nastavení, rozsvítí se zelené a žluté světlo, elektrický signál poutajícího média, v tuto chvíli nelze odstranit štítky, dokud zelené světlo rychle nezačne blikat.

3) Když zelené světlo bliká, když se médium přesune do druhého místa zaostření magického oka.

4) Krátce stiskněte „AUTO SET“.Zelená kontrolka nesvítí.Elektrické oko zachycuje signály druhého typu média, v tuto chvíli neodstranitelné štítky, dokud zelené světlo nezůstane svítit.

5) Přesuňte štítky, ve dvou lokálním rozkladu média, výstupní signál svítí, magické oko nastaveno.

6) "READY" Pevné, magické oko pro použití objektu můžete přepínat dvě média.

Upravte polohu štítku

1. Nejprve kontejner na obrázku "C", A pak se pokuste nalepit, umístění pozorovacího stanoviště a projít úpravou "A" a "B" Činnosti bloku Office, naladěné na příslušné místo.

2. Po seřízení příslušných šroubů sedla je třeba upevnit, aby se neuvolnily.

3. D Vestavěné testovací elektrické oko, sloužící k testování produktů zdarma. Přes box zpět na pedál / Startup status měřeného objektu pro nastavení etiketovacího stroje.

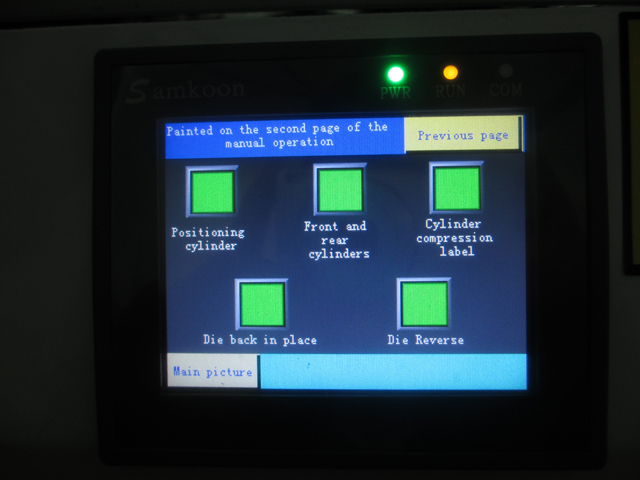

Ruční provoz

1. Za prvé, chcete "Manuální / Automatické přepínání" v příručce, a pak v kombinaci s "přepínač" použít.

2. Ruční provoz používaný pro použití při ladění, pro správné štítky

Automatizované akce

1. Nejprve si přejete, aby bylo „ruční / automatické přepínání“ v automatickém stavu a poté v kombinaci s „nožními spínači“.

2. Automatické akce používané při ladění, včetně označených a označených.

Měření elektrických úprav oka:

1. Elektrické oko řady FX-301 je správně připojeno:

Magické oko musí zajistit, aby bylo možné použít správnou instalaci měření, způsob připojení k připojení, jak je znázorněno na následujícím obrázku, "in" souvislá černá čára "out" i stříbrná čára.

2. Princip elektrické detekce očí:

Elektrické oči podle množství odrazu světla k rozeznání předmětů. Elektrické oko vydává světelné objekty, objekt bude odrážet určité množství světla zpět do očí, když objekt odrážející množství světla dosáhne nastavené hodnoty, elektrický signál oka se změní, signalizuje to řídicímu systému.

3. Stav přepnutí:

Tlačítko "Mode/cancel", zelené světlo v "run", "teach", "ADJ", "L/D", "TIMER", "PRO" přepíná mezi několika dokumenty, což indikuje různé pracovní stavy.

• "Run" představuje státní běh;
• "Učit" stav výuky;
• "ADJ" pro úpravu stavu;
• "L/D" pro stav signálu zvedání;
• Tlačítko "PUSH" dolů pro potvrzení, přepínání zleva doprava pro jemné ladění.

4. Sada kouzelných očí:

4.1 Za předpokladu, že na pracovní stanici není žádný produkt, otevřete elektrický oční zesilovač s průhledným krytem, stiskněte klávesu „režim/zrušit“, přeneseno do dokumentu „naučení“, digitální box zobrazí hodnotu, tato hodnota bude prázdný signál, číselná stabilita , podle "PUSH" pro potvrzení.

4.2 Poté umístěte produkt na štítkovací stanici, zavřete levou pozici, sledujte místa, úpravou umístění pozičního pruhu tak, aby dosáhl pozice štítku na produktu.

4.3 Poloha štítku při seřízení. Vidíte digitální box, který zobrazuje číselnou hodnotu, tato hodnota je, když je produkt detekován signály, jako je „1900“, stabilizovaný, potvrďte kliknutím na „PUSH“. Po dokončení se na digitálním displeji zobrazí DOBRÉ tipy. (Můžete stisknout "mode/cancel" pro návrat do "run" může být běh)

4.4 Přeneseno do dokumentu "ADJ", zobrazí numerický displej = prázdný signál (tep - prázdný signál)/2, systémové výchozí hodnoty pro práh, hodnota signálu je větší než kritická hodnota, výchozí pro objekt, je menší než kritická hodnota, výchozí je žádný objekt. Signál zpětné vazby do PLC, zadejte příslušné směrnice. Prahové hodnoty lze nastavit pomocí levo-pravého přepínání "PUSH" levé a pravé klávesy, zvýšení nebo snížení hodnoty, změna prahové hodnoty. (Obvykle nevyžaduje nastavení) a poté stiskněte „PUSH“ pro potvrzení.

4.5 Tlačítko "Mode/Cancel" zpět pro "spuštění" běžícího stavu. (Po dokončení instalace pro jakýkoli návrat do provozního stavu „spustit“)

4.6 Zavřete průhledný kryt, nastavte konec.

4.7 Když je výrobek umístěn, když je etiketovací stanice, elektrické oko na měřicí signál je detekováno, zpětná vazba na PLC, PLC vydal směrnici, etiketovací stroj zahájil svou práci souvisejících částí.

Elektronické ovládací prvky

Řídící systém

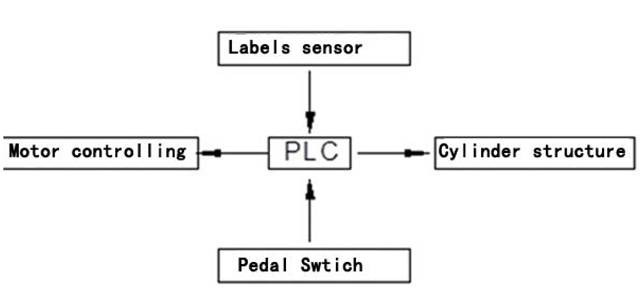

Princip: Etiketovací stroj je založen na PLC, které přijímá signály a řídí systém. Jak je znázorněno na obrázku výše, když sešlápnete „nožní spínač“, nožní spínač spustí signál k odeslání do PLC a PLC jej zpracuje podle nastaveného programu a poté spustí „systém řízení motoru“ realizovat proces stahování a podávání etikety. "Snímač polohy štítku" (také nazývaný elektrické oko pro měření štítku) bude zároveň vždy věnovat pozornost vzdálenosti, kterou štítek urazí. Když zadá vzdálenost pro aktualizaci štítku, „snímač polohy štítku“ okamžitě vyšle signál do PLC. Obdobně jej PLC zpracuje podle nastaveného programu a „systém řízení motoru“ vyšle signál zastavení a spustí stroj na odsávání štítků a štítkovací systém, aby se dokončilo sejmutí a nalepení štítku.

Běžné a vyloučené závady

Poloha štítku je nestabilní

1. Tlakové zařízení nemusí být pevně utaženo, což může mít za následek uvolnění, elektrický oční test je nepřesný.

2. Trakční těleso klouže nebo není těsné, což má za následek vyhlazení spodního papíru.

3. Tvar nebo umístění pro lepení.

Odnést

1. Přítlačná pásová zařízení jsou příliš utažená, což způsobuje výrazné snížení tlaku.

2. V automatickém provozu je označeno bez odchylky oprava a oprava zpět na.

Kvalita označení není dobrá, objevují se bubliny nebo rýhy

1. Štítek může být příliš tenký, na měkké, tenké průhledné štítky se nevztahuje zákon o lepení

Zařízení nemá žádnou reakci

1. Ujistěte se, že elektrické vedení není problém.

2. Potvrzený výstup převodovky vedle pojistek je nepoškozený, například spálený, vyměňte

3. Může dojít k uvolnění vnitřní kabeláže, opravte profesionály

Na konci pravidelné zlomeniny označte papír

1. Přítlačná pásová zařízení jsou příliš utažená, což způsobuje výrazné snížení tlaku.

2. Může označit konec nekvalitního papíru nebo hluboko v zubech

Selhání nebo nesprávná funkce sací hlavy, dochází k chování mimo označení

1. Zátka otvoru sací hlavy způsobuje nedostatečné sání (záruka tlaku 0,7 MPa výše)

2. Směr foukání foukací trubky je nesprávný, lze jej upravit pohybem a otáčením

3. Tam, kde nejsou kryty štítků, s průhledným lepicím těsněním, snižte ztráty sání

Průběžné štítky

Elektrické oko není správně nastaveno, elektrické oko se resetuje

Sběr materiálů z recyklovaného papíru na konci volné

Většinou stárnoucí za hnacím řemenem, vyměňte nový řemen.

Výroba etiket

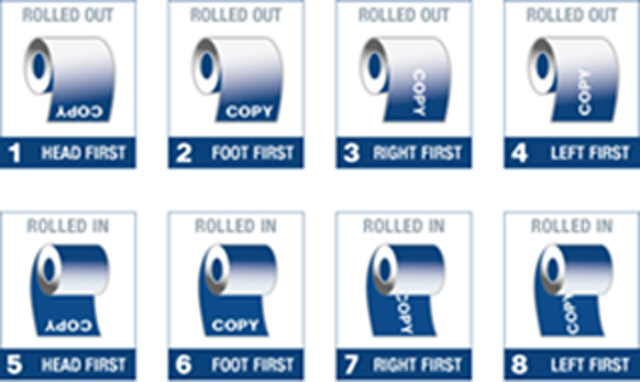

1. Při výrobě štítků si poznamenejte směr kolem bóje.

2. Ujistěte se, že magické oko detekce cizího materiálu díry, děrování papíru v noci nemůže být ponecháno, jinak nerozpoznané elektrické oko, způsobující duplicitní štítky.

3. Ujistěte se, že se štítek a spodní papír hladce rozpůlí.

Běžná údržba

1. Při normálním používání může být zařízení pravidelně kontrolováno.

2. Zařízení pro pravidelnou kontrolu prachu a antikorozní ošetření.

3. Nepoužívejte po delší dobu, odpojte požadované napájení a proveďte údržbu.

Anektovat

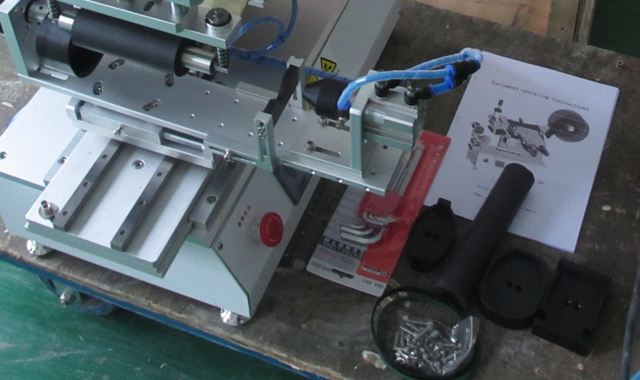

Toto označení standardního příslušenství: návod k obsluze, šestihranné klíče, elektrický šroubovák pro seřízení oka.

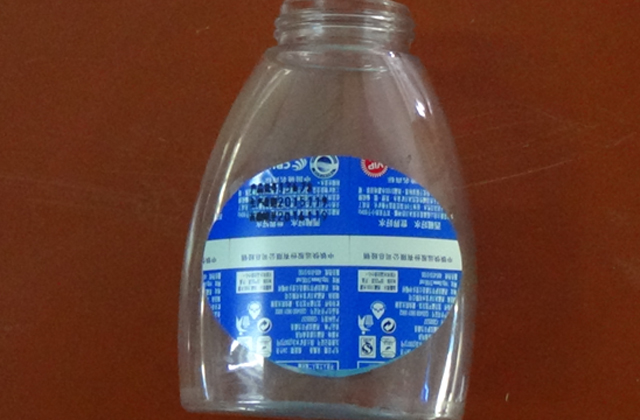

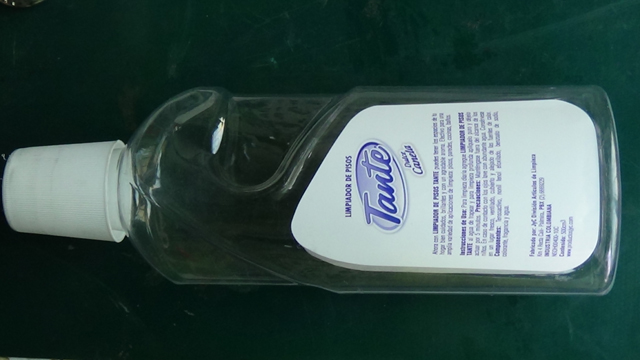

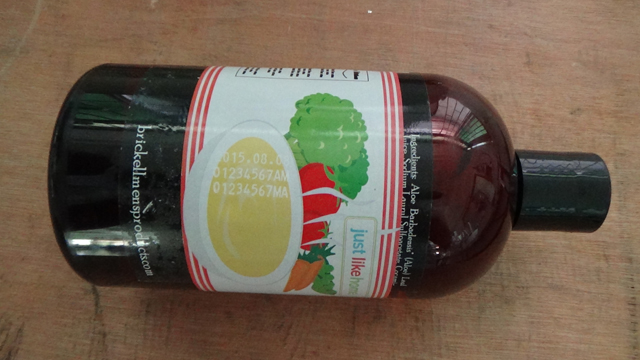

Označení vzorků pro různé tvary lahví:
