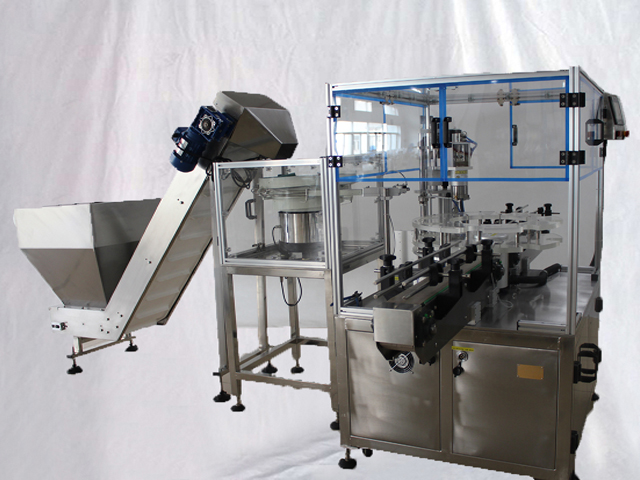

Rotační zařízení pro uzavírání plastových lahví na šťávu s víkovým zdvižným podavačem

• Rychlost uzavírání: 15-30 kusů/min
• Jmenovité napětí: 110Ｖ/60Hz (US Standard)
• Výkon stroje: 0,8 kW
• Ampér: 2,2A
• Vnější rozměr: 2230*1460*1600 MM (D*Š*V）
• Tlak vzduchu: 0,7 MPa
• Hmotnost: Cca 300 KG

Upozornění před spuštěním stroje na uzavírání lahví

1: Před připojením zařízení do zásuvky se ujistěte, že je vypínač v zavřeném stavu, a poté postupujte podle pokynů.

2: Pokud stroj delší dobu neběží, měl by se otřít kouskem suchého hadříku a nesmí se čistit žádným žíravým čisticím prostředkem.

3: Je přísně zakázáno stříkat jakoukoli kapalinu do elektrické skříně stroje, aby se zabránilo korozi vnitřních elektrických součástí a zkratu.

4: Zkontrolujte podle balicího seznamu modelů, specifikací a množství zařízení a materiálů, abyste se ujistili, že splňují požadavky konstrukčních a výrobkových norem a jsou doprovázeny certifikáty shody.

5: Zkontrolujte vzhled zařízení, abyste se ujistili, že je bez jakýchkoliv deformací, poškození a koroze, a všechna vřetena, která by se měla pružně otáčet bez jakéhokoli zablokování.

6: Tento stroj pracuje pod jednofázovým střídavým napětím 110 V a plochá zástrčka se 3 nožičkami by měla být zapojena do elektrické zásuvky pomocí zemnicího vodiče.

Technické parametry

• Rychlost uzavírání: 15-30 kusů/min
• Jmenovité napětí: 110Ｖ/60Hz (US Standard)
• Výkon stroje: 0,8 kW
• Ampér: 2,2A
• Vnější rozměr: 2230*1460*1600 MM (D*Š*V）
• Tlak vzduchu: 0,7 MPa
• Hmotnost: Cca 300 KG

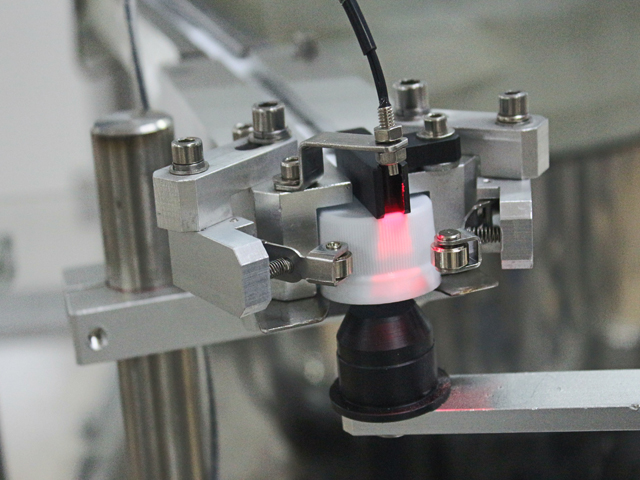

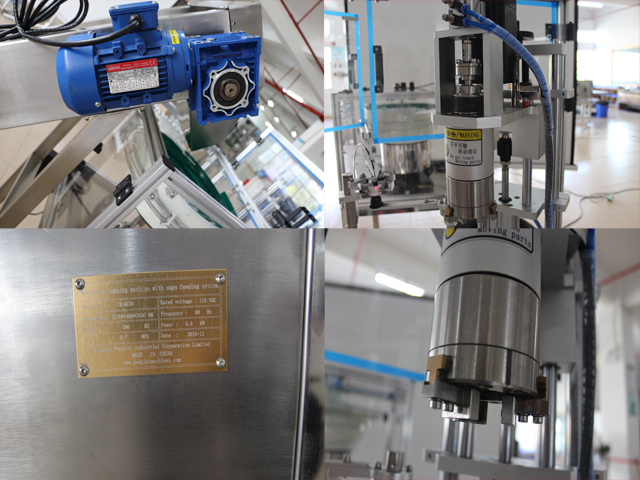

Zavírací stroj v detailech:

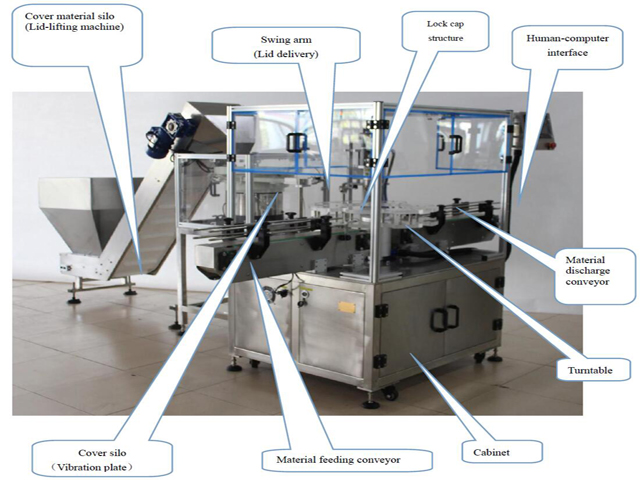

Struktury Stroje

Popis elektrického oka optického vlákna

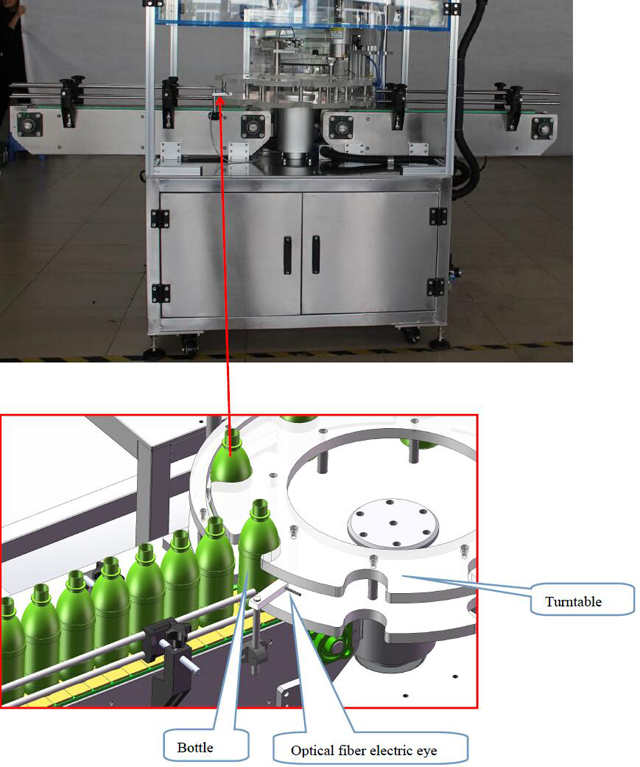

Elektrické oko k detekci lahví:

Při provozu v automatickém režimu je účelem tohoto elektrického oka detekovat příchozí lahve.

Když je detekována příchozí láhev, "otočný talíř" se otáčí.

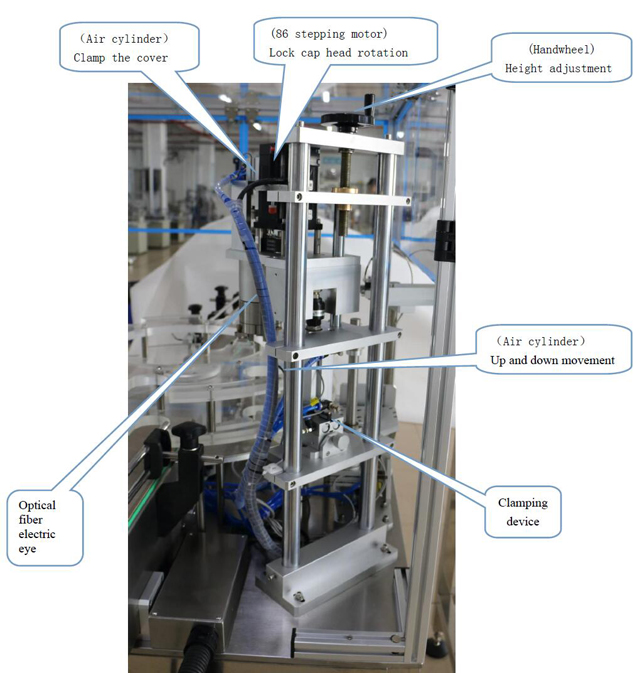

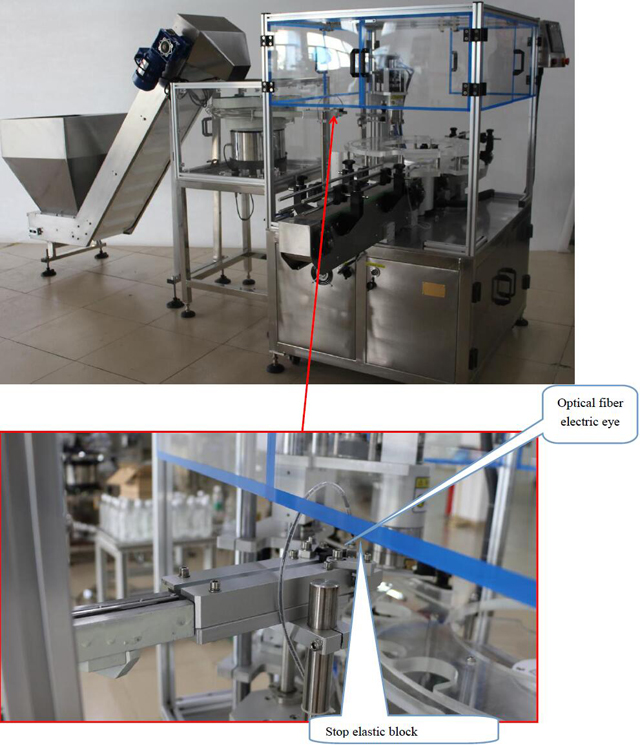

Víko-Delivery Electric Eye

Při provozu v automatickém režimu je účelem tohoto elektrického oka detekovat příchozí kryty.

Při detekci příchozího víka se "vynášecí mechanismus" zvedne pro odběr materiálu.

Víko-Delivery Electric Eye

Při provozu v automatickém režimu: Účelem tohoto elektrického oka je detekovat příchozí lahve.

Když je detekována příchozí láhev, "mechanismus uzávěru uzávěru" otočí uzávěr uzávěru směrem dolů.

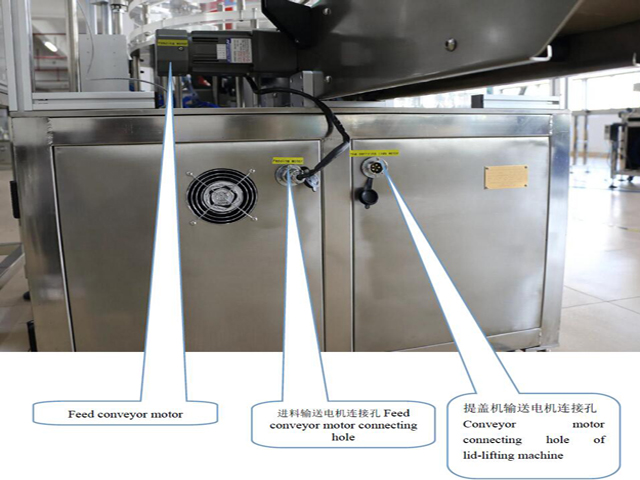

Tlačítko Přepínač A Kabelový Port

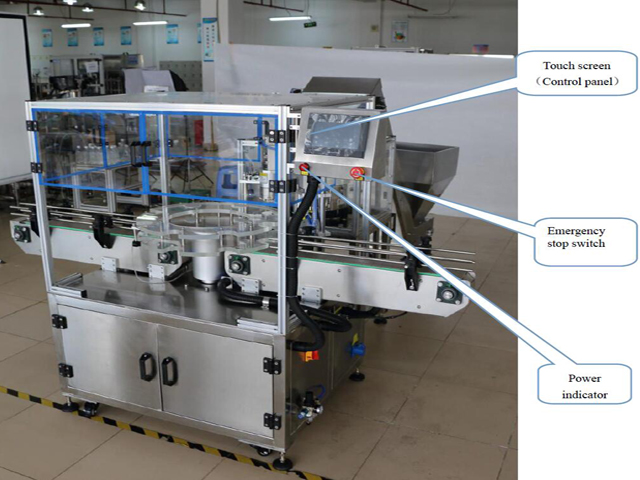

Dotyková obrazovka a nouzové zastavení


Regulátor vibrační desky podávacího motoru a víka

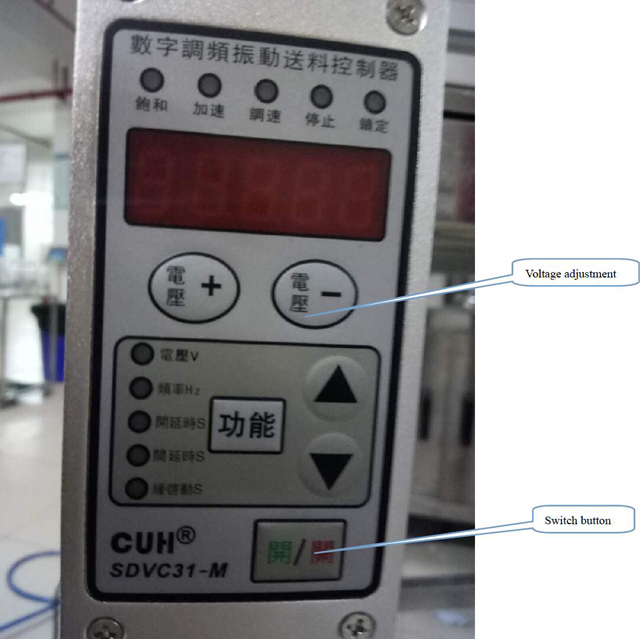

Ovladač vibrační desky

Ovladač vibrační desky: Úpravou napětí upravte rychlost vybíjení.

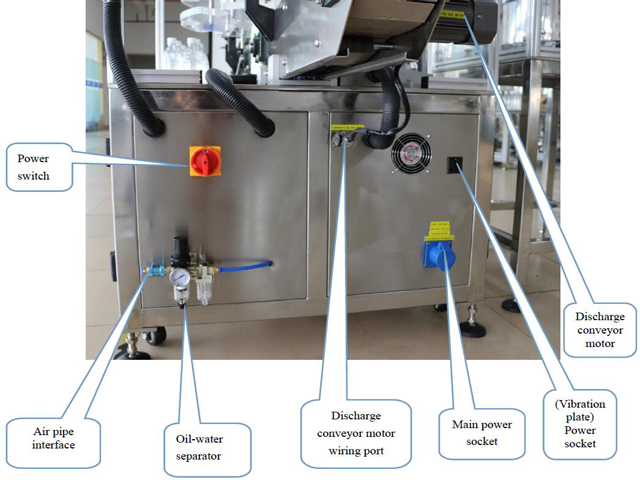

Vypínač a zásuvky

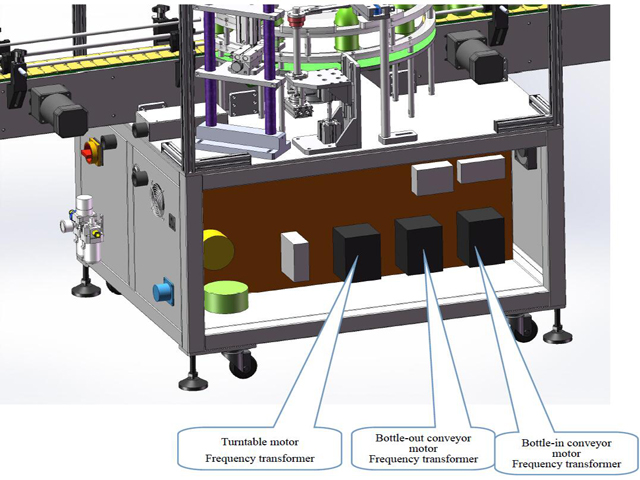

Regulátor motoru

Frekvenční transformátor: Nastavením tlačítka frekvenčního transformátoru upravte otáčky motoru.

Alarm a způsob odstraňování problémů:

1. Bylo stisknuto nouzové zastavení. Stiskněte nouzové zarážky na krytu stroje a vedle dotykové obrazovky.

2. Výstup dosáhne nastavené hodnoty. Nastavte výstup, stisknutím tlačítka Clear vymažete aktuální výstup.

3. Pokud nejsou uzávěry detekovány po dlouhou dobu, zkontrolujte je. Zkontrolujte indukční vlákno uzávěru láhve, zda je dobře zajištěno. Zkontrolujte, zda jsou kryty na svém místě nebo ne.

4. Pokud nejsou láhve detekovány po dlouhou dobu, zkontrolujte je. Zkontrolujte, zda jsou lahve na svém místě.

Elektrické nastavení oka:

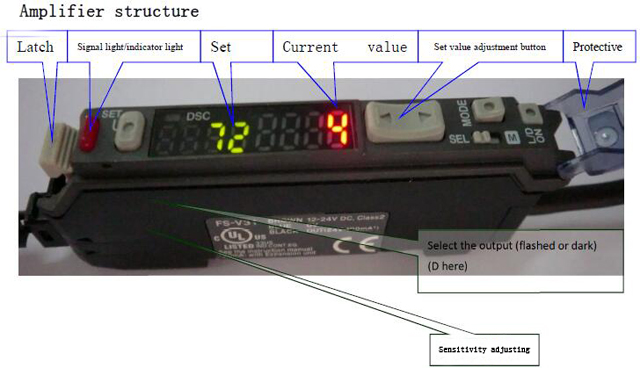

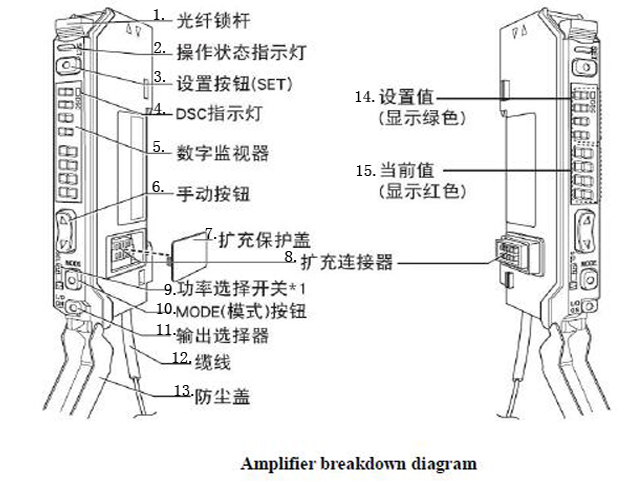

Struktura zesilovače

Schéma pro optické vlákno:

1. Zámek optických vláken

2. Indikátor provozního stavu

3. Nastavte

4. Kontrolka DSC

5. Digitální monitor

6. Tlačítko Manual

7. Rozšířený ochranný kryt

8. Rozšiřující konektor

9. Přepínač napájení

10. Tlačítko režimu

11. Volič výstupu

12. Kabely

13. Ochrana proti prachu

14. Nastavit hodnotu (zeleně)

15. Aktuální hodnota (červeně)

Pracovní proces pro nastavení optických vláken

1. Když elektrické oko spadne do mezery, červená hodnota proudu je 144.
2. Když elektrické oko dopadne na štítek, červená hodnota proudu je 4.
3. Upravte nastavenou hodnotu, přibližně 1/2 hodnoty, kterou je elektrické oko na papíře těla (v mezeře mezi objekty, které mají být detekovány) a hodnota, kterou je elektrické oko na papíře, je nastavená hodnota (144 4)/2=74, pomocí ručního tlačítka upravte nastavenou hodnotu na 74.
4. Posuňte mezeru mezi štítky tam a zpět v místě elektrického oka a červeného „signálu/indikátoru“.

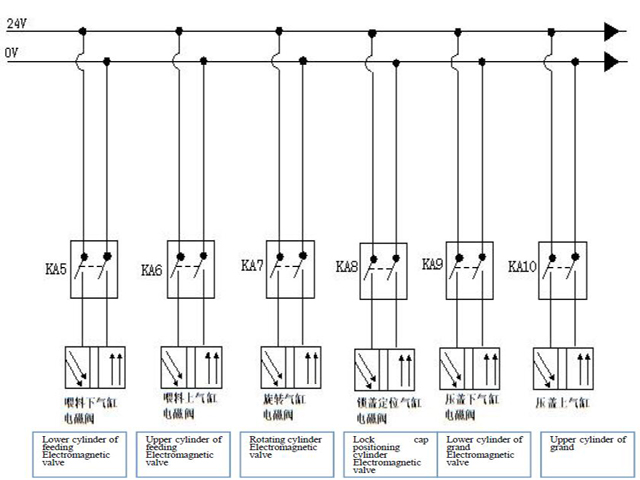

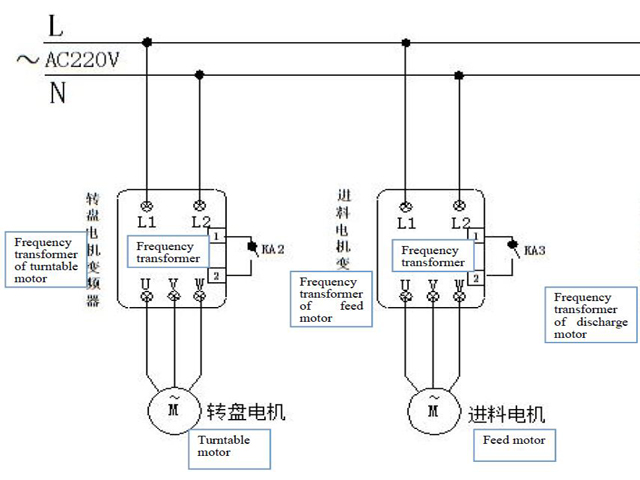

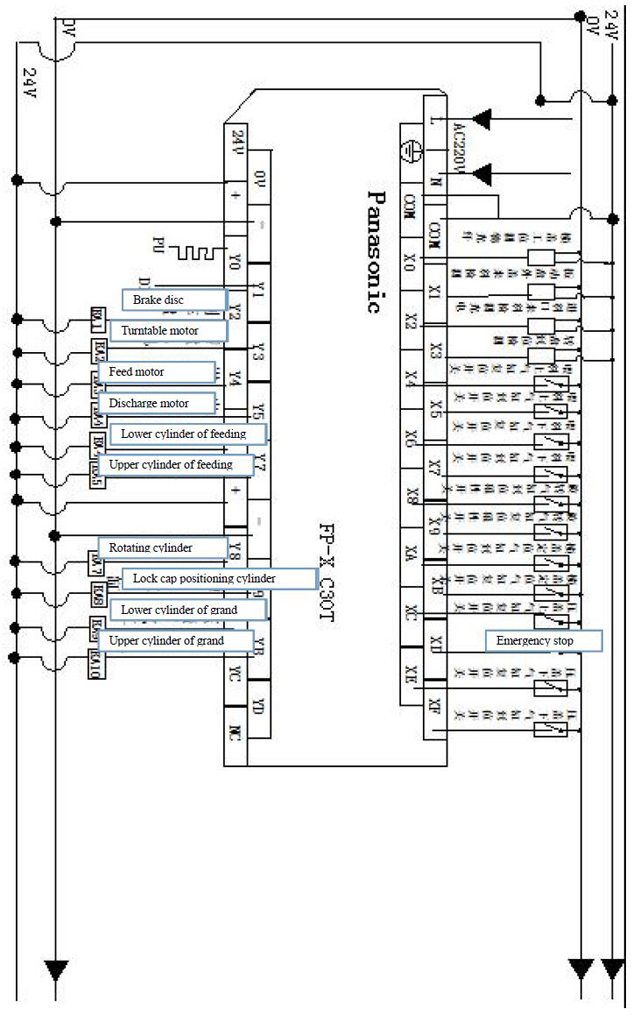

Schéma obvodu

Stroj na uzavírání lahví na údržbu

1. Pro prodloužení stroje a optimalizaci funkce stroje je nutné stroj kontrolovat a udržovat;

• Pracovní stroj by měl být udržován každé tři měsíce;
• Ložisková a ozubená převodová část musí být mazána mazivem;
• Mazání musí být prováděno pravidelně;
• Olej na kluznou dráhu (N68) by měl být přidán do dílu jako pohyb vratného mechanismu nebo zvedání dvakrát denně;
• Automobilový olej (N68) by měl být přidán do rotačních nebo výkyvných částí;
• Každých půl měsíce přidejte mazivo do drážky vačky;
• Každý měsíc jednou pro olejovou trysku přidáním maziva;

2. Nikdy nepoužívejte kovové nástroje k úderům nebo škrábání povrchu, kde je lepení slepeno na součástech, jako jsou součásti nebo forma.

3. Pokud se stroj na delší dobu zastaví, přidejte mazivo pro mazání součástí, jako je převodovka nebo ložisková část; Stroj také ošetřete voděodolnou ochranou.

4. Na stroj nikdy nepokládejte žádné předměty, aby nedošlo k poškození stroje.

5. Pravidelně čistěte prach uvnitř součástí a také kontrolujte všechny šrouby a opravte všechny uvolněné šrouby.

6. V určitou dobu zkontrolujte šrouby ve svorkách pro zapojení a ujistěte se, že je šroub upevněn;

7. Zkontrolujte, zda v natažené dráze vedení od elektrických skříní není nějaká uvolněná stanice; Pokud je díl příliš volný, šroub znovu zajistěte, aby nedošlo k oděru nebo poškození izolační vrstvy, což může způsobit elektrický únik.

8. Zkontrolujte snadno opotřebitelné špunty a poškozené včas vyměňte;
