Poloautomatický skládací štítkovací stroj na kabelový drát

Poloautomatický skládací štítkovací stroj pro potisk kabelů a drátěných štítků

Model: VK-T807
Přesnost označení: ±0,2 mm;
Rychlost etiketování: 1500-1800ks/H
Malý průměr drátu Typ: Rychlost 2000p ks/h
Použitelná velikost produktu: Základní typ: Průměr: 6~15mm
Typ s malým průměrem: 1~5mm
Typ s velkým průměrem: Více než 15 mm je třeba přizpůsobit
Použitelná velikost štítku: Délka: 25 ~ 210 mm Produkty mimo tento rozsah je třeba přizpůsobit Šířka: 10 ~ 65 mm
Celková velikost: 850*650*1300 Délka × Šířka × Výška, dlouhý štítek zvětší rozměr šířky
Vhodné napájení: 220v/50hz;
Celková hmotnost: 128 kg.

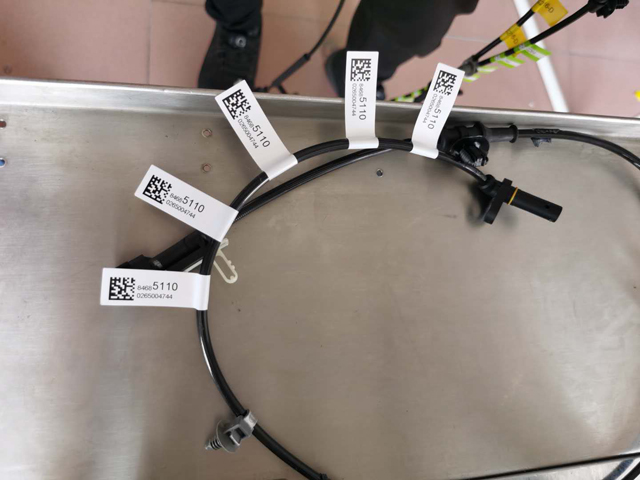

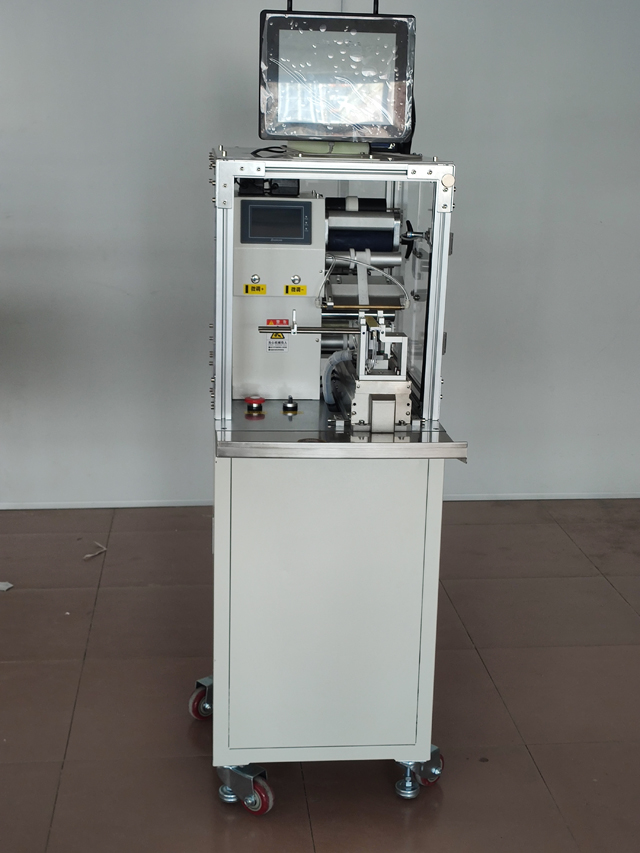

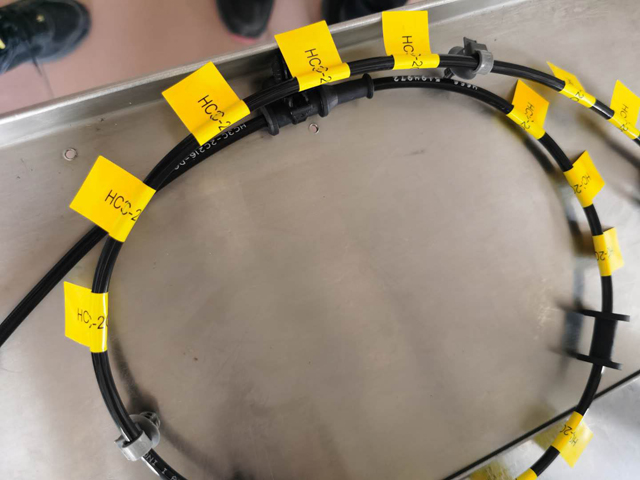

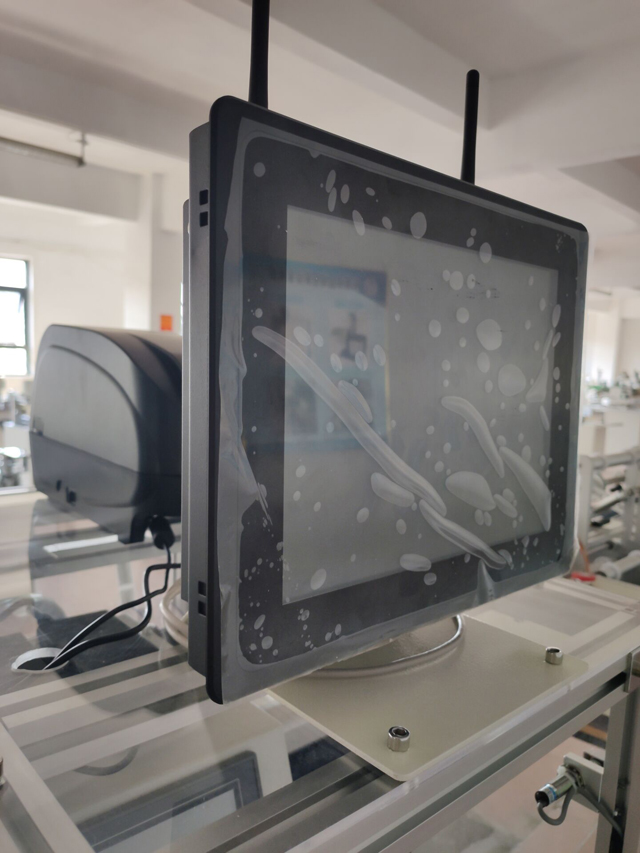

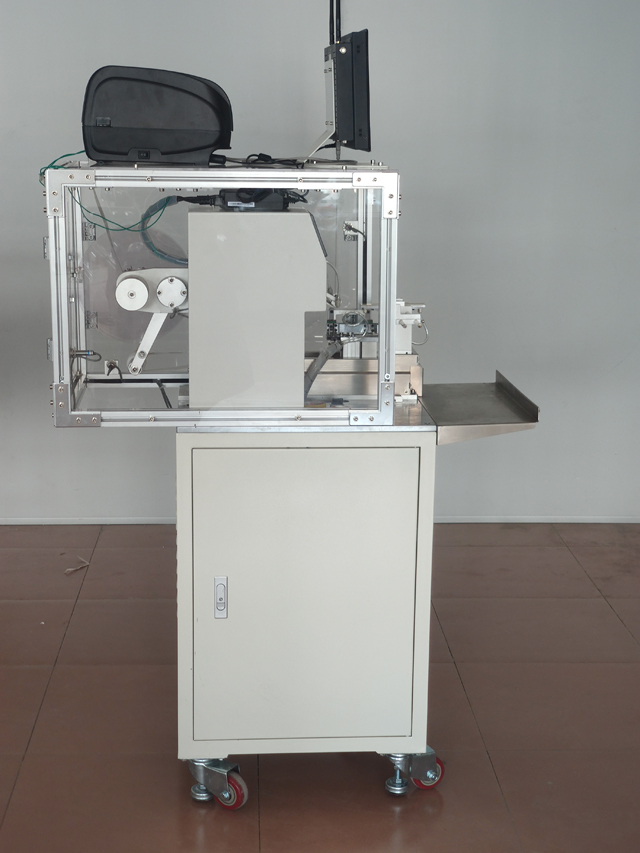

Qr kodér s částí tiskárny v reálném čase

Technické parametry standardního modelu, další speciální požadavky a funkce lze přizpůsobit.

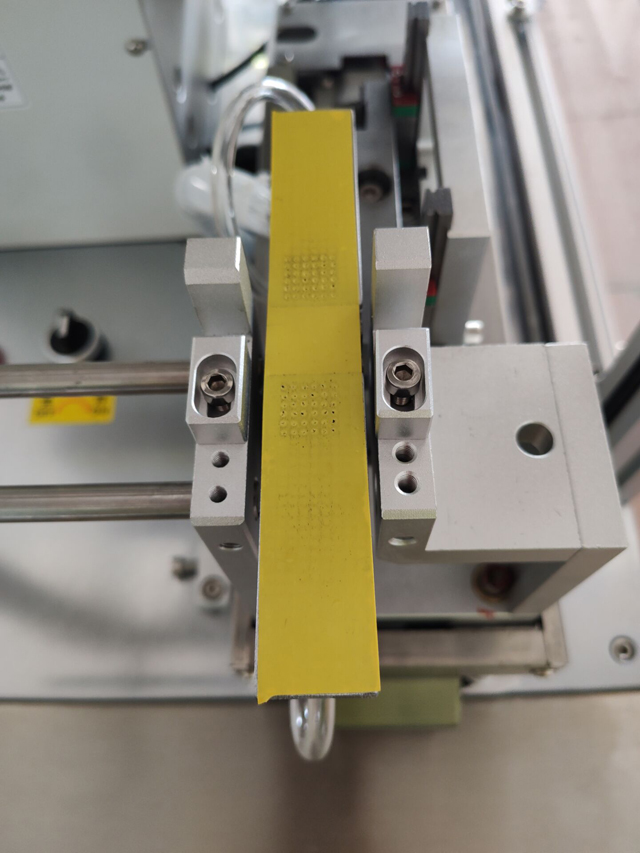

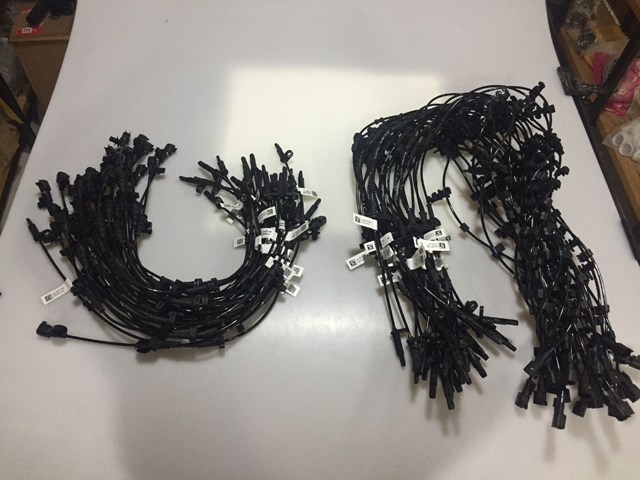

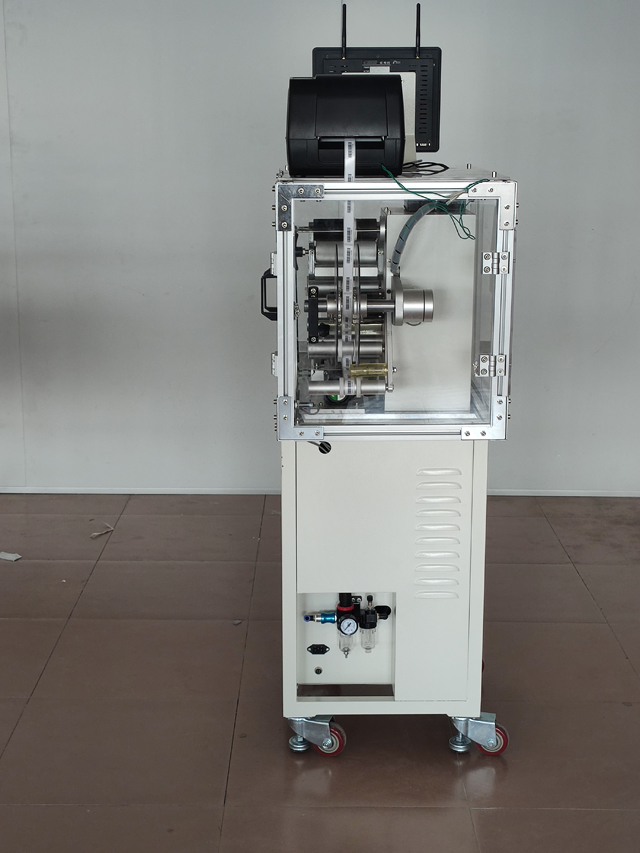

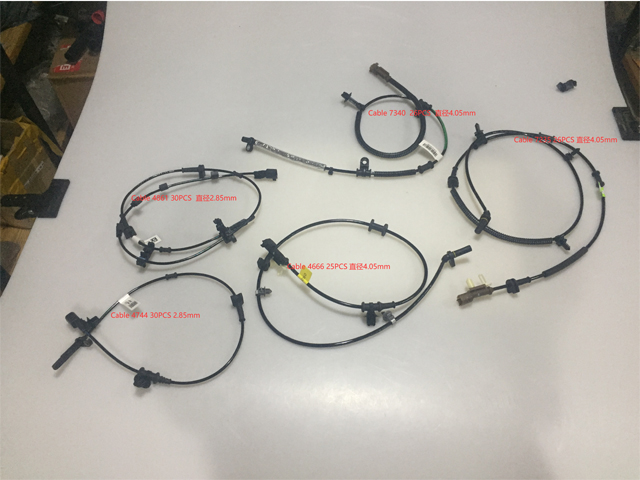

Použitelné pro skládání štítků na všechny druhy drátů a kabelů, jako jsou elektrická vedení, kabely periferních počítačů, kabely elektronických senzorů, kabely sluchátek, elektrické vedení, vedení z optických vláken, kabelové vedení, trubkové kabely, kabely USB, kabely faxů / tiskáren atd.

Použitelné pro širokou škálu velikostí produktů, snadné nastavení a výměna různých produktů.

Operační proces:

Základní princip: Senzor detekuje procházející produkt, vrátí signál do systému řízení etiketování, signál zpracuje zpracováním PLC, doručí etiketu na přednastavenou pozici produktu ve vhodnou dobu, když produkt proteče krycím mechanismem, etikety budou pevně zakryty, etiketování akce je dokončena.

Postup: Nasadit produkt -> Detekce produktu (automaticky) -> Označení (automaticky) -> Krytí (automaticky) -> shromáždit označený produkt.

Vlastnosti

Široká škála aplikací, vhodná pro různé specifikace produktu;

Pohodlné použití, široký rozsah nastavení, značení na produktech různých specifikací.

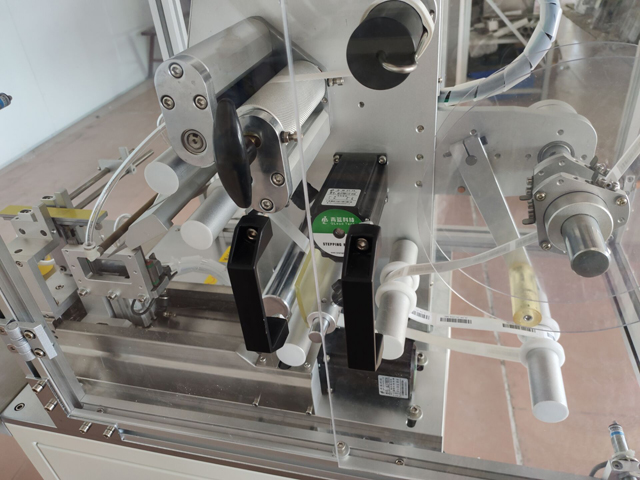

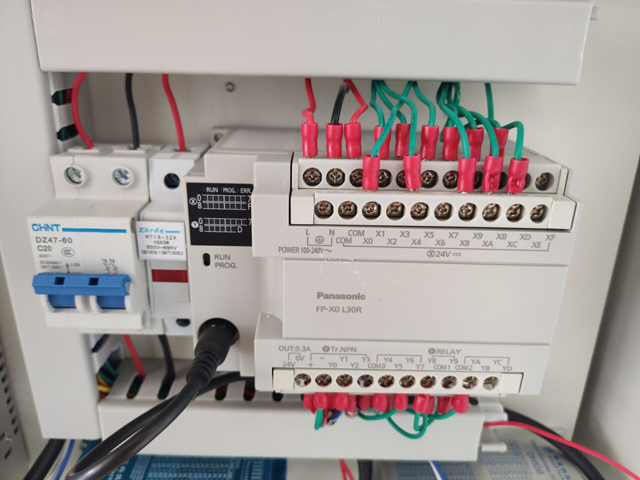

Vysoká stabilita, pokročilý elektronický řídicí systém sestávající z Panasonic PLC Germany štítek elektrického oka, podpůrné vybavení 7 × 24hodinový provoz;

Rozsah použití:

Použitelný štítek: samolepicí štítek / film, elektronický monitorovací kód, čárový kód atd.

Použití: dráty a kabely, velká šířka, více specifikací, vysoce přesné skládací štítky.

Použitelný průmysl: Široce používaný v elektronice, drátech, kabelech a dalších průmyslových odvětvích.

Použití: značení vodičů, značení počítačových periferií, USB kabel atd.

Skládací zařízení lze upravit, neproduktový sortiment lze přizpůsobit podle vzorků zákazníků.

Jak obsluhovat etiketovací stroj?

Před uvedením do provozu potvrďte napájecí napětí (ac220v), tlak vzduchu 4-6kgf a externí napájecí zdroj musí mít spolehlivé uzemnění.

Napájení.

Neblokujte chladicí otvor šasi.

Neprofesionální technici přísně zakazují otevírání podvozku.

Provozní rozsah tělesného kontaktu je při provozu zařízení přísně zakázán.

Při poruše zařízení by měl být nejprve sepnut hlavní vypínač a elektrická údržba je přísně zakázána.

Stroj se používá pro operaci skládání a etiketování kabelového svazku a kruhové tyče.

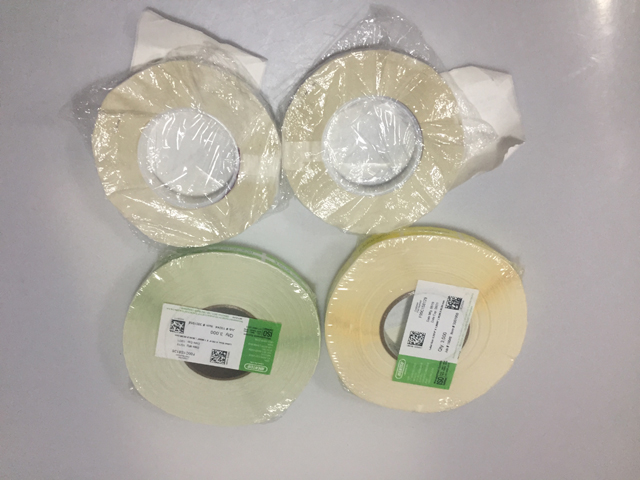

Použitelné parametry štítku: vnitřní průměr 76 mm role štítku a vnější průměr max240 mm; (ostatní specifikace by měly být opraveny). Materiál štítku: PVC, mazlíček, látka, papír a tak dále; specifikace štítku: dle konkrétního stroje

Přesnost označení: = 0,2 mm;

Kapacita: 1500 ks/h;

Vnější rozměr: 630*740*1040 mm (d*š*v);

Hmotnost stroje: asi 86 kg;

Použitelný kabelový svazek: podle konkrétního stroje

Popis operace

Instalace:

Přesune zařízení do požadované montážní polohy.

Sešlápněte brzdu univerzálního kola a zafixujte univerzální kolo, aby bylo hladké.

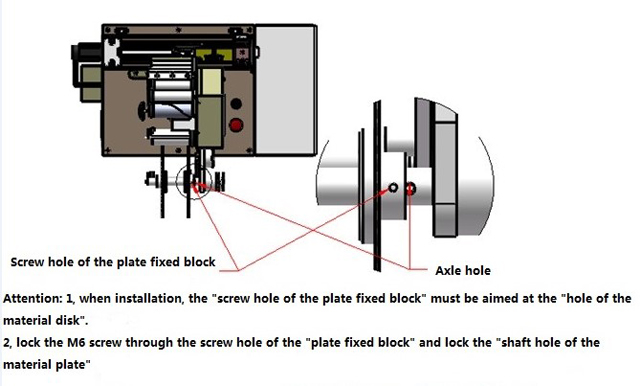

Štítek usměrňovač: při instalaci musíme připevnit „otvor pro šroub v bloku upevnění disku“ k „otvoru hřídele materiálu“ a šroub m6 zašroubovat otvorem pro šroub v bloku pro upevnění materiálu a zajistit jej do otvoru osy zásobník na materiál.

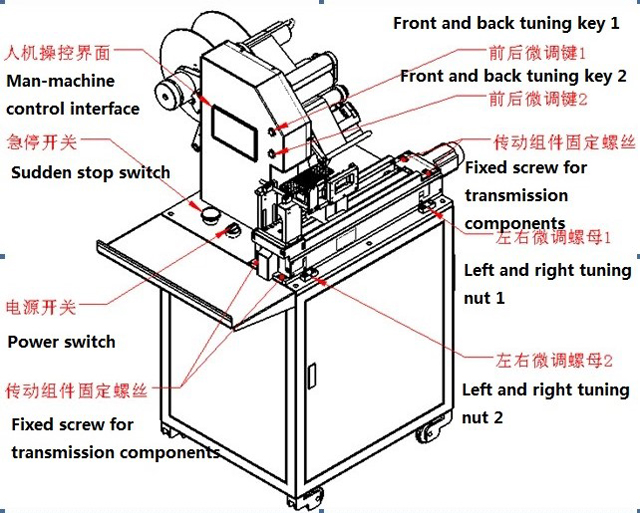

Vzhled zařízení, důležité části a ovládací rozhraní člověk-stroj

Důležité díly.

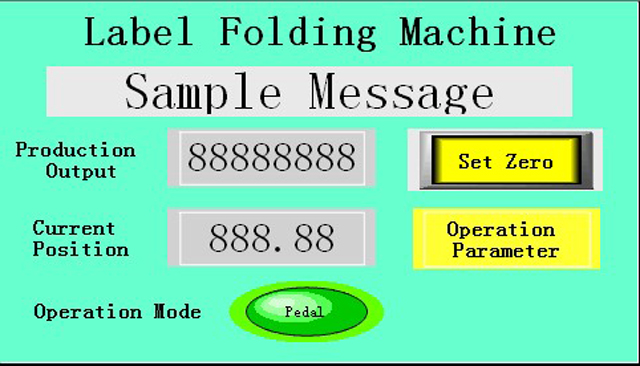

Hlavní obrázek.

Výstup: počítání kapacity, stiskněte tlačítko "nula výstupu" na nulu;

Aktuální poloha: zobrazení vzdálenosti polohy v reálném čase posuvného režimu modulu přenosu štítků, jednotka mm;

Provozní režim je "automatický" a "nášlap" dvou druhů.

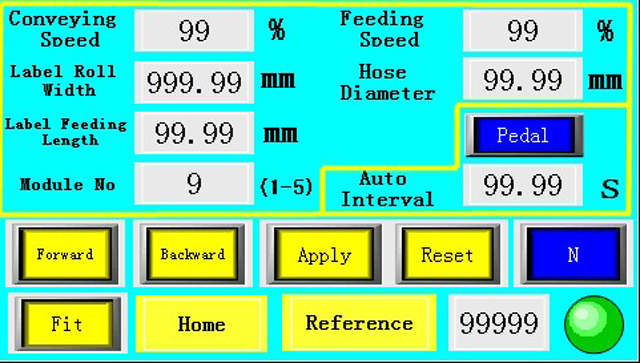

Uživatelské parametry

Standardní rychlost desky: rychlost provozu indikační desky, upravená podle 0-100%.

Rychlost značky: odkazuje na rychlost stahování štítku ze stahovací desky, upravená o 0-100 %.

Šířka spodního papíru: šířka štítkového papíru, jednotka mm.

Průměr drátu: vstup s jedním průměrem drátu, plochý drát nebo více drátový vstup přímo pro boj s dvojnásobnou tloušťkou, mm.

Délka značky: ovládejte délku štítku ze stahovací desky, jednotka mm.

Vpřed: stiskněte tlačítko "vpřed", modul pohonu štítků se posune dopředu, tato funkce může upravit vzdálenost cílové polohy.

Zpět: stiskněte klávesu "zpět", modul pohonu štítků se posune zpět dozadu, tato funkce může být odladěna vzdáleností polohy štítkového bodu.

Nasadit: stiskněte tlačítko "fit", přímý válec upínací vzduchové desky a modul pro umístění kabelového svazku posunou horní a spodní pohyblivé válce. Tato funkce může odladit vzdálenost mezi kabelovým svazkem a upnutím vakuové desky.

Reset: po resetovacím tlačítku otočte hlavičku zpět na nulu.

Elektřina: po výměně různých specifikací základního papíru štítků dlouze stiskněte elektrická tlačítka, aby se systém automaticky naučil štítky a spodní proniknutí papíru.

Operační metoda:

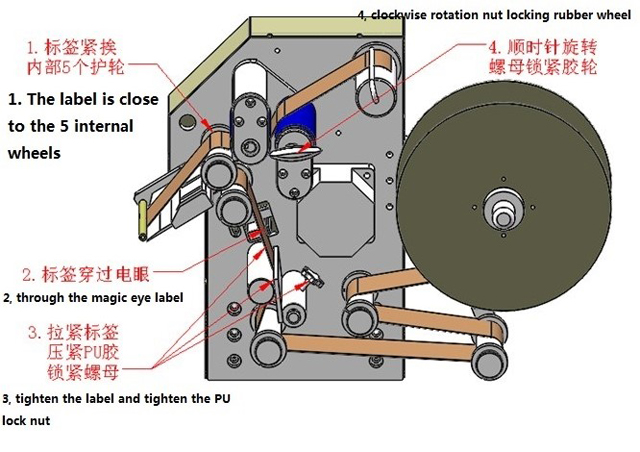

Štítek je nainstalován a štítek je nainstalován, jak je uvedeno níže, na odstraňovací modul.

Otočte hlavním vypínačem ve směru hodinových ručiček a zapněte napájení. Stiskněte tlačítko stop a otočte ve směru hodinových ručiček.

Spínací a seřizovací stroj

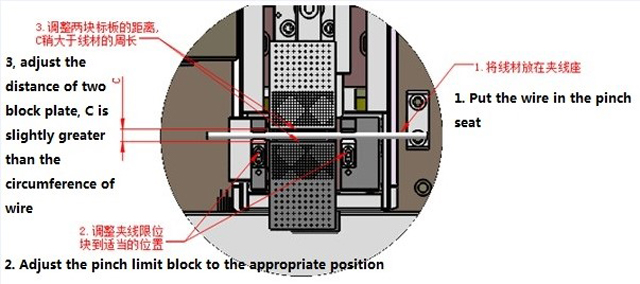

Podle průměru drátu, seřízení, připojovacího sedla, vzdálenosti mezi deskami, jako na následujícím obrázku

Zadejte šířku spodního papíru v šířce spodního papíru z obrázku 3 a průměr drátu se zadá do průměru drátu.

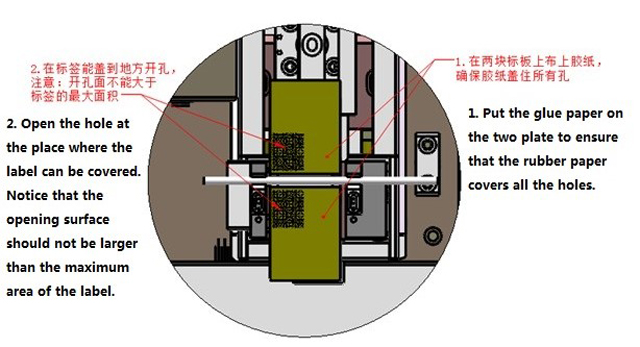

Lepicí páska a otvory

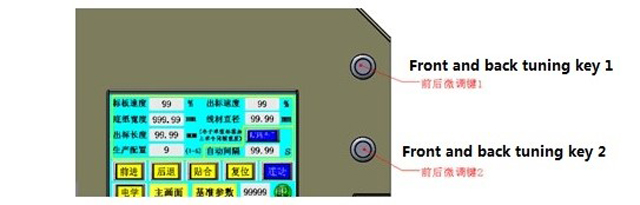

V procesu výroby, pokud není etiketa zarovnaná před a za etiketou, lze ji upravit přímo ve sloupci „šířka spodního papíru“. Může se také pohybovat "přední a zadní tónová klávesa "1" přední a zadní mikro ladící klávesa 2", každý pohyb se změní o 0,1 mm.

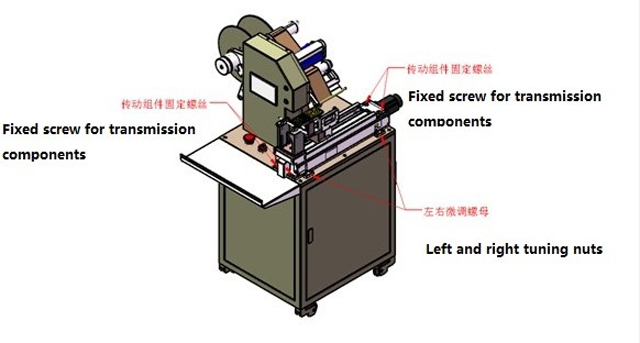

Označte levý a pravý nastavovací stroj

Pokud jsou štítky přehnuté, pokud levá a pravá strana nejsou zarovnány, musí se čtyři součásti převodovky volně povolit, pak by se měla levá a pravá ozdobná matice seřídit podle směru odchylky a stupně štítků. Nakonec je třeba uzamknout čtyři součásti převodovky.

Údržba a údržba

Přísně zakažte tlak, prosím udržujte v čistotě kdykoli.

Aby bylo možné stroj namazat včas. Aktivní poloha standardní dlahy se přidává jednou za měsíc. Pokud existuje mazací olej, zkontrolujte časování oddělovací misky, pokud ne včas doplňte.

Tři měsíce na kontrolu opotřebení synchronního řemene na různých částech stroje
