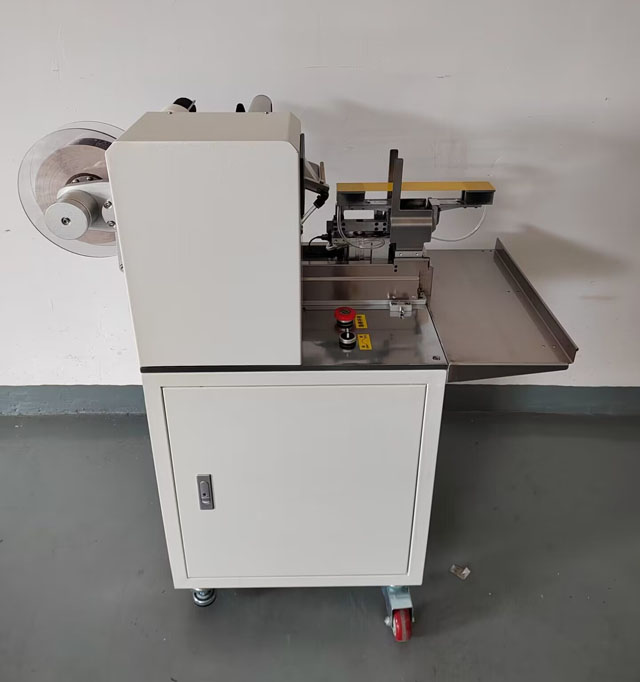

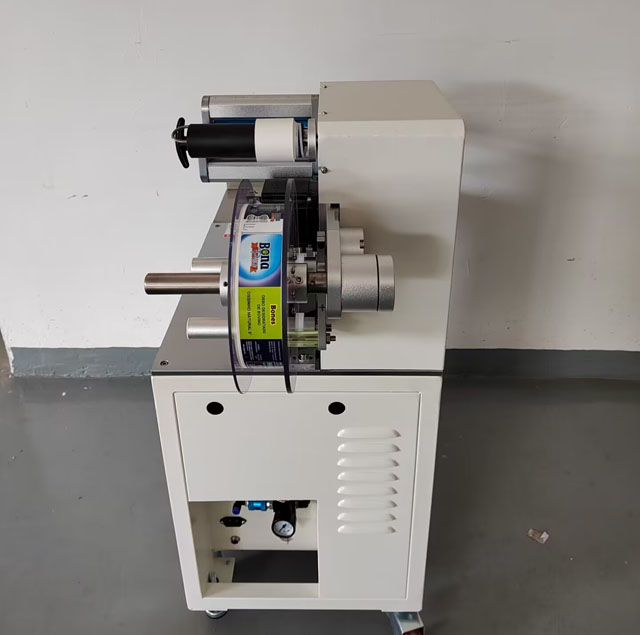

Poloautomatický aplikátor štítků s vlajkou pro balení krmiva pro psy z kostí

• Tento stroj se používá pro skládací etiketování kabelových svazků a kulatých tyčí, stejně jako psích kostí, trubek pro domácí mazlíčky atd.;
• Použitelné parametry štítku: vnitřní průměr cívky štítku 76mm, vnější průměr Max 240mm; (Další specifikace je třeba přizpůsobit),
• Materiál štítku: PVC, PET, látka, papír atd.;
• Specifikace štítku: dle konkrétního stroje.
• Přesnost označení: ± ≤ 0,2 mm;
• Kapacita: 1500 ks/h;
• Tlak vzduchu :0,4-0,6Mpa Spotřeba vzduchu 0,15m3/min
• Napájení 220V/50-60HZ/jednofázový (americký standard lze přizpůsobit)
• Celkový rozměr: 630 * 740 * 1040 mm (D * Š * V);
• Hmotnost stroje: asi 86 kg;

Poloautomatický skládací štítkovací stroj ("Vlajka" je termín používaný v průmyslu k označení signálu na štítku, který upoutá pozornost, který upozorňuje spotřebitele, aby si štítek pozorně přečetli kvůli významným novým informacím).

Vlajkový štítek je ideálním produktovým řešením pro identifikaci produktů a jejich vzájemné rozlišení. Pokud máte mnoho podobných produktů, které vypadají podobně, štítek vlajky vám může nabídnout způsob, jak je lépe identifikovat. Například počítačové kabely používají tento typ štítků hodně. Štítek vlajky je ale běžný i u šperků. Zde obchody označují jednotlivé prsteny, náramky a náhrdelníky štítkem s vlajkou.

Pomocí štítku můžete jednoduchým, ale účinným způsobem identifikovat účel produktu (kabel VGA nebo HDMI). Označení příznaku názvu pochází z „prvku příznaku“, který je vytvořen díky použití štítku. Vlajkové štítky se vyrábějí z odolného materiálu a umisťují se kolem určitého produktu.

Kromě uspořádání vašich produktů dodává štítek s vlajkou také vašemu produktu větší vizuální přitažlivost. Tímto způsobem se odlišíte od konkurence a získáte další prostor pro informace o vašem produktu.

Používejte vlajkové štítky pro funkční i komerční účely.

Předně děkujeme, že jste si vybrali náš produkt - poloautomatický vlajkový skládací etiketovací stroj. Abyste mohli plně využívat funkce tohoto produktu a zajistit vaši bezpečnost a zájmy, přečtěte si prosím před instalací pozorně tento návod.

Bezpečnostní opatření pro provoz poloautomatického štítkovače:

• Před zapnutím zkontrolujte napájecí napětí (AC220V), tlak vzduchu 4-6 kg a externí napájecí zdroj musí být spolehlivě uzemněn.
• Neblokujte chladicí otvor pouzdra.
• Neprofesionální technici mají zakázáno pouzdro otevírat.
• Je přísně zakázáno dotýkat se akčního dosahu, když je zařízení v provozu.
• V případě poruchy zařízení nejprve vypněte hlavní vypínač a údržba pod napětím je přísně zakázána.

Výkon a parametry poloautomatického stroje na štítkování vlajkového typu:

• Tento stroj se používá pro skládání a označování drátěných postrojů a kulatých tyčí, jakož i produktů na žvýkání psích kostí pro domácí mazlíčky;
• Použitelné parametry štítku: vnitřní průměr cívky štítku 76mm, vnější průměr Max240mm; (Další specifikace je třeba přizpůsobit),
• Materiál štítku: PVC, PET, látka, papír atd.;
• Specifikace štítku: dle konkrétního stroje.
• Přesnost označení: ± ≤ 0,2 mm;
• Kapacita: 1500 ks/h;
• Celkový rozměr: 630 * 740 * 1040 mm (D * Š * V);
• Hmotnost stroje: asi 86 kg;
• Použitelný typ: podle konkrétního modelu.

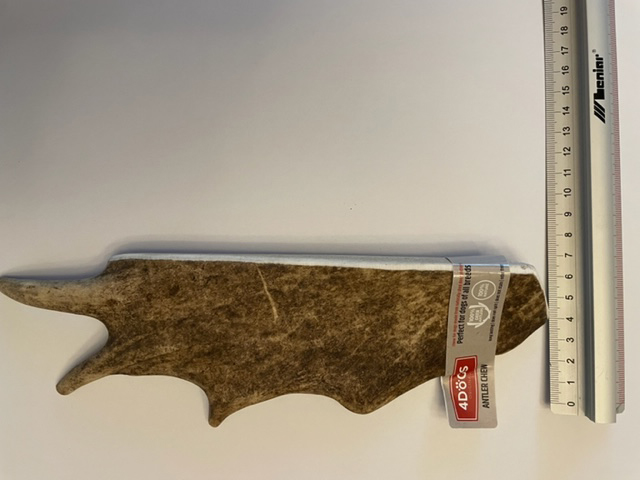

Vzorky psích kostí:

Návod k obsluze poloautomatického štítkovacího stroje:

Instalace:

1. Přesuňte zařízení do požadované montážní polohy.
2. Stiskněte brzdu univerzálního kola a upevněte univerzální kolo, aby bylo stabilní.

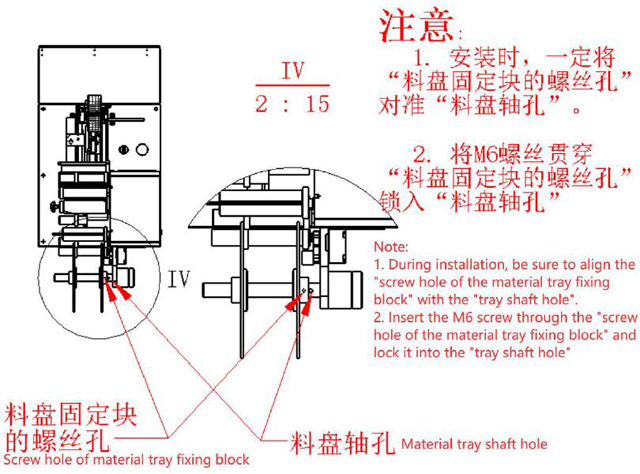

3. Instalace přepážky štítků: během instalace se ujistěte, že jste zarovnali „otvor pro šroub v bloku pro upevnění misky“ s „otvorem hřídele žlabu“ a zajistěte šroub M6 skrz „otvor pro šroub v bloku pro upevnění misky“ do „otvoru v hřídeli žlabu“ "

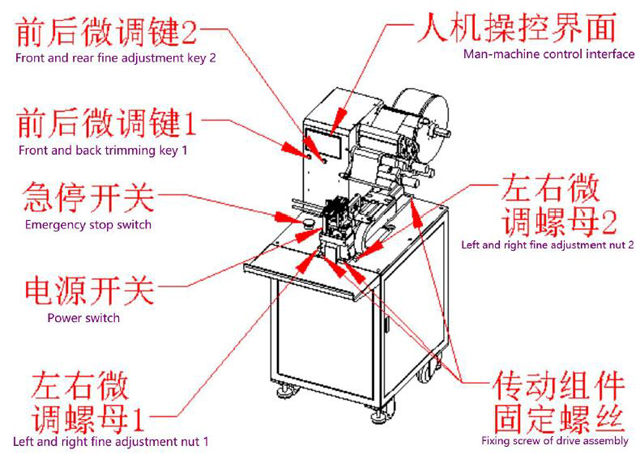

Vzhled zařízení, důležité části a ovládací rozhraní člověk-stroj

Důležité díly.

Hlavní obrazovka.

• Množství dávky: Když je skutečný výkon větší nebo roven plánovanému výkonu, zařízení přestane fungovat.
• Množství: Počet výstupů lze vynulovat stisknutím tlačítka "Set Zero".
• Označování bylo odemčeno (označování zahájeno)/zamčeno (označování pozastaveno):
• Po zastavení označování na určitou dobu ("samoblokování" na obrazovce "manuální ovládání" může nastavit čas, jednotkou jsou "sekundy") se systém automaticky uzamkne (označení pozastaveno) a stisknutím tohoto tlačítka odemknete.

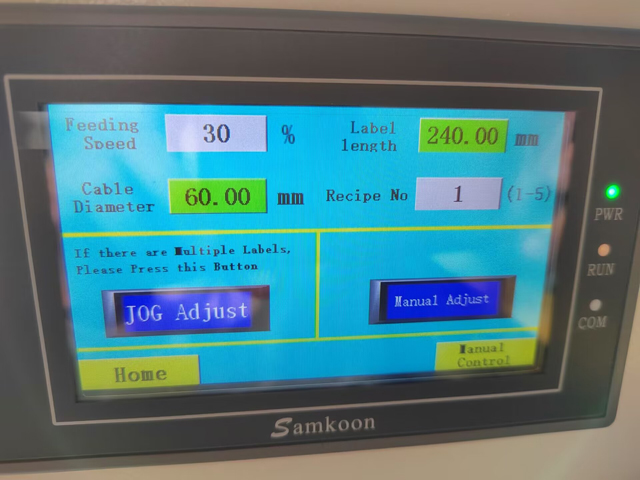

Parametry.

• Rychlost podávání: A. Vztahuje se k rychlosti stahování etiket ze stahovací desky, upravená o 0-100 %.
• Délka štítku: Délka jednoho štítku v mm.
• Recept č.: Lze rezervovat pět skupin.
• Jog: Klikněte na tuto klávesu a systém štítek jednou automaticky vysune.
• Dlouhé stisknutí a vysunutí štítku: stiskněte a podržte toto tlačítko, dokud se neobjeví „OK“ a délka štítku se jednou vypočítá automaticky.

Ruční ovládání

• Zpoždění příjmu štítku: čas do pauzy po dokončení štítku a otevření desky absorbující štítek.
• Rychlost štítku: rychlost hlavy indikátoru přijímající štítek, upravená o 0-100%.
• Délka štítku: ovládání délky odlepení štítku z štítku v mm.
• Aktuální poloha: zobrazení vzdálenosti polohy v reálném čase posuvného modulu přenosu štítků, jednotka: mm;
• Zpoždění označení: Po aktivaci indukčního spínače vodičem bude označení zpožděno.
• Samozamykání: nastavte, jak dlouho se po zastavení štítku automaticky uzamkne.
• Vpřed: stiskněte tlačítko "Vpřed", modul pohonu štítků se posune dopředu a tato funkce může upravit vzdálenost pozice příjmu značky.
• Zpět: stiskněte tlačítko "Zpět", modul pohonu štítků se posune dozadu a tato funkce může upravit vzdálenost původní polohy štítku.
• Reset: pohybem tlačítka reset vrátíte hlavu štítku na nulu.
• Foukání potrubí: kliknutím na toto tlačítko vyfouknete vzduch potrubím.
• Standardní sání: kliknutím na toto tlačítko odsajte standardní desku.
• Nasadit: stiskněte tlačítko "fit" a vzduchový válec upnutý přímou záslepkou a horní a spodní pohyblivý válec modulu pro umístění kabelového svazku se pohnou,
• Vyfukování štítku: kliknutím na toto tlačítko odsajte štítek pro vyfouknutí.
• Označit: stisknutím a podržením této klávesy odešlete štítek.
• Sériová akce/jedna akce: sériová akce znamená dokončení výrobního cyklu při každém spuštění a jediná akce znamená dokončení jediné akce při každém spuštění.

Operační metoda:

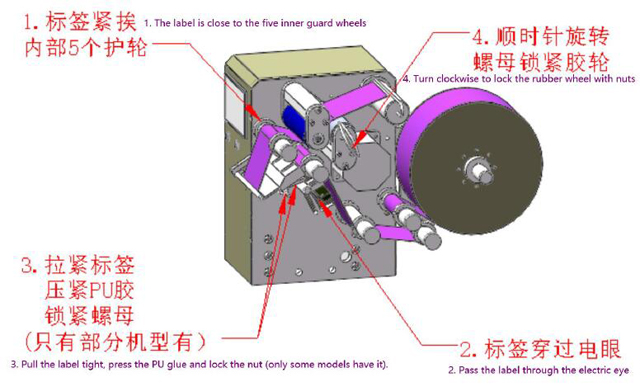

Pro instalaci štítku nainstalujte štítek na modul pro odstraňování štítků, jak je znázorněno na obrázku níže.

Nastartujte

Otočením hlavního vypínače ve směru hodinových ručiček zapněte napájení. Stiskněte tlačítko nouzového zastavení a otočte jím ve směru hodinových ručiček pro resetování.

Změna linky a seřízení stroje

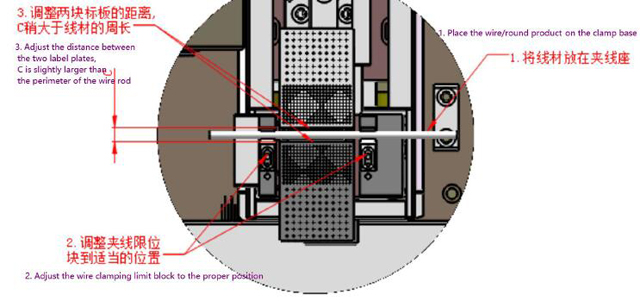

Podle průměru drátu upravte vzdálenost mezi kabelovou základnou a deskou, jak je znázorněno na obrázku níže

Zadejte šířku podkladového papíru a průměr drátu do sloupce šířky podkladového papíru na obrázku 3.

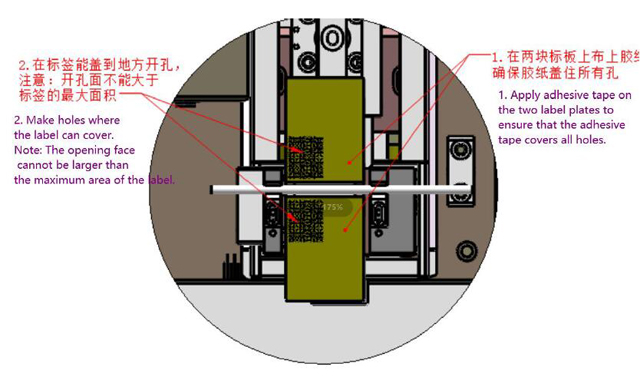

Nalepte pásku a vytvořte otvory

Přední a zadní strana štítku nejsou zarovnány

Ve výrobním procesu, pokud štítek není zarovnán zepředu a zezadu, můžete jej přímo upravit ve sloupci „Šířka spodního papíru“, Můžete také kliknout na „tlačítko jemného nastavení přední a zadní strany 1“ a „jemné přední a zadní nastavovací klíč 2" pro nastavení a změňte 0,1 mm při každém kliknutí.

Štítek vlevo a vpravo není zarovnán

Pokud levá a pravá strana štítku nejsou po přeložení štítku napůl zarovnány, nejprve povolte čtyři upevňovací šrouby sestavy pohonu, poté nastavte levou a pravou matici jemného nastavení podle směru odchylky a stupně štítku. a nakonec zajistěte čtyři upevňovací šrouby sestavy pohonu.

Údržba zařízení aplikátoru štítků typu vlajky:

• Silný tlak je přísně zakázán, prosím udržujte v čistotě kdykoli;
• Promazávejte a udržujte stroj podle plánu;
• Jednou za měsíc přidejte mazací olej do pohyblivé polohy štítku
• Pravidelně kontrolujte, zda je v olejové nádobce odlučovače oleje a vody mazací olej. Pokud ne, včas jej doplňte.
• Každé tři měsíce zkontrolujte opotřebení synchronního řemenu na všech částech stroje
