Poloautomatické uzávěry s očkem Skleněné sklenice Láhve Chuck Vakuový uzávěr

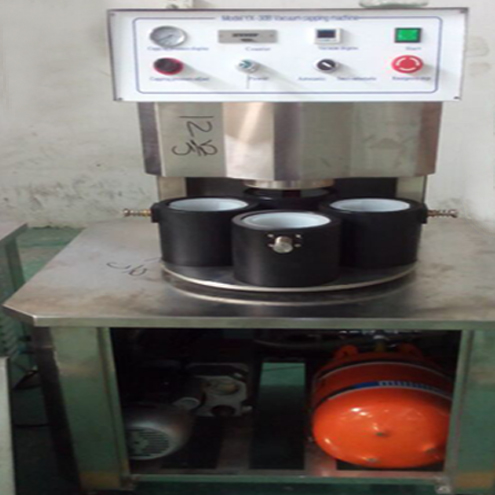

• Vakuový uzavírací stroj na skleněné nádoby VK-SVC
• Napájení: AC220V/50-60Hz
• Maximální rychlost: 1200-1500bph
• Výkon: ≤ 1,3 kW (včetně vakuové pumpy)
• Průměr uzávěru: Φ30-Φ85mm, Φ85-Φ110mm
• Výška láhve: 50-180 mm, 120 - 250 mm
• Průměr láhve: Φ30-Φ80mm Φ80-Φ150mm
• Mezní stupeň vakua: -0,08 MPa
• Torze čepičky: 5-25 NM
• Spotřeba vzduchu: 0,5m3/0,7Mpa
• Velikost stroje: 750 * 700 * 1350 mm
• Hmotnost: 157 kg

Zobrazit video

Tento sériový uzavírací stroj je zkoumán a vyráběn sami s dlouholetými výrobními zkušenostmi, je domácím originálním výtvorem, používá vakuové čerpadlo k vakuování, dostupný vysoký stupeň vakua, uzavírací moment a úroveň vakua lze nastavit na vyžádání kompatibilní s různými různé tvary a velikosti lahví pro uzávěr, silná kompatibilita a snadné nastavení.

Hlavní pneumatické a elektrické komponenty jsou od světoznámých značek, stabilní a spolehlivý výkon.

Široce se používá ve skleněných lahvích s pocínovaným uzávěrem vakuového uzávěru pro potraviny, konzervované potraviny, nápoje, koření, produkty zdravotní péče a další průmyslová odvětví.

Namísto utahování ze stran jako u řadového šroubovacího uzávěru má uzávěr sklíčidla sklíčidlo, které pevně uchopí uzávěr a otáčí uzávěrem shora na láhev, a proto lze svěrný mechanismus velmi přesně nastavit pro řízení krouticího momentu uzávěru.

Chuck Capping stroje jsou k dispozici od jednohlavých až po vícehlavé vysokorychlostní stroje. Velkou výhodou uzavíracího stroje je jeho škálovatelnost pro vysokorychlostní provoz a samozřejmě přesné utahování víka.

Nevýhodou uzávěru sklíčidla je to, že každá velikost láhve vyžaduje výměnu dílů a pokud se změní velikosti uzávěru, musí se změnit i všechna sklíčidla (nemluvě o možnosti, že třídění a doprava uzávěru může také vyžadovat výměnu dílů).

Při zvažování stroje na uzavírání sklíčidel by se mělo vážně uvažovat o použití stejných uzávěrů pro všechny lahve na lince, protože výměnné díly lahví jsou relativně levné pro výměnu sklíčidel pro různé uzávěry.

Hlavní technický parametr:

Model: VK-SVC

Napájení: AC220V/50-60Hz

Maximální rychlost: 1200-1500bph

Výkon: ≤ 1,3 kW (včetně vakuové pumpy)

Průměr uzávěru: Φ30-Φ85mm, Φ85-Φ110mm

Výška láhve: 50-180 mm, 120 - 250 mm

Průměr láhve: Φ30-Φ80mm Φ80-Φ150mm

Mezní stupeň vakua: -0,08 MPa

Torze čepičky: 5-25N.M

Spotřeba vzduchu: 0,5m3/0,7Mpa

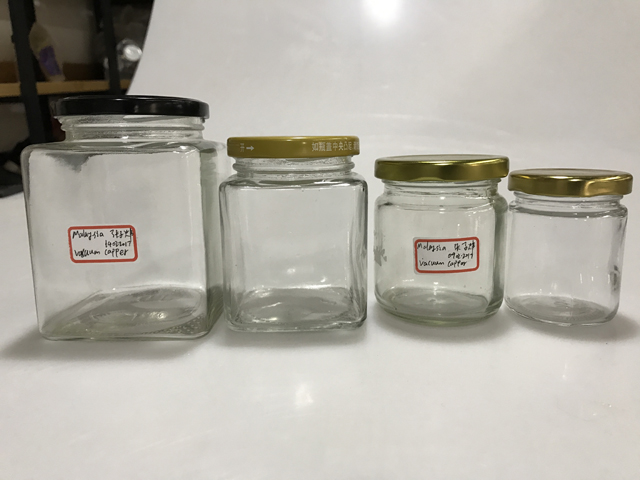

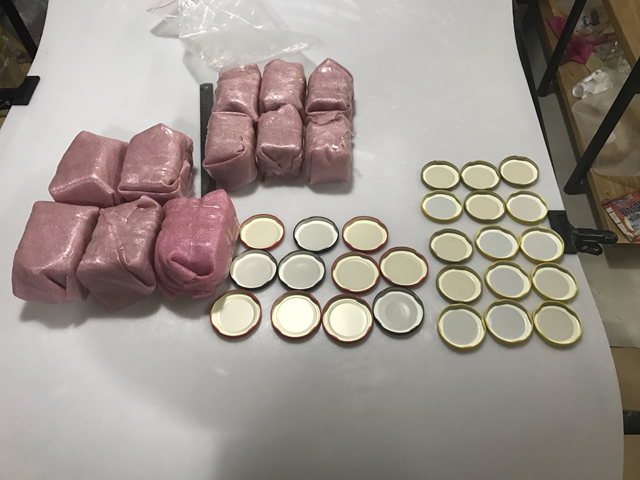

Stroj by měl být přizpůsoben podle skutečných vzorků sklenic / lahví zaslaných od zákazníků:

Návod k obsluze:

A. Struktura a pracovní zásady

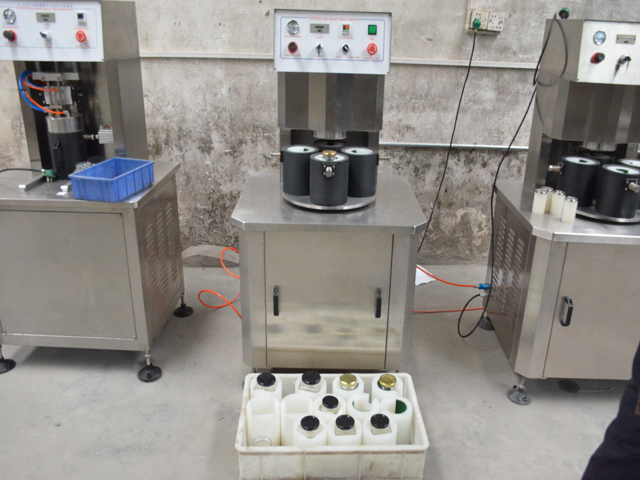

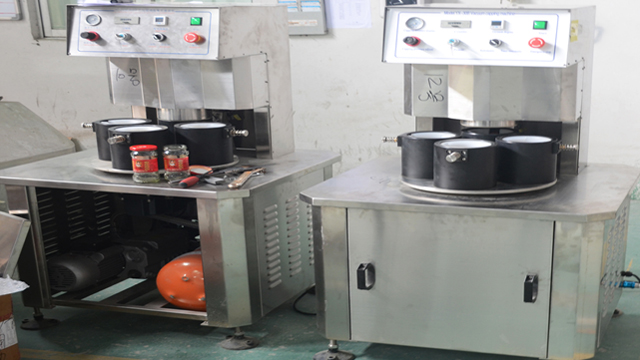

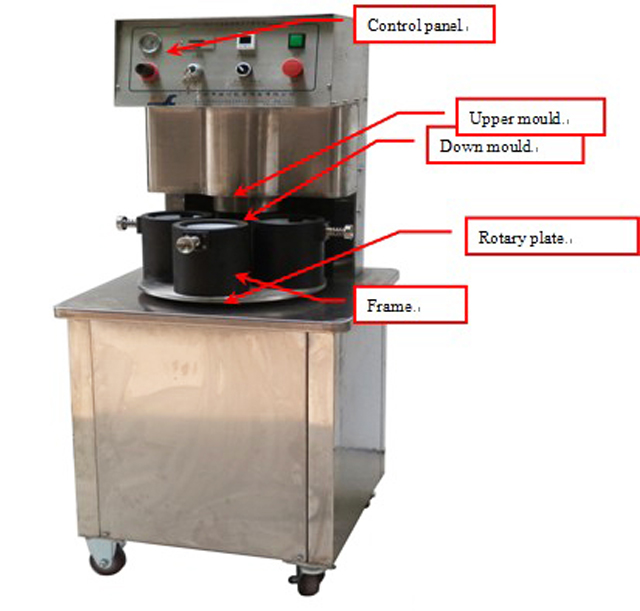

Obrázek 1 Vakuový uzavírací stroj

Pracovní principy a funkce

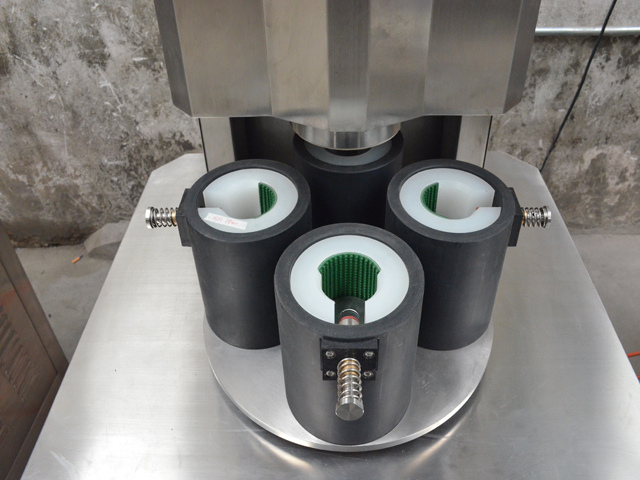

Tento stroj se skládá z rámu stroje, horní formy dolů, systému rotační polohy, konstrukce uzávěru, vakuového systému, elektrického a tlakového řídicího systému. Postup: Vložte sklenici s uzávěry do formy na prachové peří a poté ručně položte formu dolů do středu uzavírací hlavy. Poté bude stroj automaticky uzavřen vakuem.

Tento stroj má následující funkce:

1. Když umístíte spodní formu do středu uzavírací hlavy, stroj automaticky zavíčkuje vakuem;

2. Funkce nejnižšího nastavení vakua: pokud stroj nemůže dosáhnout výše nastaveného stupně vakua, stroj nebude pracovat pro další postup;

3. Funkce uzavíracího momentu: Krycí hlava se pohybuje vzduchovým válcem a lze ji nastavit tlakem;

Hlavní konstrukce a komponenty:

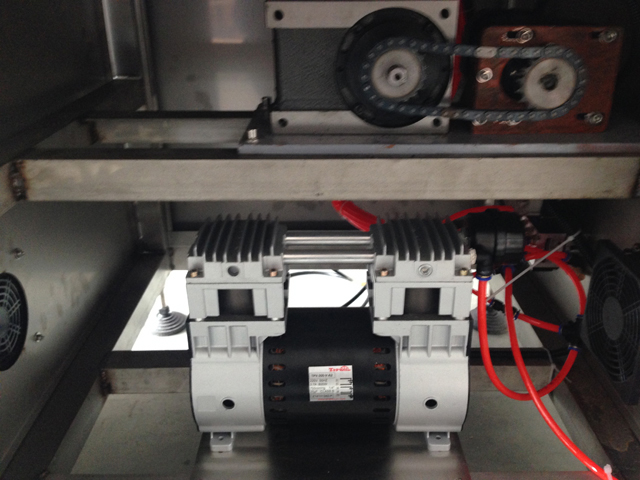

Vakuová pumpa a vakuová nádrž:

Vakuová pumpa a vakuová nádrž se používají k dosažení vakuové funkce, vakuová pumpa by měla být s vakuovým olejem, polovina vakuového oleje uvnitř je v pořádku. Není dovoleno stroj používat, pokud uvnitř již není vakuový olej.

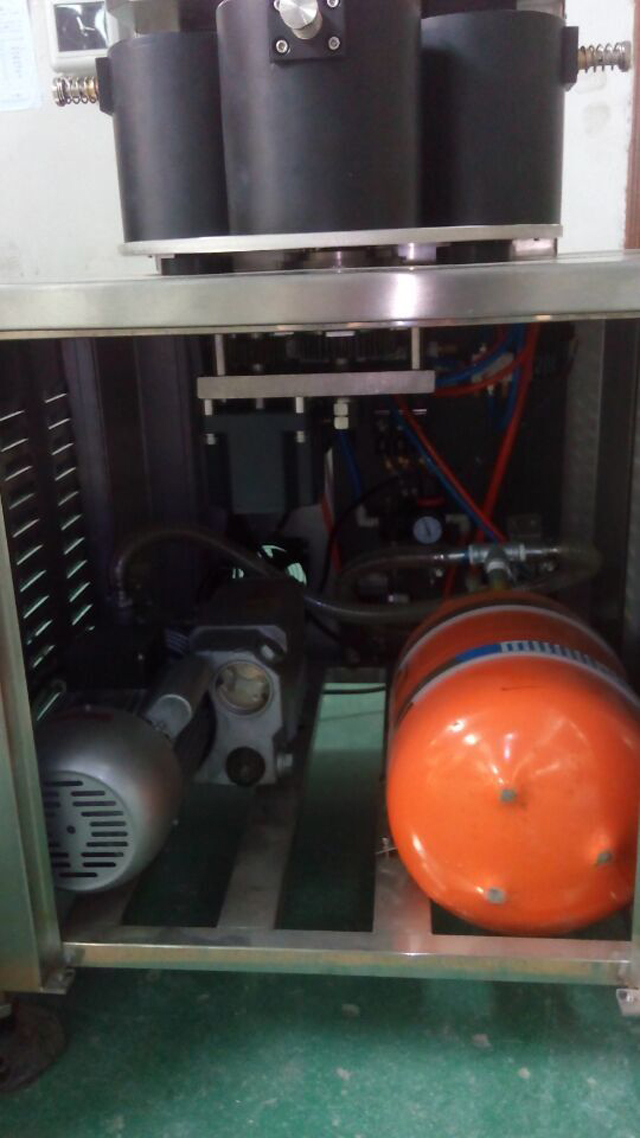

Obrázek 2 Vakuová nádrž a vakuové čerpadlo

Připojte prosím vakuovou pumpu a vakuovou nádrž jako na obrázku výše a zapněte napájení

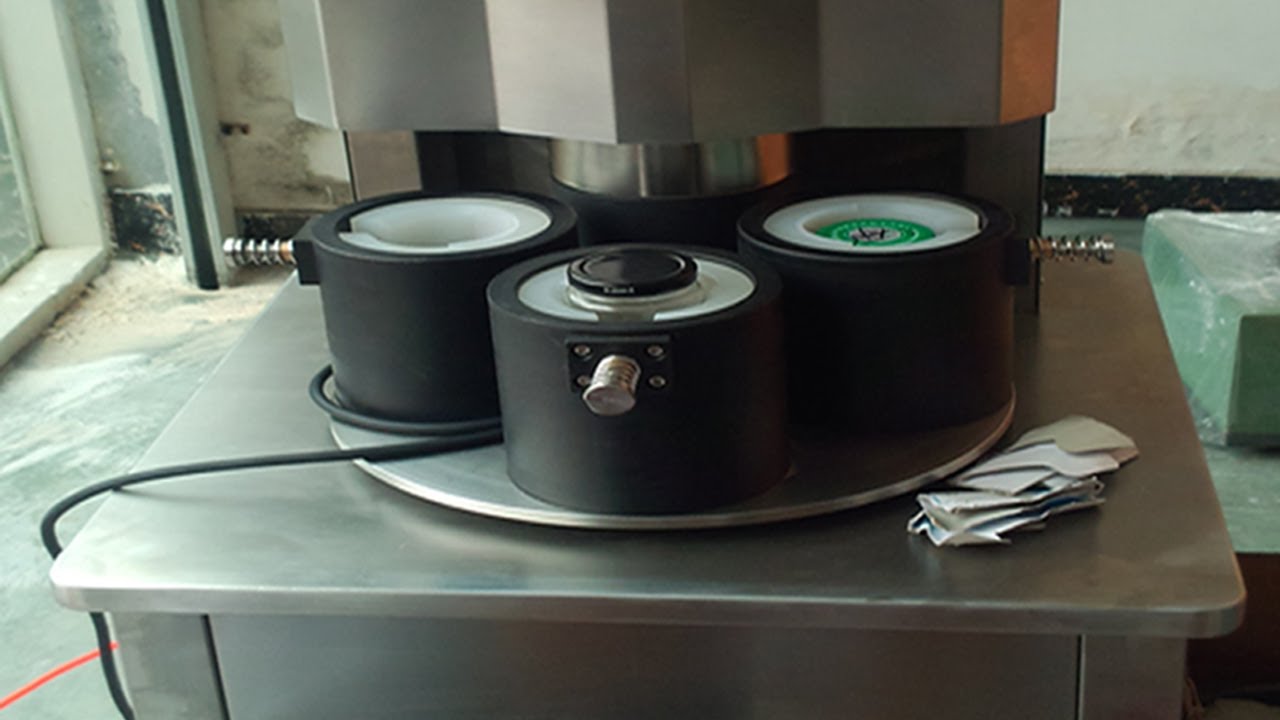

Struktura rotační desky

Obrázek 3

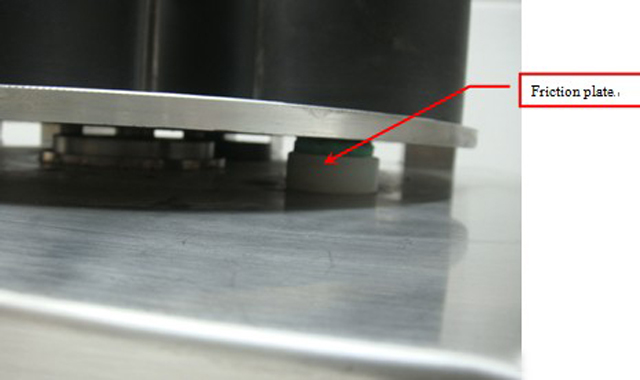

Tato otočná deska se pohybuje ve 4 krocích Aby bylo zajištěno, že se otočná deska pohybuje stabilně, používá tato otočná deska 3 třecí desky, které zajišťují odpor a zajišťují rovnoměrný pohyb. Při práci je nutné udržovat stroj v čistotě a třecí lamely se budou postupně opotřebovávat, pravidelně kontrolovat a pravidelně měnit.

Obrázek 4

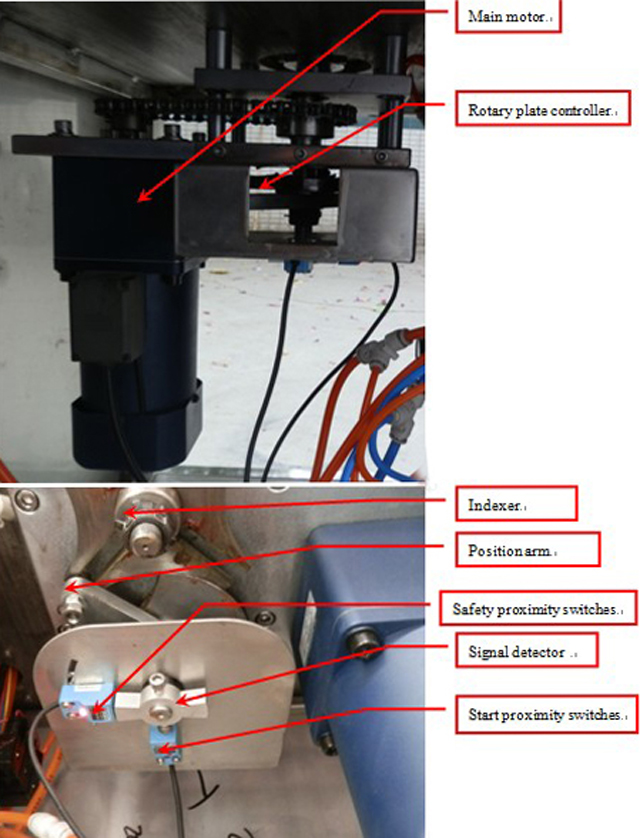

Rotační deska se pohybuje hlavním motorem, když se detektor signálu přesune ke startovacím bezdotykovým spínačům a dostane signály (detektor signálu a bezdotykové spínače je asi 2-3 mm), horní forma se přesune do krytu, když je kryt, motor stále pracuje , když se detektor signálu přesune na bezpečnostní přibližovací spínače a dostane signál, motor přestane fungovat.

Obrázek 5

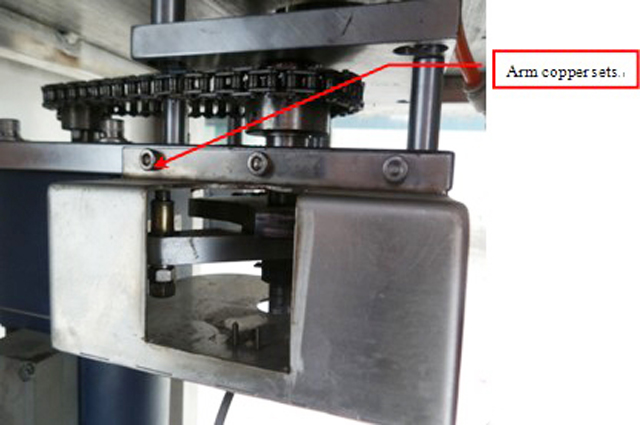

Měděné sady ramen se při práci opotřebovávají, je třeba je pravidelně namazávat a v případě poškození je vyměňovat. Při změně můžete vidět obrázek 5

Struktura uzávěru

čepovací hlava

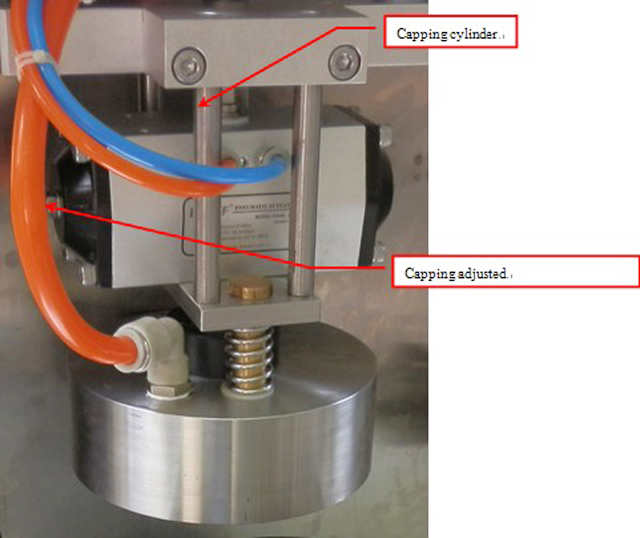

Uzavírací hlava se pohybuje válcem pro zvedání a spouštění, když je uzavírací hlava dole na zavíčkování a dosáhne výše nastaveného stupně vakua, zavírací hlava se přesune k dalšímu postupu. Utahovací moment lze nastavit tlačítkem na ovládacím panelu (jak můžete vidět na ovládacím panelu)

Červená guma uvnitř uzavírací hlavy je snadno opotřebitelná část, kterou je třeba často kontrolovat a měnit. Při uzavírání musí uzavírací hlava těsně přiléhat k uzávěrům, můžete do formy na prach vložit něco, abyste dosáhli různých výšek. Ale výška nemůže být příliš velká, nebo pokud je příliš vysoká, nemůžete dosáhnout vakuové funkce, ale pokud není dostatečná výška, nelze ji zakrýt. Obvykle je vzdálenost pro uzávěry a horní část spodní formy 16 mm-19 mm.

Zařízení na kliknutí na láhev

Obrázek 7

Zařízení na zacvaknutí láhve slouží k upevnění láhve při uzavírání, když je otočná deska v poloze, válec cvaknutí láhve se pohybuje, aby se láhev zafixovala, aby se zajistilo dobré uzavření.

Hlavní technický parametr:

Rozměry: 600(D)×600(Š)×1350(V)

Hmotnost: Asi 110 ㎏

Napájení: AC220V 50～60Hz

Výkon: ≦150W (bez vakuové pumpy)

Tlak vzduchu: 0,5～0,8 MPa

Spotřeba vzduchu: ≤0,2m3/min

Rychlost: asi 25 lahví ／min

Průměr uzávěru: přizpůsobený

Velikosti lahví: přizpůsobené

Instalace

1. Stroj musí být na čistém a bezpečném místě;

2. Ujistěte se, že je k dispozici nouzové zastavení (obrázek 5);

3. Napájení pro kontrolu;

4. Připojte stroj plynovým potrubím k odlučovači oleje a vody, nastavte tlak vzduchu na 0,6 MPa;

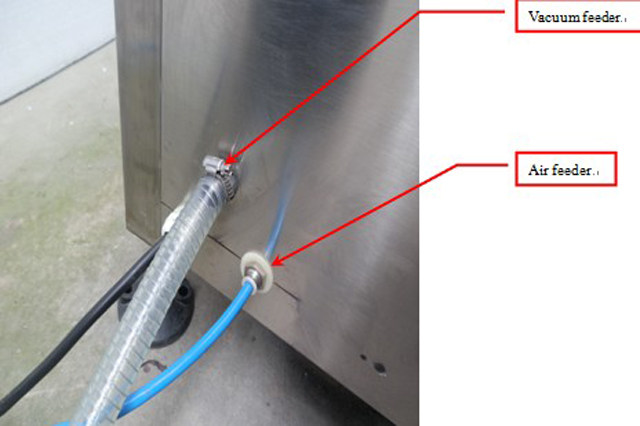

5. Připojte vakuovou nádrž ke stroji. Ujistěte se, že nedochází k úniku plynu.

Obrázek 8

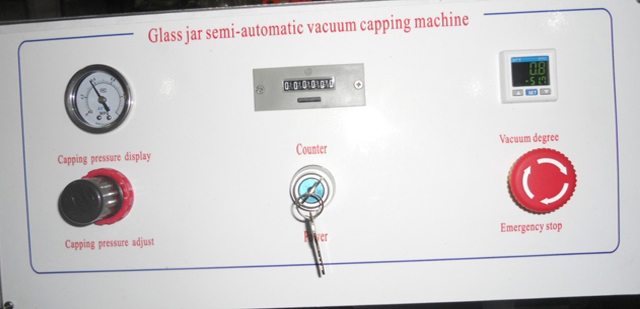

Ovládání ovládacího panelu

obrázky

Ovládací panel se skládá z tabulky uzavíracího tlaku, nastavení uzavíracího tlaku, počítadla, vypínače, nastavení podtlaku a nouzového zastavení.

1. Nastavení uzavíracího tlaku lze použít k nastavení uzavíracího momentu, když je ve směru hodinových ručiček, tlak se zvyšuje, uzavírací moment je silnější, když je proti směru hodinových ručiček, tlak klesá, uzavírací moment je menší;

2. Nouzové zastavení, když se stane něco nouzového, stiskněte nouzový vypínač a stroj bude v bezpečné situaci;

3. Počítadlo má počítat, kolik sklenic jste vyrobili, pokud stisknete resetovací tlačítko, počitadlo se bude počítat jako nula;

4. Pokud potřebujete upravit stupeň vakua, stiskněte „M“ v tabulce nastavení vakua a zobrazí se „St1“, stisknutím „︽““︾“ upravte.

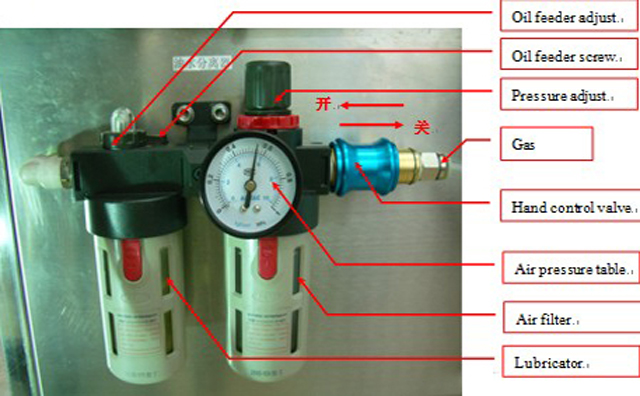

Separátor oleje a vody a tlak a seřízení（Obrázek10）

Obrázek 10

Odlučovač oleje a vody se skládá z ručního ovládacího ventilu, nastavení tlaku, tabulky tlaku vzduchu, nastavení oleje, vzduchového filtru a maznice;

Ruční ovládací ventil slouží k zapínání a vypínání celého přívodu vzduchu do stroje;

Úprava tlaku má dodávat tlak do stroje, když je ve směru hodinových ručiček, tlak se zvyšuje, když je proti směru hodinových ručiček, tlak klesá;

Tabulka tlaku vzduchu zobrazuje pracovní tlak stroje;

Seřízení oleje je dodávat olej do stroje, když je to ve směru hodinových ručiček, olej se snížil, když je to proti směru hodinových ručiček, olej se zvýšil.

Vzduchový filtr má odstranit vodu ze stlačeného vzduchu, když je tlak odlučovače oleje a vody nulový, vzduchový filtr automaticky odstraní vodu.

Maznice má dodávat olej do stroje, nejprve je třeba vypnout přívod vzduchu a nalít trochu oleje do maznice, přibližně 2-3 měsíce za čas.

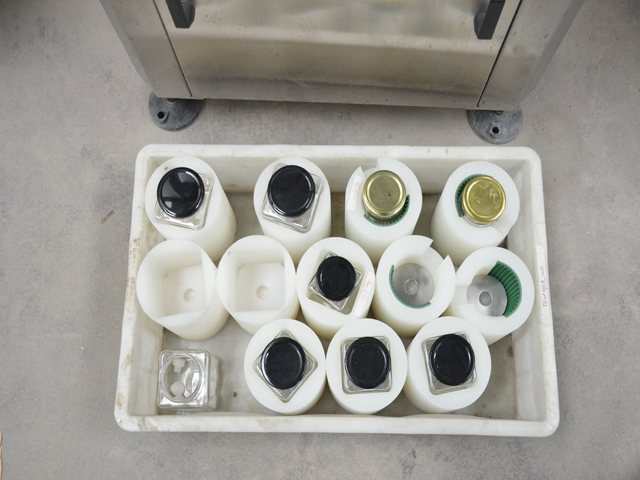

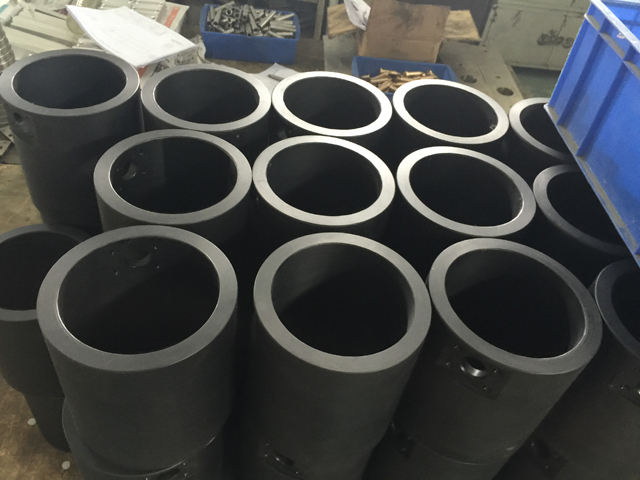

Náhradní díly pro formy, aby vyhovovaly různým velikostem sklenic/lahví
