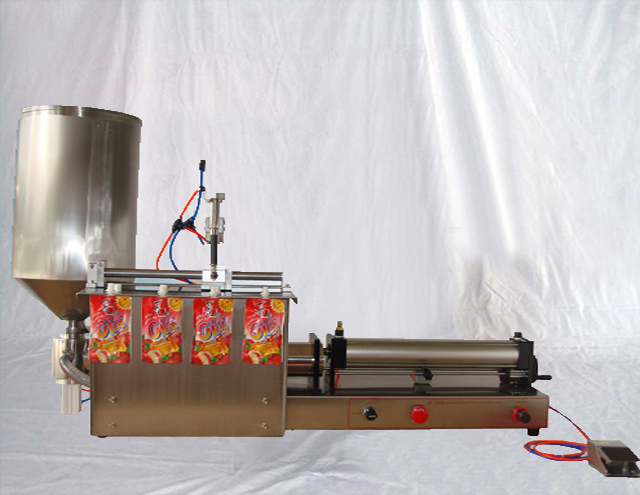

Poloautomatický pneumatický sáček na plnění sáčků

Poloautomatický pneumatický výtokový sáček Předem vyrobený stroj na plnění sáčků

Model: VK-SPF
Napětí: 220/110V 50/60Hz
Výkon: 27W
Jmenovitý tlak: 0,4-0,6 MPa
Rychlost plnění: 20-35 lahví / min / hlava
Přesnost plnění: ≦ ± 1%
Rozsah náplně: 100-1000ml
Rozměry: 160cm*44cm*37cm
Čistá hmotnost: 50 kg;
Hrubá hmotnost: 65 kg

Tento poloautomatický plnicí stroj pístového typu založený na odkazu na zahraniční podobné produkty je novým designem a přidal některé další funkce. usnadňuje práci a je pohodlný pro provoz, chybu přesnosti, úpravu objemu plnění, čištění a údržbu stroje.

Konstrukce tohoto pneumatického plnicího stroje využívá pneumatické komponenty namísto elektrického řídicího obvodu, takže je vhodný pro použití v prostředí s požadavky na ochranu proti výbuchu.

Výběr modelu stroje

Výběr modelu stroje se týká požadavků na maximální objem plnění.

Základní parametr

Model: VK-SPF
Napětí: 220/110V 50/60Hz
Výkon: 27W
Jmenovitý tlak: 0,4-0,6 MPa
Rychlost plnění: 20-35 lahví / min / hlava
Přesnost plnění: ≦ ± 1%
Rozsah náplně: 100-1000ml
Rozměry: 160cm*44cm*37cm
Čistá hmotnost: 50 kg;
Hrubá hmotnost: 65 kg

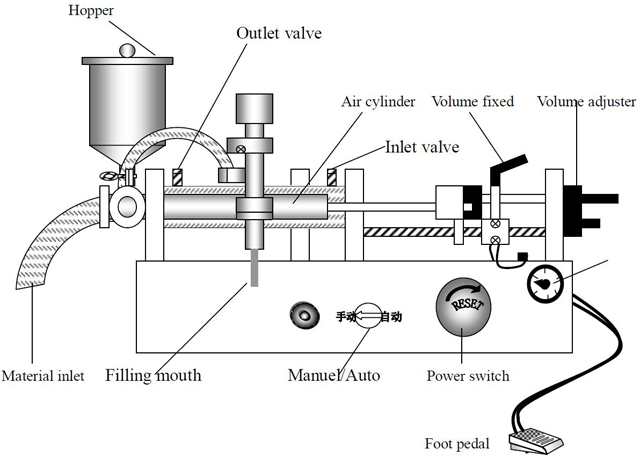

Princip práce stroje

Tlačením a taháním vzduchového válce pohání píst válce vratný pohyb, díky kterému materiálový válec vytváří podtlak.

Když je válec zatlačen dopředu, táhne píst dozadu a uvnitř materiálového válce podtlak absorbuje materiál do vstupní trubky z násypky materiálu.

Když se válec zatáhne a tlačí píst dopředu, materiál se z potrubí absorbuje do plnicího ústí a poté se plní do prázdných lahví. (plnicí hlava se automaticky otevírá a zavírá, když je materiál absorbován dovnitř a ven)

Tento plnicí stroj pístového typu je jednoduchý, jednoduchý mechanický úkon pro každé plnění, takže má vysokou přesnost plnění a stabilitu pro standardní nádoby.

Vlastnosti Pneumatického plnicího stroje Poloautomatické

Stroj využívá k ovládání stlačený vzduch, má vysokou bezpečnost zvláště vhodný pro použití v podmínkách nevýbušnosti.
Nebude generovat statickou elektřinu a fenomén konopné elektřiny; stroj nemusí připojovat zemnící vodič.
Díky pneumatickému ovládání a pevnému plnicímu objemu je tedy plnicí objem charakteristický vysokou přesností, kterou lze řídit s přesností 0,3 %. (toto je založeno na maximálním objemu plnění)
V případě nouzového zastavení stačí vypnout pneumatický spínač, píst se automaticky stáhne zpět do výchozí polohy a stroj se přestane plnit.

Kontrolní a provozní sekvence před spuštěním stroje

Před spuštěním stroje proveďte kontrolu, lze tak předejít mechanické poruše nebo úrazu osob.

Kontrola a provoz:

Upínací rukojeť vpředu a vzadu, je upnutí pevně nebo ne?
Třísvorková svorka vstupu a výstupu, je pevná nebo ne?
Plnicí hlava a její horizontální, vertikální páka, je upnutá?
Připojte ke stroji vzduchového kompresoru, tlak je menší než 8㎏/c㎡, nastavení tlaku je asi 4-5 ㎏/c㎡.
Zapněte spínač přívodu vzduchu.

(Poznámka: je přísně zakázáno pracovat dlouhou dobu bez výplňového materiálu)

Nastavení objemu náplně

Úprava objemu náplně závisí na materiálech náplně, kapalině (ml) nebo hmotnosti (g), protože poměr materiálů je odlišný a také naměřená data se liší. Chcete-li tedy nastavit požadovaný přesný objem plnění, upravte nastavení hlasitosti.

Podrobnosti o provozu:

Obecné nastavení: Pro uspokojivý objem plnění seřiďte seřizovací šroubový spínač plynu, posuňte polohu doleva nebo doprava.
Pomocí odměrky nebo elektronické váhy zkontrolujte, zda je objem náplně přesný. (Poznámka: plnicí materiál absorbovaný uvnitř válce musí být plný)
Pokud dojde k nějaké chybě při plnění, upravte prosím regulátor objemu, posuňte jej dopředu, aby se objem plnění snížil, a dozadu se objem zvýší.
Pro požadovaný objem náplně a přesnost proveďte opakované nastavení, dokud nebude objem náplně standardní.

Nastavení rychlosti plnění

Rychlost plnění je určena těmito šesti faktory:

Absorpční rychlost výplňových materiálů je závislá na viskozitě materiálu a délce absorpční trubky.
Rychlost plnění závisí na velikosti průměru plnicí hlavy, čím větší velikost průměru, tím vyšší rychlost plnění.
Stupeň napěnění plnících materiálů, pokud je stupeň napěnění vyšší, rychlost plnění by měla být zpomalena.
Objem plnění, větší objem plnění pomaleji.
Přesnost plnicího objemu, vysoká přesnost a rychlost plnění by se měly nastavovat pomalu.
Ventilový regulátor tlaku vzduchu.

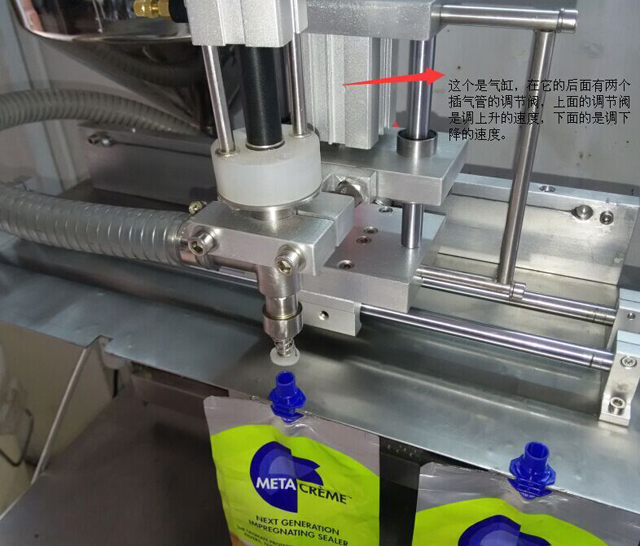

Obsluha seřízení ventilu:

Povolte matici ventilu regulace rychlosti
Otáčejte rukojetí předního ventilu ve směru hodinových ručiček, rychlost válce se zpomalí vpřed a také se zpomalí rychlost absorbování materiálů.
Otáčejte rukojetí předního ventilu proti směru hodinových ručiček, rychlost válce se zrychluje vpřed a také se zrychluje rychlost absorbování materiálů.
Otáčejte rukojetí zadního ventilu ve směru hodinových ručiček, rychlost válce se zpomalí vpřed a také se zpomalí rychlost absorbování materiálů.
Otáčejte rukojetí zadního ventilu otáčením proti směru hodinových ručiček, rychlost pohybu válce vpřed se zrychluje a také se zrychluje rychlost absorbování materiálů.

Nastavení přesnosti plnění

Důvod, proč má stroj chybu plnění, je ten, že má tolik ovlivňujících faktorů, jako je objem plnění, rychlost plnění a rychlost ventilového spínače. Rychlost ventilového spínače je ovlivněna viskozitou plnících materiálů, větší viskozitou i nižší rychlostí. Nastavení je jednoduché nastavením tlaku pružiny hlavního ventilu a rychlost se bude urychlovat stále větším tlakem.

Nastavení tlaku pružiny pro měření a plnění závisí na zkušenostech obsluhy.

Strojní čištění a údržba

Před čištěním plnicího stroje by měl vyčistit materiály uvnitř stroje a poté nalít měkkou čisticí kapalinu do násypky na materiál; Doporučuje se používat teplou vodu a v případě potřeby mýdlovou vodu, alkohol nebo jinou čisticí kapalinu. Při čištění se ujistěte, že nedochází k úniku z podložek na plnicích částí. Zapněte stroj, nechte stroj cirkulovat, dokud není čištění dokončeno. Mezi čisticí části patří píst válce, hlava pístu, podložky, jednocestný ventil, plnicí hlava a násypka materiálu atd. Pokud je poškozená u všech těsnících podložek, měla by být vyměněna.

Varování

Před čištěním se ujistěte, že je vypnutý stlačený vzduch.

K čištění je zakázáno používat organická rozpouštědla, jako je benzín, benzen, etylen, chlornan sodný atd.

Po dokončení čištění počkejte a ujistěte se, že všechny čisticí části jsou suché bez vody a cizích předmětů ve spojích a trubkách, poté nainstalujte stroj.

Řešení pro běžné problémy

Běžné problémy	Řešení
Píst se nemůže pohybovat	Ujistěte se, že tlak vzduchu je zapnutý.
	Ujistěte se, že je zapnutý vzduchový ventil.
	Zajistěte, aby byl spínač zdroje vzduchu zapnutý, aby na pneumatický ventil nebyl žádný zablokovaný tlak.
	Tlak vzduchu je 4-5 ㎏/c㎡
	Ujistěte se, že je ventil správně nainstalován.
	Ujistěte se, že hlava pístu není lepkavá a ucpaná.
	Ujistěte se, že není poškozený spínač tlaku vzduchu.
Přesnost plnění je nesprávná	Čím větší viskozita plnicího materiálu, měla by být rychlost plnění zpomalena.
	Ujistěte se, že je uvnitř násypky a nádrže na materiál dostatek materiálu.
	Ujistěte se, že zásobník materiálu a spínač objemu jsou pevně utaženy.
Přepad materiálu z materiálového válce	Zkontrolujte těsnicí podložku, pokud je poškozená, vyměňte ji za novou.
	Pokud je materiál tenký, použijte dvě těsnicí podložky.
Absorb potrubí žádné absorbování	Ujistěte se, že je absorbční válec správně nainstalován.
	Ujistěte se, že je potrubí pevně svázáno.
	Ujistěte se, že hlava absorbční trubky je uvnitř nádrže na materiál.
Náplň vytéká z lahví	Ujistěte se, že spínač hlasitosti není poškozen a neposouvá se, plnicí hrdlo se musí naklánět k ústí láhve a nastavení vzduchového ventilu by mělo umožnit plynulé plnění.
