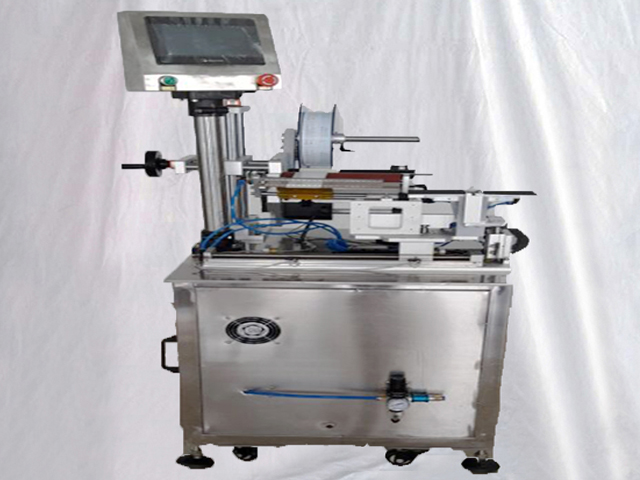

Poloautomatický napájecí kabel kabel drát nálepka vlajka štítkovač stroj

• Model: VK-T807
• Přesnost označení: ±1 mm (bez odchylky na štítku produktu)
• Rychlost štítkování: 20~40ks/minite (jeho až do velikosti produktu)
• Použitelná velikost produktu: 20≤délka≤300mm, 20≤šířka≤200mm
• Použitelná velikost štítku: 20≤délka≤150mm, 20≤šířka≤150mm
• Velikost stroje: 970*790*1440mm
• Tlak vzduchu: 0,6 MPa
• Výkon: 220V, 50/60HZ/140W
• Hmotnost: 99 KG

Zobrazit video

Ruční etiketovací stroj s kulatým povrchem dosahuje poloautomatického označování lepicí etikety nebo lepicí fólie na drátěné vodní trubce, šroubováku atd.

Jak stroj funguje:

Etiketovací stroj je založen na jádru PLC, které přijímá signály a řídí práci všech systémů. Při sešlápnutí pedálového spínače bude signál odeslán do PLC a zpracován podle sady programů.

Poté dokončete procesy odstraňování štítků a podávání štítků spuštěním na řídicím systému krokového motoru. Snímač polohy štítku (také známý jako elektrické oko) bude zároveň vždy věnovat pozornost vzdálenosti, kterou štítek prochází.

Když štítek projde, snímač okamžitě odešle signál do PLC. Poté PLC podle sady programů vyšle signál do řídicího systému krokového motoru k zastavení a spustí se na štítkovacím systému, aby se dokončil proces štítkování.

Princip fungování

Převodový systém:

Krokový motor poskytuje energii k odlepování štítků prostřednictvím synchronního pásu pohánějícího tažný mechanismus a mechanismus přijímání materiálu, aby se dosáhlo strhávání štítků a recyklace podložního listu pergamenového papíru.

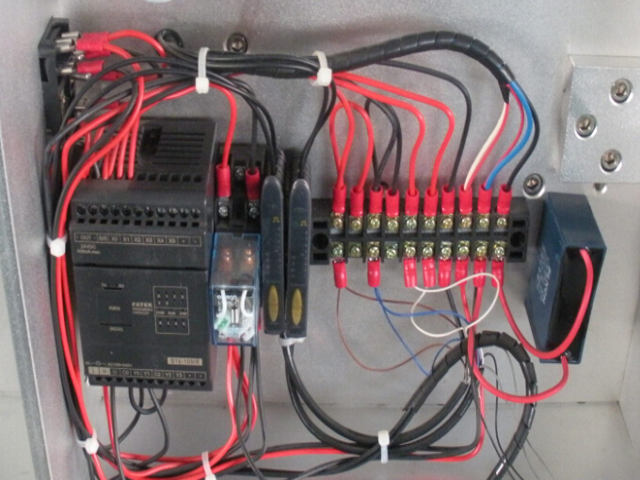

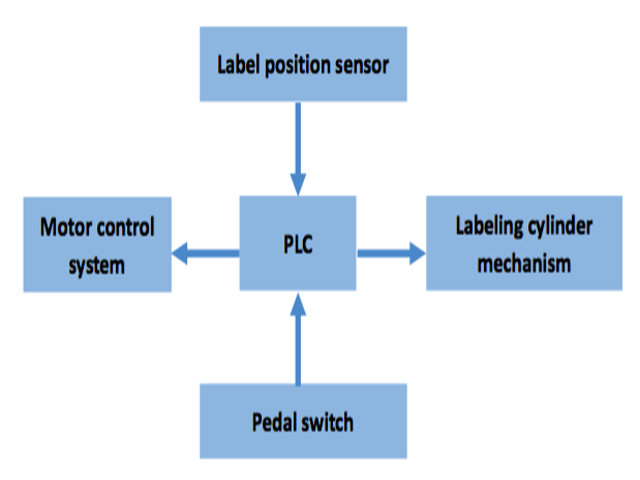

Řídicí systém:

Tento stroj je ovládán pomocí elektřiny a plynu. Signál z elektrického oka (senzor SICK) a pedálového spínače bude přenesen do PLC ke zpracování, aby bylo dosaženo všech procesů odstraňování etiket, etiketování a počítání.

Použití stroje na etiketování drátu:

Použitelný produkt: Dlouhé kulaté výrobky, které musí být na povrchu označeny papírovým štítkem nebo fóliovým štítkem;

Použitelná odvětví: Široce používané v elektrotechnice, lékařství, plastikářství, průmyslu atd.

Technické vlastnosti stroje na etiketování drátu:

Malá konstrukce zabírá méně místa a snadno se přemisťuje a nakládá.

Dobrá přesnost a stabilita značení; Úhledné, bez vrásek, bez bublin.

Snadno se používá a upravuje. Noví pracovníci jej mohou po jednoduchém zaškolení snadno používat nebo upravovat.

Stabilní provoz.

Technické údaje:

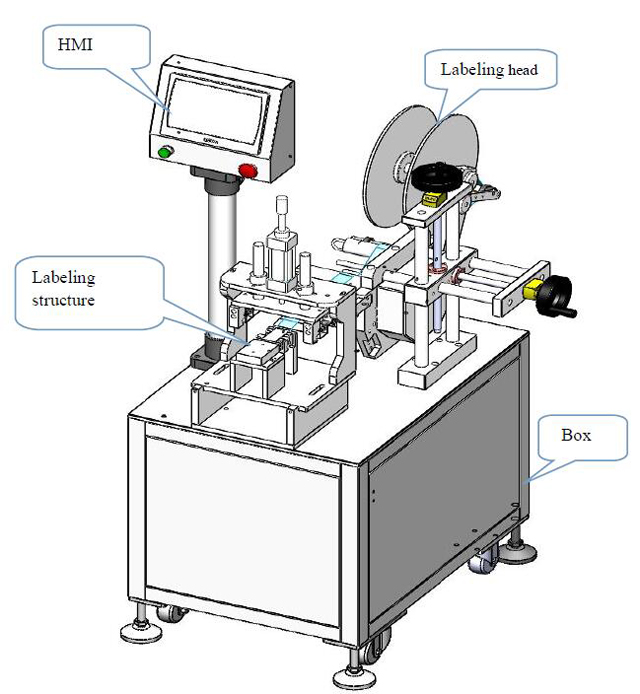

Konfigurace:

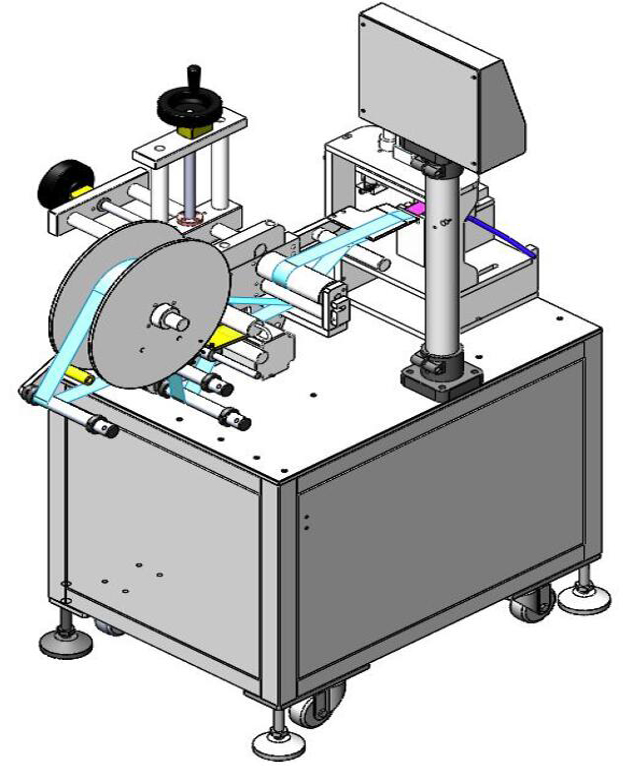

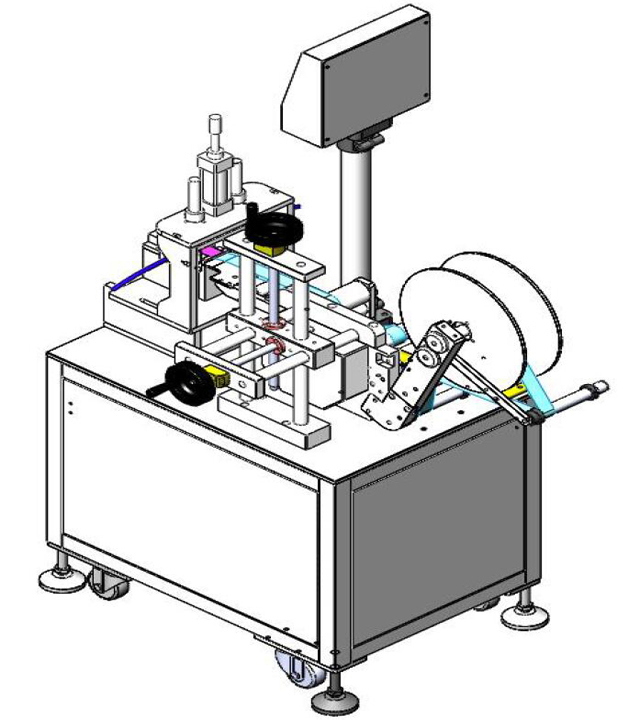

Jiná kresba

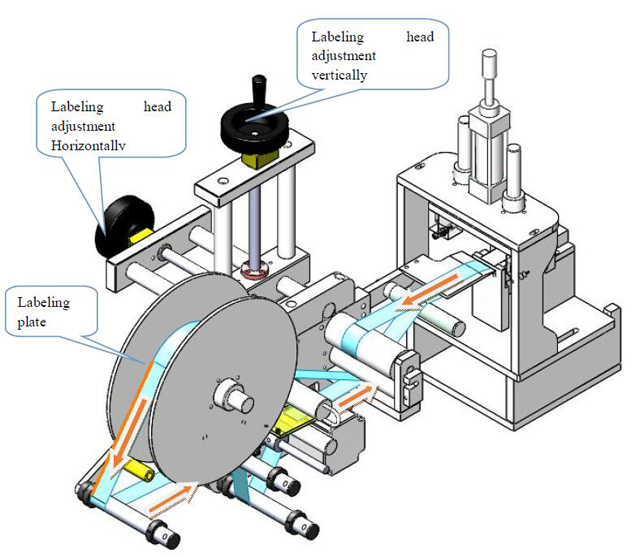

Označovací hlava

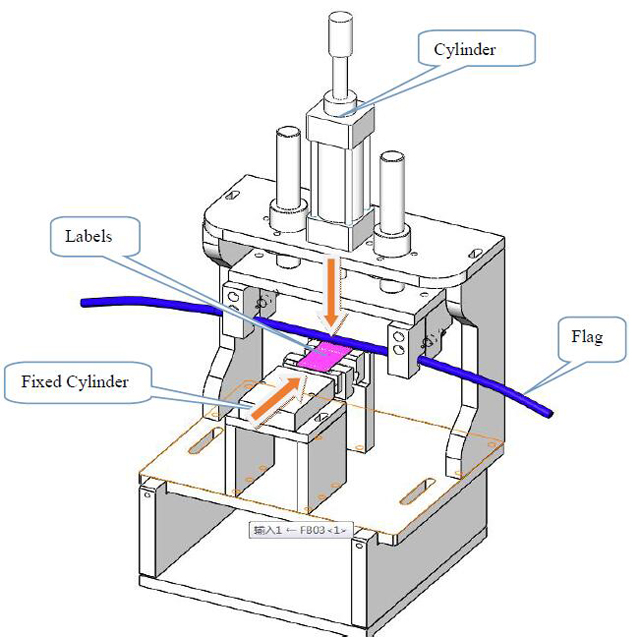

Struktura označení

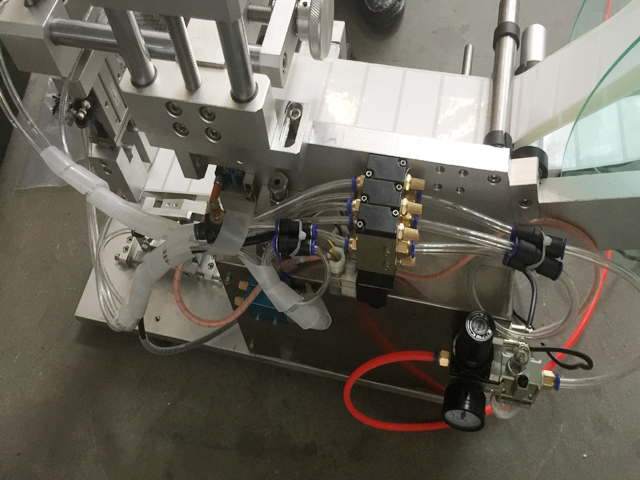

Zadní pohled na etiketovací drátěný stroj

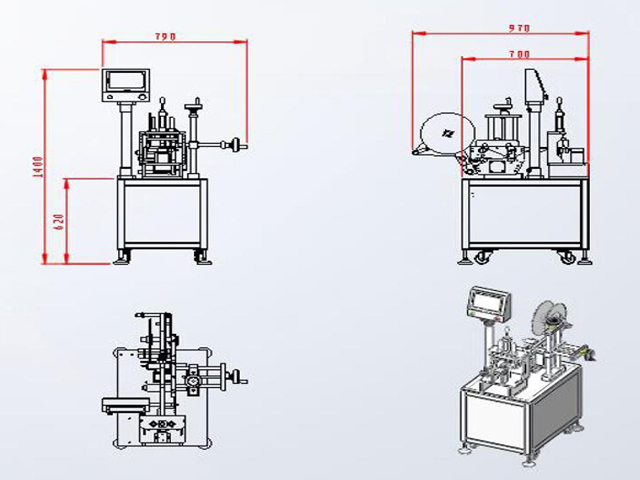

Velikostní výkres stroje na etiketování drátu poloautomatický:

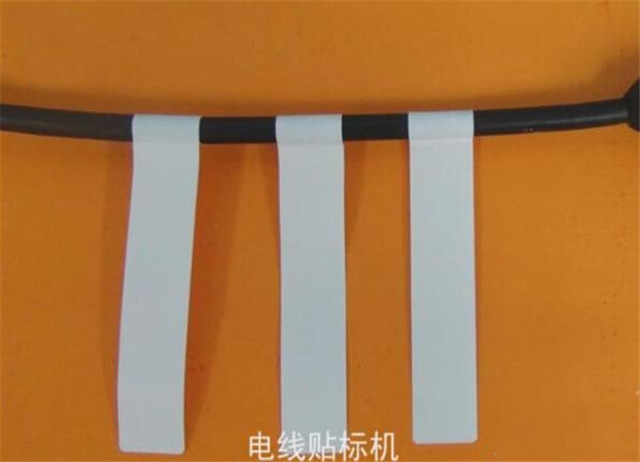

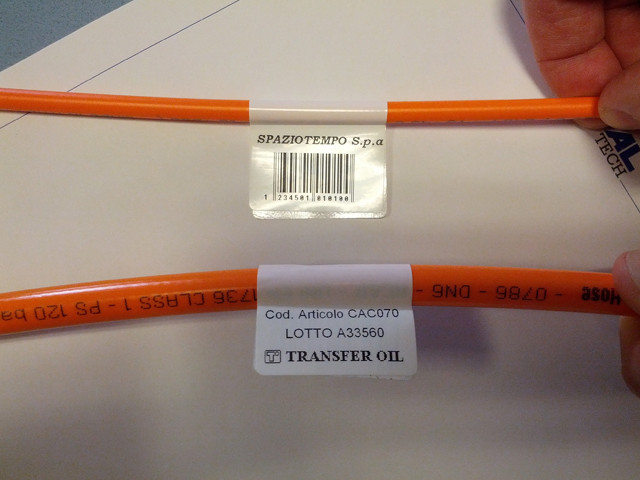

Vzorky označení:
