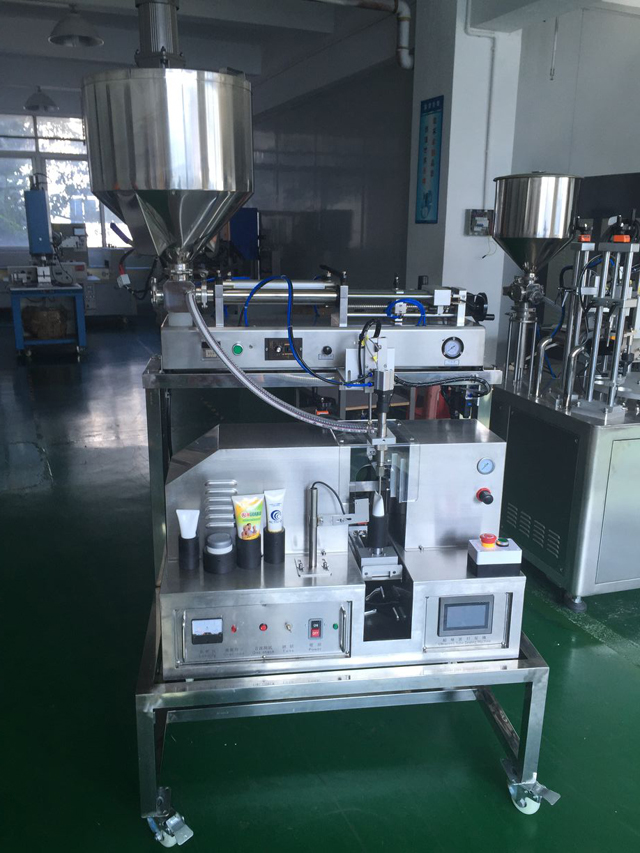

Poloautomatický stroj na plnění trubek s ultrazvukovým těsnícím zařízením

• Model: VK-TFS-002U
• Napájení: 220V/50HZ/Jednofázové
• Výkon: 1500W
• Frekvence: 20Khz
• Délka trubky: 40-280 mm
• Průměr trubky: 10-80mm
• Objem náplně: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml (Volitelné)
• Velikost: 735*670*1300mm
• Hmotnost: 130 kg

Zobrazit video

Funkce A Aplikace

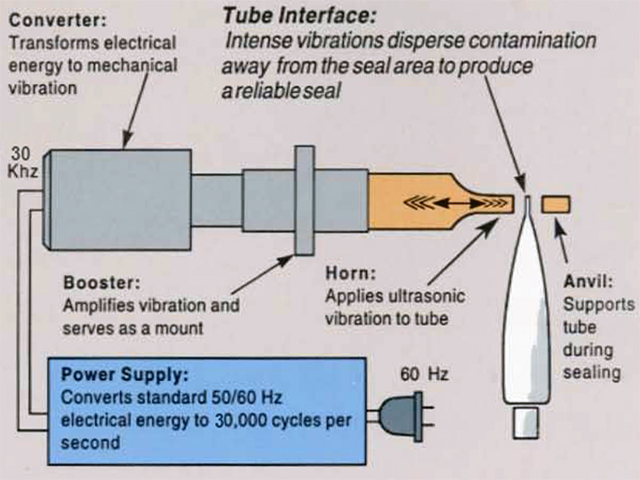

Pomocí ultrazvuku svařte ocas plastové měkké trubky. Při svařování nepotřebují žádné lepidlo, plnivo nebo rozpouštědlo, nespotřebovávají velké množství tepla a snadno se obsluhují, vysoká rychlost svařování, vysoká účinnost.

Tento stroj je široce používán v zubních pastách, kosmetických, lékařských, potravinářských a průmyslových trubkách atd.

Hlavní parametry

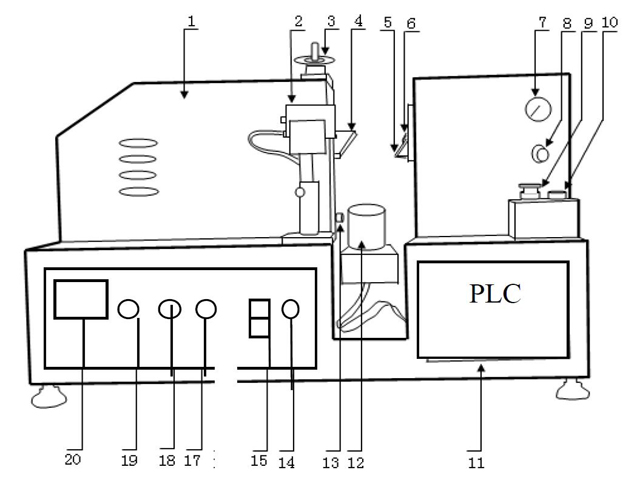

Uspořádání těsnicího stroje

1. Hlavní tělo
2. Senzor
3. Nastavení výšky trubky
4. Přední forma
5. Zadní forma
6. Řezačka
7. Měřič tlaku plynu
8. Nastavení tlaku plynu
9. Nouzové tlačítko
10. tlačítko Start
11. PLC
12. Držák
13. Úprava mezery forem
14. Napájecí lampa
15. Vypínač
16. Naladit
17. Kontrola OSC
18. Kontrolka přetížení
19. Načítání měřiče

(Poznámka: Zkontrolujte prosím přední šroub formy, pokud je se silným zámkem, nebojte se, když je přeprava a šroub uvolněný)

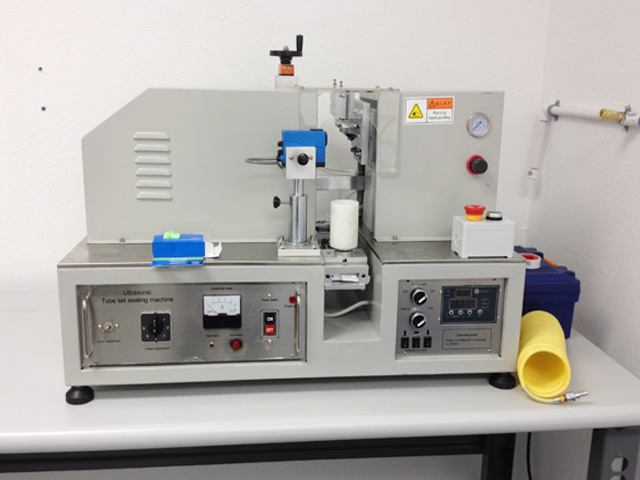

Těsnicí část

• Start motoru: slouží k ovládání chodu držáku trubek
• Spuštění podávacího válce: slouží k ovládání podávání držáku trubek
• Spouštění ultrazvukového válce: slouží k ovládání horní a dolní formy.
• Start trimovacího válce: slouží k ovládání frézy
• Plnící válec: Slouží k ovládání hvězdice válce plnicí hlavy nebo zastavení při ručním ovládání
• Začátek plnění: Slouží k ovládání plnicí hvězdy nebo zastavení při ručním ovládání
• Ultrazvukový start: Slouží k ovládání frekvence, je to stejné jako u „18. Kontrola OSC”
• Orientace trubice zapnuta: slouží k ovládání vypnutí/zapnutí snímání
• Nastavení času: Slouží k úpravě doby zpoždění/doby svařování/doby přidržení
• Doba zpoždění: 0,80
• Čas svařování: Průměr trubky 20, čas bude asi: 0,20, průměr trubky 30, čas bude asi 0,40, průměr trubky 40, čas bude asi 0,50, průměr trubky 50, čas bude asi 0,7
• Doba výdrže: 0,35

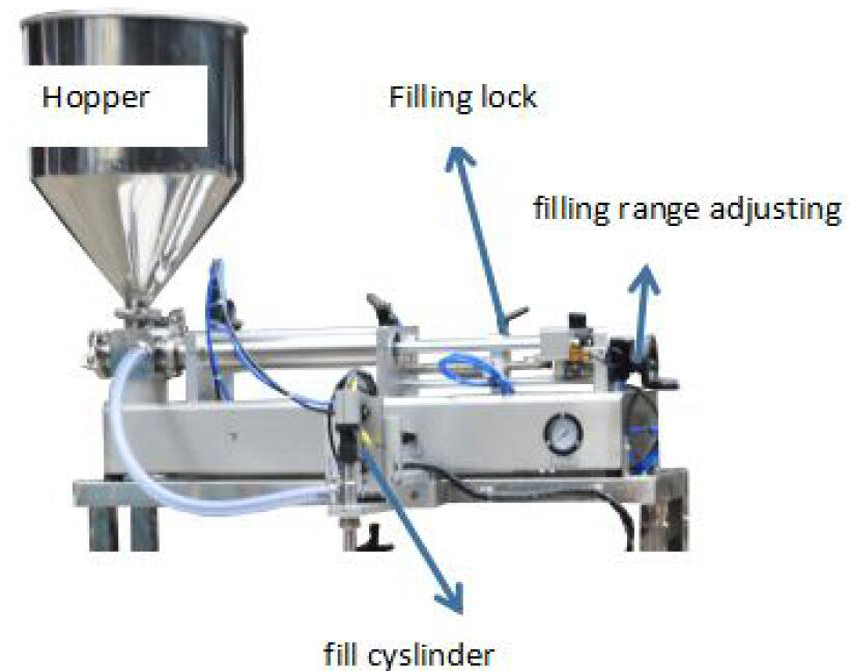

Plnicí část

Operační proces

1. Připojte správně napájení a stlačený vzduch (doporučujeme 0,5 MPa).
2. Stiskněte vypínač
3. Stiskněte tlačítko 'OSC check' a zároveň nastavte 'Tune button', pomocí šroubu na tlačítku Tune se můžete otočit doleva nebo doprava, zatímco najdete minimum 'Signal light' (bude asi nižší než 1A ) pevné „Nastavení frekvence“. (netiskněte 'OSC check' nepřetržitě, tiskněte jej přerušovaně)

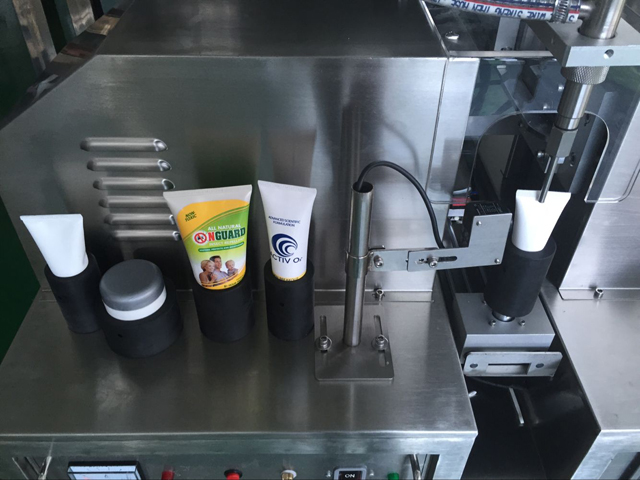

4. Nasaďte trubku na držák.
5. Stiskněte 'Spuštění ultrazvukového válce', přední forma a zadní forma se uzavřou. nastavte 'Nastavení mezery ve formách', nechte dvě formy pouze se dotýkat a žádnou mezeru. Stiskněte „Ovladač řezačky“ a potvrďte, že řezačka bude fungovat hladce. (Při nastavování je třeba nasadit plastovou trubici na držák trubice)
6. Nastavte přední a zadní formu a frézu do původní polohy.
7. Nasaďte trubku na 'Držák' a stiskněte 'Začátek podávacího válce', trubice se bude pohybovat mezi dvěma formami. V případě potřeby upravte výšku držáku. (doporučujeme, aby trubka byla vyšší než zadní forma o 2 až 3 mm)
8. Vraťte trubku do původní polohy.
9. Nastavte na automatický stav, zapněte senzor, pokud má trubice barevný kód, jinak jej vypněte.
10. Stiskněte 'Auto', stroj bude pracovat automaticky.

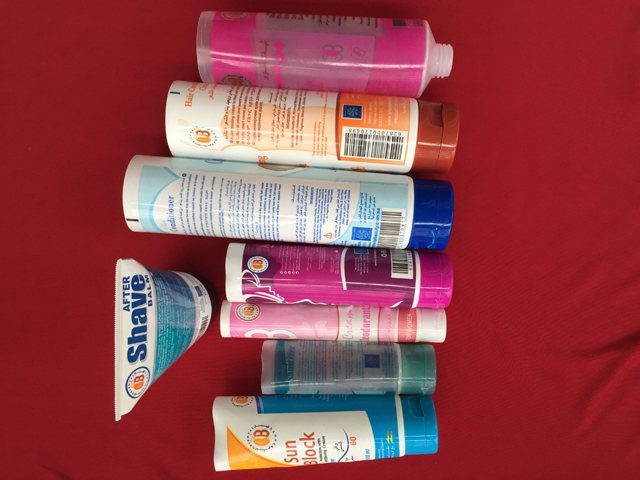

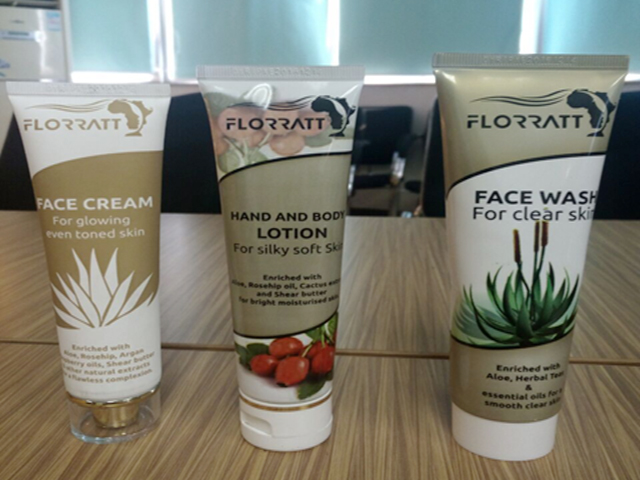

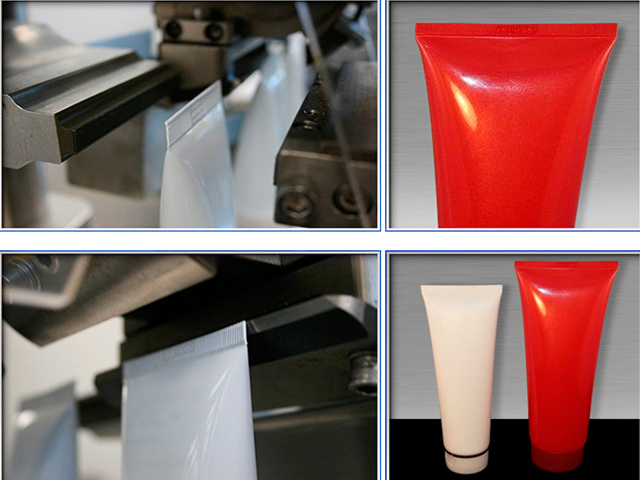

Vzorky

Selhání a náprava
