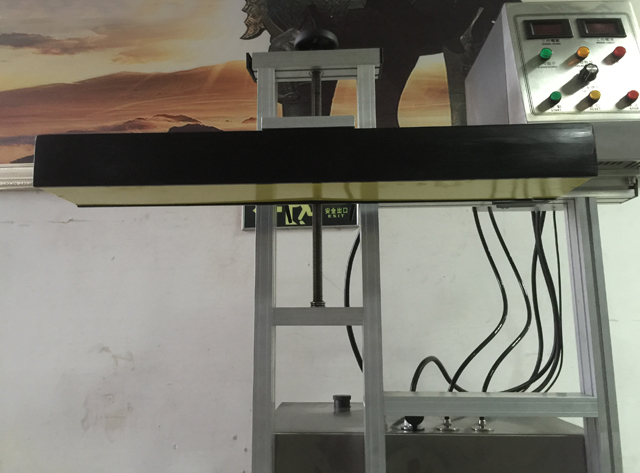

Tunelový vodou chlazený stroj na indukční těsnění z hliníkové fólie

• Funkce Elektromagnetická indukční zatavovací stroj
• Aplikace Volume Application

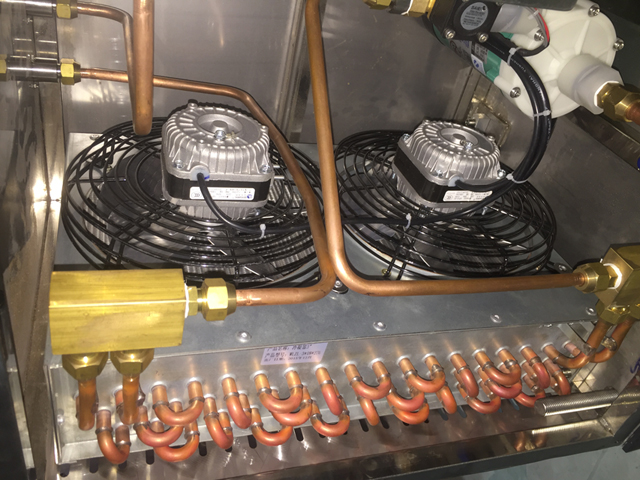

• Způsob chlazení Chlazení vodou
• Rychlost uzavírání: 0-300 lahví/min
• Průměr těsnění (výběr z rozsahu): 15mm-60mm nebo 50mm-121mm
• Jmenovitý výkon: 3000 W
• Ampér: 8,5A
• Jmenovité napětí: AC 220V, 60/50Hz
• Materiál: Pouzdro z nerezové oceli
• Velikost stroje: 1800 mm x 400 mm x 1330 mm
• Hmotnost stroje: 90 kg

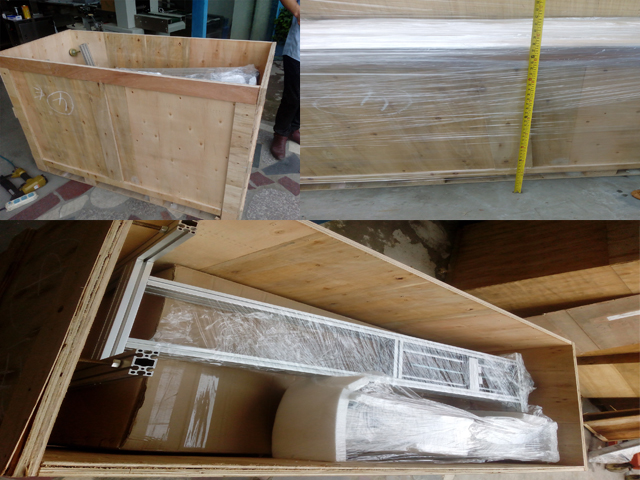

• Velikost balení: 1945 mm x 545 mm x 1575 mm
• Dopravní pás (volitelně): 1500×250×750 mm

Zobrazit video

Indukční těsnění, jinak známé jako uzávěr uzávěru, je bezkontaktní metoda ohřevu vnitřního těsnění k hermetickému utěsnění horní části plastových a skleněných nádob. Tento proces uzavírání probíhá po naplnění a uzavření nádoby.

Technologie elektromagnetického indukčního těsnění s kompozitními materiály je dnes světově uznávanou pokročilou metodou těsnění a svou charakteristikou bezkontaktního ohřevu je vhodná pro těsnění plastových lahví (PP, PVC, PET, ABS, HDPE, PS a DURACON). , skleněné láhve a různé kompozitní plastové hadice, takže v současnosti se jedná o nejpokročilejší technologii těsnění lahví pro taková odvětví, jako je farmacie, potravinářství, maziva, denní chemie, domácí chemie a zemědělská chemie.

Princip fungování a jak to funguje

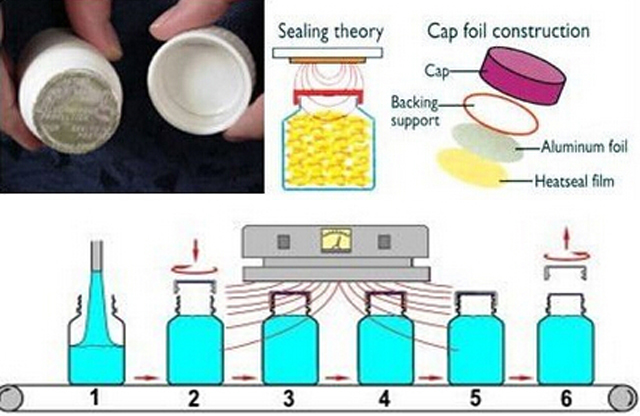

Uzávěr je dodáván do stáčírny s již vloženou vrstvou hliníkové fólie. Přestože jsou na výběr různé vložky, typická indukční vložka je vícevrstvá. Horní vrstva je papírová kaše, která je obecně bodově přilepena k uzávěru. Další vrstvou je vosk, který se používá ke spojení vrstvy hliníkové fólie s buničinou. Spodní vrstva je polymerová fólie nalaminovaná na fólii. Po nasazení uzávěru nebo uzávěru prochází nádoba pod indukční cívkou, která vysílá oscilující elektromagnetické pole. Když nádoba prochází pod indukční cívkou (těsnící hlavou), vodivá hliníková fólie se začne zahřívat v důsledku vířivých proudů. Teplo roztaví vosk, který se vsákne do buničiny a uvolní fólii z uzávěru. Polymerový film se také zahřívá a teče na okraj nádoby. Po ochlazení polymer vytvoří vazbu s nádobou, což vede k hermeticky uzavřenému produktu. Nádoba ani její obsah nejsou negativně ovlivněny; Vzniklé teplo nepoškozuje obsah.

Je možné přehřátí fólie a poškození těsnicí vrstvy a případných ochranných bariér. To by mohlo mít za následek vadná těsnění, dokonce i týdny po počátečním procesu těsnění, takže správné dimenzování indukčního těsnění je životně důležité pro určení přesného systému nezbytného pro provoz konkrétního produktu.

Utěsnění lze provést buď ruční jednotkou, nebo na dopravníkovém systému.

Novější vývoj (který lépe vyhovuje malému počtu aplikací) umožňuje použití indukčního těsnění k aplikaci fóliového těsnění na nádobu bez potřeby uzávěru. V tomto případě je fólie dodávána předřezaná nebo v roli. Je-li dodáván v kotouči, je vysekán a přenesen na hrdlo nádoby. Když je fólie na svém místě, je přitlačena těsnicí hlavou dolů, aktivuje se indukční cyklus a těsnění se přilepí k nádobě. Tento proces je známý jako přímá aplikace nebo někdy indukční těsnění "bez uzávěru".

Základní parametr

Vlastnosti těsnění:

1) Bezdotykové zahřívání, vhodné pro těsnění plastových lahví, skleněných lahví a různých kompozitních plastových hadic a splňující normu GMP.

2) Vysoká účinnost těsnění a pohodlný provoz.

3) Díky široké přizpůsobivosti se v současné době jedná o nejpokročilejší technologii pro těsnění produktů ve farmacii, potravinách, nápojích, zdravotnických produktech, kosmetice a chemických produktech, jako je tuk.

Operační kroky:

Před zapnutím stroje umístěte láhev, která má být uzavřena, pod „sealing box“, seřiďte „erektor“ tak, aby byla mezera mezi dnem „sealing box“ a uzávěrem láhve asi 2 mm, a nastavte „zarážku lahve páka" pro zarovnání láhve do středu boční plochy "těsnící krabice". Zapněte "spínač ovládání dopravníkového pásu" a nastavte "regulaci rychlosti otáčení 8" tak, aby dopravník pracoval při vhodné rychlosti. A pak nechejte výše zmíněnou láhev projít pod "těsnící krabicí", abyste viděli, zda se "těsnící krabice" dotýká. Nejlepší podmínkou je, že se ani nejmenší mezerou nedotýká dna. Poté zasuňte propojovací vodič "těsnící krabice" do "výstupní zásuvky těsnění" hlavního stroje.

Rychlost dopravníkového pásu lze nastavit pomocí knoflíku "regulace rychlosti otáčení 8". Těsnost těsnění z hliníkové fólie souvisí s rychlostí a výkonem dopravního pásu. Nejprve položte na pásový dopravník několik lahví s hliníkovou fólií, zapněte „síťový vypínač 3“ a nechejte láhev, která má být zapečetěna, protažena pod „uzavírací krabicí“ a proveďte experiment s uzavřením. Stroj bude pracovat normálně při rychlosti, kdy je uzávěr pevně utěsněn.

Jak vybrat indukční těsnicí stroj?

Pokud balíte tablety nebo kapsle do lahviček, může vám indukční těsnění poskytnout výhodu. Indukční těsnění vytváří viditelné těsnění, které spotřebitelům zajišťuje bezpečnost produktu. V důsledku toho je pravděpodobnější, že vyděláte na jejich opakování. Tento článek pojednává o součástech indukčního těsnění, výběru a instalaci.

Použití indukčního těsnění vyžaduje, abyste lahve uzavřeli uzávěrem, který obsahuje vnitřní těsnění z fólie, někdy nazývané vložka. Jak se zavíčkované lahve pohybují po dopravníku, indukční utěsňovač spojí vnitřní těsnění s otvory lahví pomocí elektromagnetického pole. Poté, co láhev opustí elektromagnetické pole, fólie se ochladí. Hermetické, vzduchotěsné vnitřní těsnění poskytuje vizuální důkaz o neoprávněné manipulaci, zabraňuje úniku, podporuje dětskou odolnost a chrání váš produkt před prachem, mlhou, výpary, výpary a plyny. V některých případech vnitřní těsnění také prodlužuje životnost.

Součást Indukčního Těsnicího Stroje

Dvě hlavní součásti indukčního těsnění jsou napájecí zdroj a těsnící cívka.

Napájení - Napájecí zdroj (invertor) převádí vstupní energii na výkon a frekvenci potřebnou k utěsnění lahví. Výkon zdroje v kilowattech ukazuje jeho vhodnost pro danou aplikaci. Obecně platí, že čím více lahví je třeba utěsnit (a tedy rychlejší stáčecí linka) a čím větší je otvor lahve, tím vyšší je požadovaný výkon v kilowattech. Ruční nebo ruční systémy vyžadují pouhých 0,5 kilowattu, zatímco vysokorychlostní linky mohou vyžadovat 6 kilowattů, což je největší jednotka na trhu. Průmyslový dříč má jmenovitý výkon 2 kilowatty.

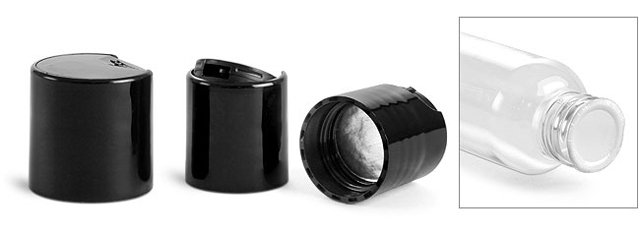

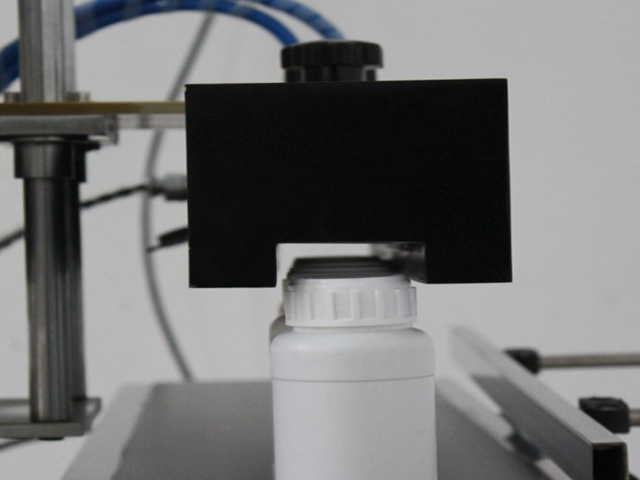

Těsnicí cívka - Těsnicí cívka je kovový vodič obklopený ferity a uzavřený v nevodivém pouzdře. Ferity směrují a zaostřují elektromagnetické pole pro účinnost těsnění. Je možná prakticky jakákoli konfigurace cívky, ale dvě základní provedení jsou ploché cívky a tunelové (nebo kanálové) cívky. Ploché cívky se používají pro vnitřní těsnění dětských bezpečnostních nebo standardních plochých uzávěrů o průměru od 20 do 120 milimetrů. Tunelové cívky se používají s tryskovými, dávkovacími, push-pull, yorker nebo fliptop uzávěry, z nichž většina se nepoužívá k balení pevných lékových forem. Můžete namontovat buď design cívky na stávající dopravník, nebo můžete systém sjednotit umístěním cívky a napájecího zdroje na vozík pro snadný přesun z linky na linku.

Bezvodé (vzduchem chlazené) systémy nahradily vodou chlazené systémy jako nejoblíbenější typ indukčního tmelu. Zatímco zakázkové vodou chlazené systémy jsou stále preferovanou volbou v oplachových prostředích nebo ve specializovaných nebezpečných chemických závodech, bezvodé systémy většinou nahrazují standardní vodou chlazené jednotky. Proč? Protože bezvodé (vzduchem chlazené) těsnicí hmoty jsou poloviční a eliminují potřebu recirkulátorů vody, filtrace vody, hadic, radiátorů, čerpadel a průtokových spínačů. Vzduchem chlazené systémy zkrátka minimalizují údržbu, jsou spolehlivější a jejich vlastnictví a provoz jsou nižší.

Vydělejte své peníze

Při hodnocení nákupu indukčního těsnění byste měli uznat, že návratnost investice spočívá především v dlouhodobém přínosu přidání vnitřního těsnění, který je obtížné vyčíslit. Při porovnávání indukčních těsnění se však podívejte na životnost, kterou můžete od stroje očekávat, a na kvalitu služeb, kterou můžete očekávat od dodavatele.

Nejprve se musíte rozhodnout, zda přidání vnitřního těsnění do vaší láhve výrazně zlepší vaše balení. Dále se podívejte na elektroniku pečetidla, která obvykle určuje jeho životnost. Indukční těsnění se vyrábí tak, aby vydrželo dlouhou dobu. Ve skutečnosti jsou dnes některé těsnící prostředky, které se dnes používají, starší než 25 let. Dostupnost elektroniky použité k sestavení zařízení je však vždy faktorem. S modernizací elektroniky je těžší najít náhradní díly. Renomovaní výrobci navrhují zařízení na základě komponentů, které mohou v nadcházejících letech nahradit.

Při zkoumání služby dodavatele (poprodejní podpora) se zeptejte, zda prodejce:

• Odstraňte problémy se systémem po telefonu nebo zasláním servisního technika, nebo musíte vrátit systém do továrny k opravě?
• Zajistit napájení nezávisle na těsnící cívce? Pokud jsou dvě součásti oddělené, selhání jedné vás nedonutí vyřadit z provozu celý systém.
• Rychle dodávat náhradní díly? V ideálním případě díly dorazí do vašeho závodu den poté, co si je objednáte.

Nakonec si možná budete chtít vybrat systém, který je dostatečně velký, aby pojal mnoho tvarů a velikostí uzávěrů a lahví, a také takový, který zvládne vysoké rychlosti linky. Tímto způsobem nebudete muset vyměnit jednotku, pokud se vaše aplikace změní nebo se zvýší váš výkon. Pokud nyní zaplatíte o něco více za větší napájecí zdroj nebo flexibilnější konstrukci cívky, můžete v budoucnu ušetřit peníze. Pokud víte, že se aplikace změní, hledejte systém, který vám umožní výměnu těsnících cívek bez nářadí. Smluvní baliči často kupují více než jednu uzavírací cívku, aby mohli zapečetit širokou škálu velikostí a stylů uzávěrů.

Volitelné vybavení

Mezi nejoblíbenější možnosti patří

• Detektor integrity těsnění. Ty detekují chybějící fólii, uvolněné uzávěry, natažené uzávěry a odložené lahve.
• Pneumatické vyřazovací zařízení. To funguje v tandemu s detektorem integrity těsnění a vyhazuje potenciálně neutěsněné produkty na podnos, takže lahve s vadným těsněním nedosáhnou na konec linky.
• Viditelné nebo zvukové alarmy. Informují vás o problému, i když jste daleko od systému.
• Podpora ověřování. IQ/OQ je povinné na většině farmaceutických balících linek a instalační kvalifikace a provozní kvalifikace se také stávají populárními v průmyslu potravinových doplňků a potravin.

Instalace

Indukční těsnění se snadno instaluje. Zatavovač vyžaduje 3 až 5 stop rovného, nerušeného dopravníku pro montáž nebo umístění svařovací cívky. Cívka je vždy namontována paralelně s dopravníkem. Aby se zabránilo náhodnému zahřátí, udržujte těsnicí zónu bez kovových součástí.
