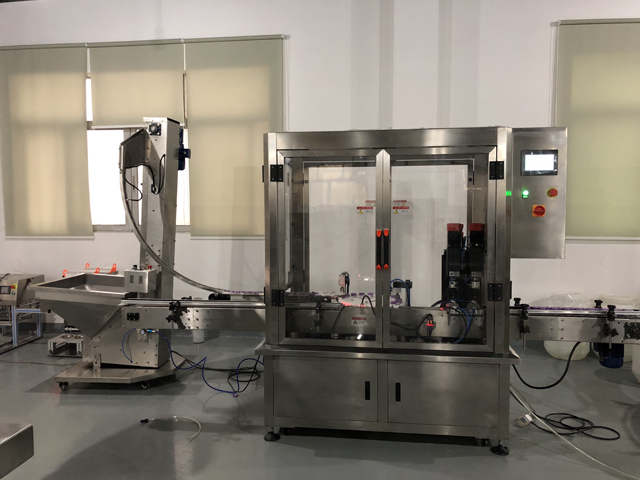

Dvouhlavé servo dózy na kosmetický krém se šroubovacím uzávěrem

Dvouhlavé servo kelímky na kosmetický krém se šroubovým uzávěrem

Krycí hlavy: 2ks servo-moto pohon
Napětí: 220V, 50/60HZ；
Výkon: 3,0 kW
Tlak vzduchu: 0,5–0,7 MPa
Ampér: 8,5A
Rychlost: 40-45/min (přizpůsobeno podle tvaru a velikosti sklenic)
Vhodný průměr produktu: φ28-φ125mm víka（Nestandardní přizpůsobené）
Rychlost průchodu žlázou: ≥99,5 % (v závislosti na chybě víčka a lahvičky)
Velikost stroje: 3300 * 1150 mm * 1908 mm
Hmotnost: 450 kg

Než zapnete napájení stroje. Přečtěte si prosím pozorně tento návod z důvodu bezpečnosti a správného používání stroje. Aby se zabránilo nehodám personálu a snížila se frekvence poškození stroje.

V případě korozivních produktů dbejte na to, aby se korozivní předměty nedotýkaly nebo stříkaly na samotný stroj a personál.

Nepoužívejte stroj na místech vystavených vibracím nebo kolizím.
Když stroj běží, tělo personálu se nemůže dotknout pohyblivých částí.
Stroj by neměl být umístěn na příliš vlhkých místech. A vložte jej do napájecího zdroje, zemnící vodič správně uzemněný, aby nedošlo k bezpečnostní nehodě.
Obsluha by měla udržovat normální fyzický a duševní stav. Pokud požíváte alkohol, prášky na spaní nebo jiné drogy, které poškozují váš duševní stav, přestaňte stroj obsluhovat.
Obsluha musí nosit vhodný oděv, aby se vyhnula zranění způsobenému zapletením oděvu do pohyblivých částí, a nesmí na stroj pokládat žádné cizí předměty.
Pokud se během používání objeví hluk nebo jiné abnormality, okamžitě zastavte a zkontrolujte. Netechnickí technici prosím svévolně nepřenášejte části stroje.
Pravidelná (jednou/týdně) údržba a péče, při čištění stroje se vyhněte stříkající vodě nebo jakékoli kapalině a elektronickým ovládacím skříňkám nebo jiným elektrickým součástem.
Pracujte prosím v souladu s běžnými provozními postupy a udržujte povrch stroje čistý a uklizený.

Uzavírací stroj se používá na všechny druhy kosmetiky, medicíny, veterinární medicíny, pesticidů, mazacích olejů a dalších průmyslových oblastí v procesu balení.

Princip a vlastnosti stroje na uzavírání sklenic:

Elektrické automatické ovládání, je stabilní;
S uzavíracím polohovacím zařízením, standardně uzamčeným krytem, je provoz pohodlný;
zámek pokrývá širokou škálu, může točit různé tvary specifikace uzávěru;
Rychlost uzávěru, vězení rotace, může současně také podle potřeby upravit těsnost převíjení.

Základní parametry uzavíracího stroje na kosmetické sklenice:

1. Krycí hlavy: 2ks pohon servo-moto
2. Napětí: 220V, 50/60HZ；
3. Výkon: 3,0Kw
4. Tlak vzduchu: 0,5--0,7 MPa
5. Ampér: 8,5A
6. Rychlost: 40-45/min (přizpůsobeno podle tvarů a velikostí sklenic)
7. Vhodný průměr produktu: φ28-φ125mm víka（Nestandardní přizpůsobené）
8. Rychlost průchodu žlázou: ≥99,5 % (v závislosti na chybě víčka a lahvičky)
9. Velikost stroje: 3300*1150mm*1908mm
10. Hmotnost: 450kg

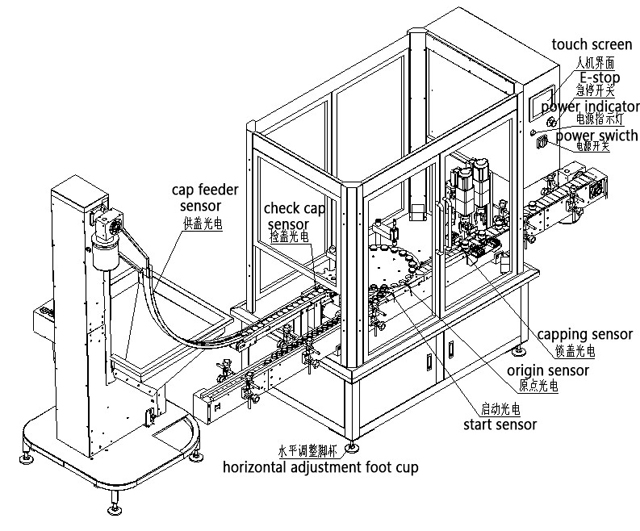

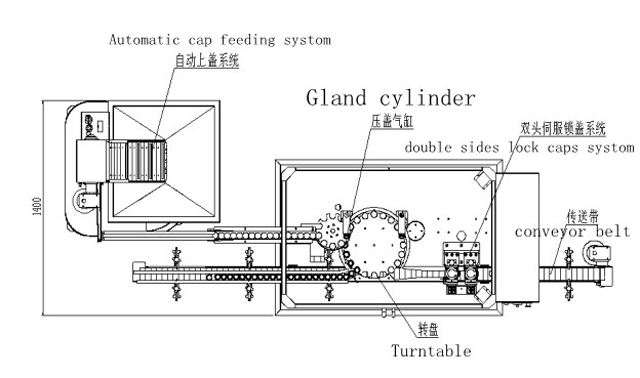

Popis hostitelské části

Vypínač: Ovládání napájení zapnuto---vypnuto.

Indikátor napájení: zapnuto – zelené světlo svítí, napájení vypnuto – zelené světlo nesvítí.

Nouzové zastavení: Používá se k okamžitému zastavení stroje nebo k resetování funkce v případě nouze nebo poruchy.

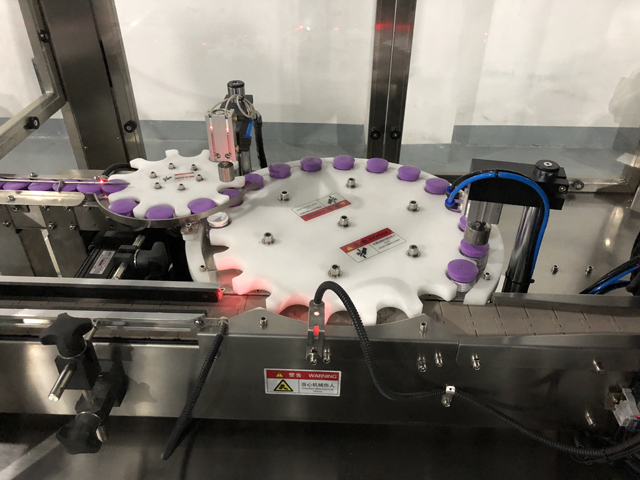

1. Spusťte fotoelektrický: Stroj je v provozu, když fotoelektrická detekce detekuje, že je tam láhev a má víko, otočný talíř může začít pracovat. Pokud není detekována jedna ze dvou fotoelektrik, otočný talíř se neotáčí.

2. Fotoelektrický původ: Slouží k ovládání krokového motoru k pohonu polohování otočného talíře, aby bylo možné láhev vložit do krytu plynule.

3. Fotoelektrika víčka: Zkontrolujte, zda je kryt na svém místě, a fotoelektricky zjistěte, zda je zde kryt otočného talíře, který se má otočit.

4. Fotoelektřina krytu: Ovládání spouštění a zastavování stroje horního krytu, když je kryt poskytovaný strojem horního krytu roztříděn do polohy detekované fotoelektrikou, fotoelektřina je vždy jasná, kryt stroje se zastaví pro kryt a je implementován inteligentní kryt .

5. Fotoelektřina krytu zámku: Při průchodu láhve s víčkem je detekována fotoelektrická detekce a víko zámku je aktivováno podle nastavené doby zpoždění (konkrétní parametry se upravují podle rychlosti dopravního pásu při seřízení stroje).

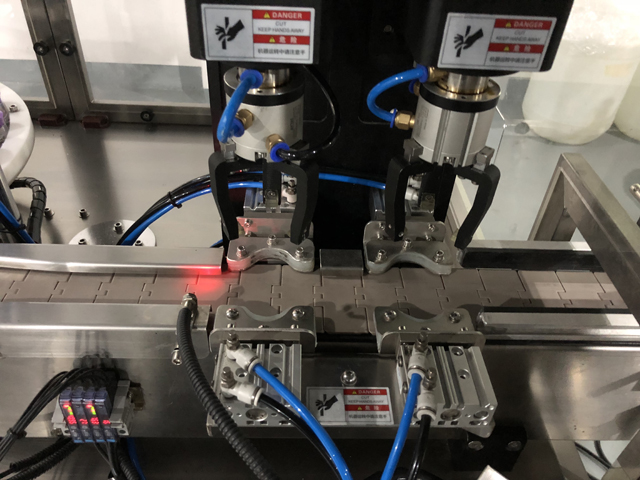

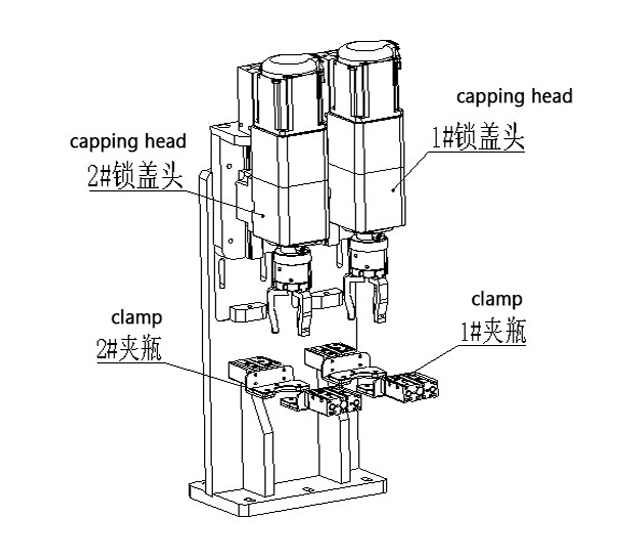

6. Systém krytu zámku: Láhev s víčkem je stejná, zpoždění fotoelektrického startu, zpoždění k láhvi se svěrkou válce, uzávěr uzávěru je spuštěn dolů, kryt rukojeti - šroubovací uzávěr - uvolnění chapadla - uzávěr uzávěru se zvedá - láhev s klipem je uvolněna, a proces uzávěru uzávěru je dokončen. V krytu zámku, když je kryt zámku 1# v krytu zámku, vstoupí další láhev. V tomto okamžiku se válec láhve se svorkou 2# pohne a kryt zámku 2# se aktivuje, aby se kryt uzamkl. (Když uzávěr, který byl uzamčen hlavou zámku 2#, projde láhví se sponou 1#, neopakujte kryt zámku.

Popis rozhraní člověk-stroj

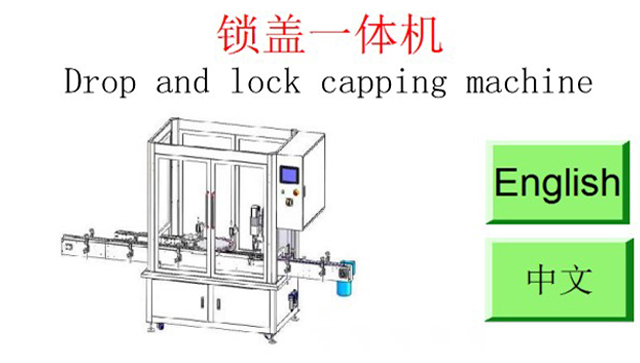

Zaváděcí stránka

3.1 Spouštěcí stránka má výběr ovládání v angličtině, čínštině, pokud zvolíte tlačítko čínština, zadejte následující rozhraní：

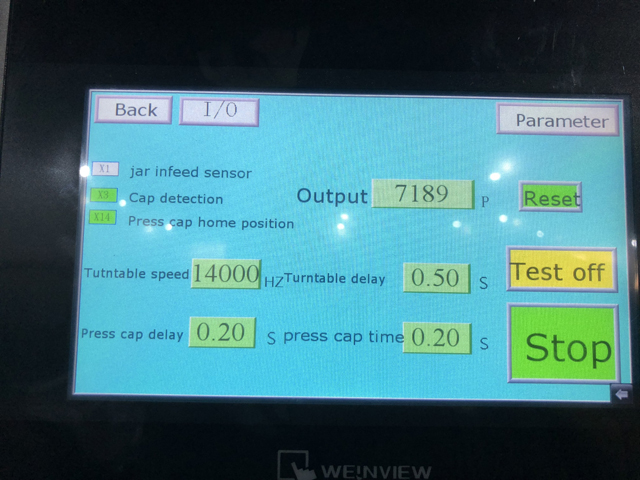

Druhé rozhraní

Zastávka: Startovací spínač celého stroje, stiskněte toto tlačítko, stroj běží v automatickém režimu, znovu stiskněte toto tlačítko, stroj se zastaví.

Testovací brána: Vyzkoušejte provoz stroje.

Rychlost točny: Čím vyšší je parametr rychlosti, tím vyšší je rychlost, tím pomalejší je parametr rychlosti.（Existuje však maximální limit.）。

Zpoždění gramofonu: Nastavení doby spouštění gramofonu v souladu s nastavením hladkého chodu gramofonu.

Zpoždění omezení: Po točně do určené stanice oddálit čekací dobu, válec akční uzávěr.

Čas uzavření: Doba potřebná k utěsnění válce.

výstup: Dokončete záznam počtu krytů zámku, pohodlný počet výroby. Pro vymazání stiskněte tlačítko-reset.

X1. X3. X14: Zkontrolujte, zda je fotoelektrika v pracovním stavu odrazu, snadno uvidíte provoz stavu stroje,

Parametr omezení: Stiskněte tuto klávesu a přejděte do následujícího rozhraní:

Rozhraní je stránka parametrů, která se nastavuje pro každou akci hlavy zámku 1 # v systému krytu zámku serva, rozumné nastavení parametrů je výhodné pro stabilitu stroje a zlepšení účinnosti.

Návrat: Stisknutím tohoto tlačítka se vrátíte do druhého rozhraní.

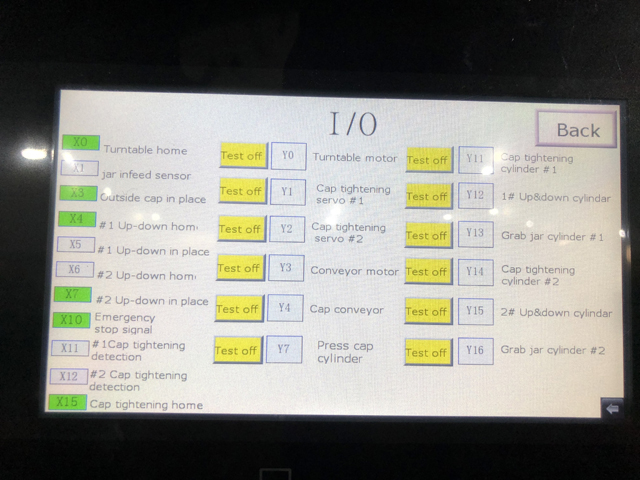

I/O: Stisknutím tohoto tlačítka vstoupíte do následujícího rozhraní:

Body řady X: Je vstupním bodem pro detekci, zda je fotoelektrika v provozním stavu, snadno vidět provoz stroje, snadná údržba.

Body řady Y: Je výstupním bodem výkonných komponent normálního stavu zpětné vazby, můžete také ručně stisknout ovládací tlačítko a otestovat, zda jsou výkonné komponenty normální.

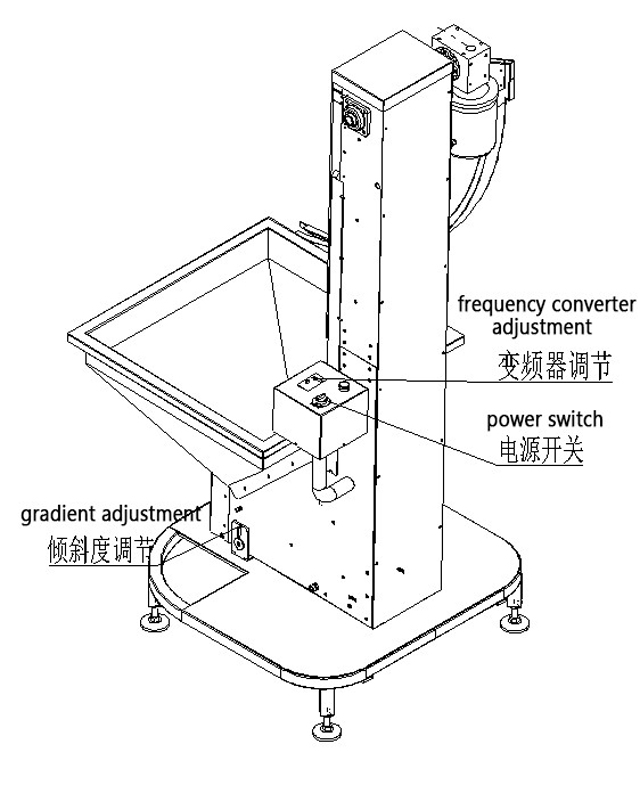

Systém podavače uzávěru: Může být stabilní a uspořádaný podle předepsaného směru krytí.

Nastavení sklonu: přiměřený úhel lze nastavit pro ovládání zpětného víka nevleze do snímku.

Regulace frekvenčního měniče: ovládat rychlost krytu.

Údržba zařízení pro uzavírání sklenic:

1. Udržujte stroj ve vypnutém stavu a bez plynu, aby byla zajištěna bezpečnost. Udržujte stroj čistý a uklizený, žádné drobnosti na stroji, žádné drobné předměty, příslušenství, šrouby atd.

2. A mazací olej se pravidelně přidává do mechanismu pohyblivé části, aby byl zajištěn dobrý provozní stav mechanismu.

3. Pravidelně vypouštějte vodu z jednotky vzduchového filtru a přidávejte mazací olej, abyste zajistili správné používání válce a prodloužili životnost.

4. Stroj pravidelně kontrolujte a opravujte. Posuďte provozní stav zařízení zrakem a uchem, abyste se ujistili, že stroj funguje dobře.

Poznámka: prosím používejte a udržujte v přísném souladu s pokyny, záruční doba je přísně zakázána otevírat a rozebírat, jinak poškození způsobené tímto jako lidské poškození, bez bezplatné opravy. Tento pokyn se může změnit bez upozornění; pokud stále existují nějaké nejasnosti ohledně provozu tohoto stroje, zavolejte nám kdykoli s dotazy

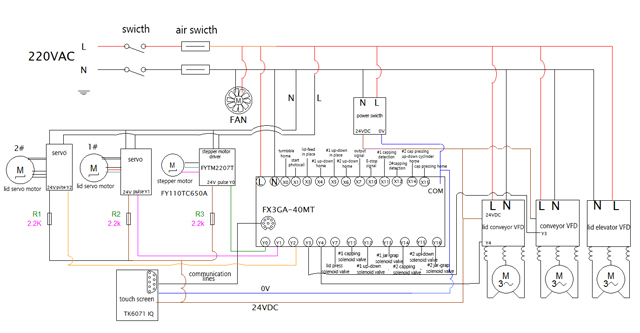

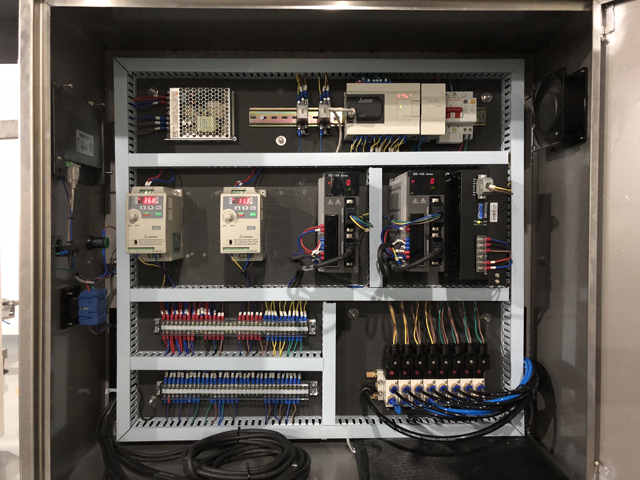

Přiložené elektrické schéma:

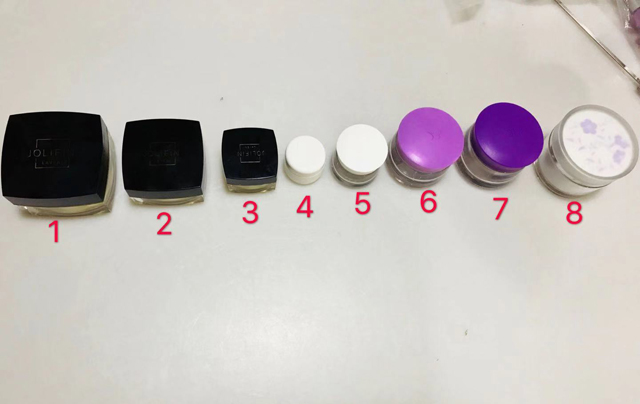

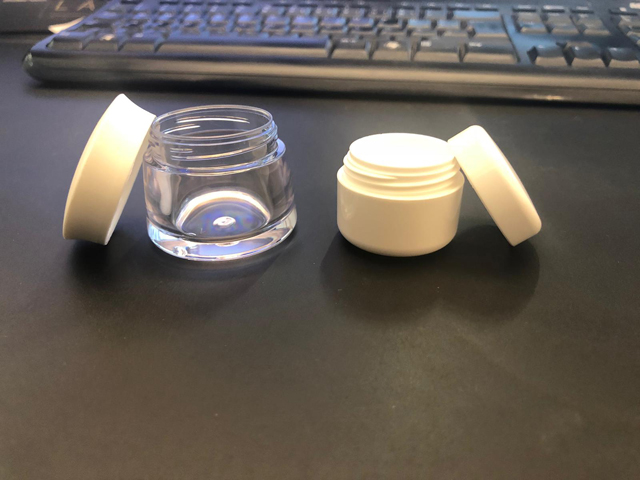

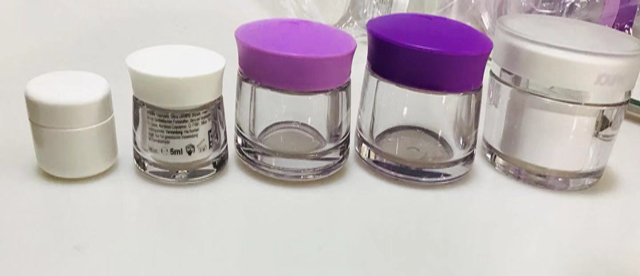

Dokončené uzavřené uzávěry odebírají vzorky stroje na uzavírání sklenic:

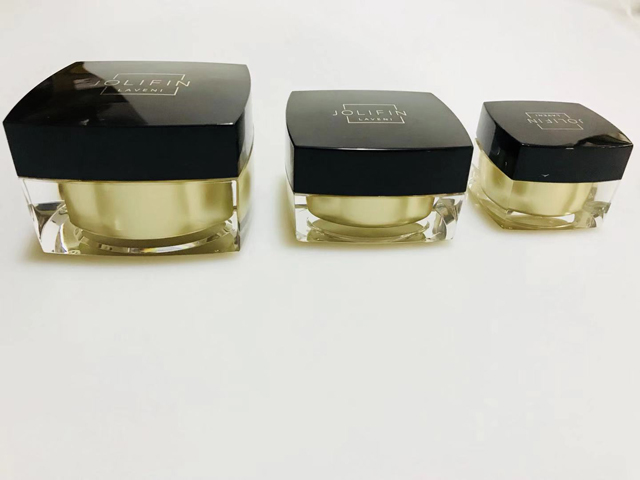

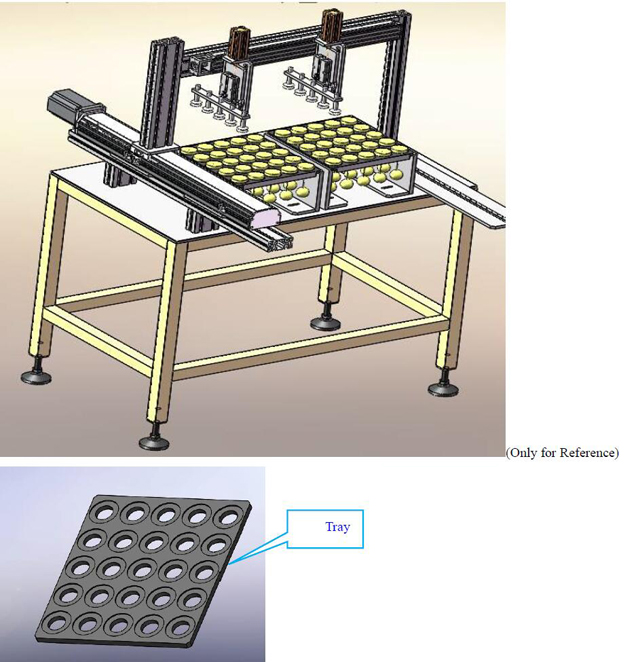

Známky: pro čtvercové černé sklenice, protože uzávěry jsou náchylné k poškrábání, je navržen se systémem sběru, který vytahuje uzávěry sklenic z táců a vkládá je do stanice pro přípravu uzávěrů pro proces uzavírání uzávěrů. Podrobný pracovní princip je znázorněn následovně: Pracovní postup:

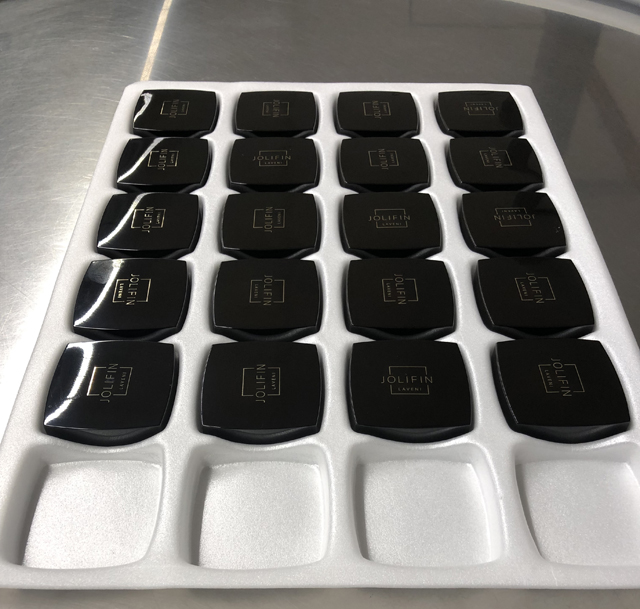

1. Ruční vkládání uzávěrů do zásobníku (15*15 nebo 10*10)
