Peristaltické čerpadlo Plnicí stroj na dávkování kapalin pro esenciální oleje

• Model: VK-MFC
• Objem náplně: 1ml až 150ml
• Plnicí tryska: 2 sady
• Hmotnost: cca 550 kg
• Napájení: 220V 50Hz
• Příkon: 1,75kw
• Tlak vzduchu: 4-7kgf/cm2
• Kapacita: Kolem 20~30ks/min
• Celkové rozměry: 3500mm*3000mm*1700mm

Zobrazit video

Dobrý plnicí stroj je ten, který maximalizuje výkon a zjednodušuje změny. VKPAK vyvíjí strojní zařízení pro dávkování malých lahviček, jako je plnění očních kapek, esenciální olej, E-liquid a další tekuté materiály pro každodenní použití.

Jak navrhnout plnicí linku se souvisejícími stroji je v bodech 5 uvedených níže:

1. Produkt je král

Při výběru konkrétního plnicího stroje je dobré začít znát přesné vlastnosti tekutého produktu. Je to volně tekoucí kapalina? To by mohlo fungovat lépe u plnicího stroje s časovaným průtokem, kde je každý cyklus dodáván stejný objem produktu. Co když je produkt viskóznější? K tomu může být správnou cestou objemové tekuté plnivo.

2. Univerzálnost produktu a kontejneru

Vzhledem k široké škále produktů balených v závodech stále více zpracovatelů hledá plniva, která by zvládla více konceptů. Poskytovatelé zařízení to chápou, ale možná ještě nejsou schopni poskytnout všelék.

Zákazníci požadují, aby nové plnicí zařízení bylo všestrannější a zvládlo celou řadu různých produktů. Plnicí trysky jsou navíc navrženy pro specifické aplikace a lze je snadno vyměnit.

3. Přesnost a účinnost

Mít správně naplněné nádoby je jedním z klíčových prvků pro zajištění kvality produktů a kontrolních darů. Nedostatečně naplněné lahve mohou v lepším případě vyústit ve stížnosti spotřebitelů a v horším případě mohou firmu přivést k soudu. Přeplnění však může být nákladné a nehospodárné. To znamená, že výplň musí být přesná a důsledně udržovat tuto přesnost v průběhu let.

4. Minimalizace doby přechodu prostřednictvím hygienického designu

S mnoha zpracovateli, kteří zvyšují rozmanitost produktů k plnění, je i nadále hlavním cílem minimalizace doby čištění a výměny. Plniva s funkcí automatického čištění na místě (CIP) jsou již dlouho identifikovány jako způsob, jak urychlit proces čištění.

5. Interakce operátora

Přestože plnicí stroje směřují k větší automatizaci, musí být obsluha zařízení snadno použitelná. Více pozornosti je věnováno navrhování intuitivního rozhraní člověk-stroj (HMI) s panely, které se snadněji používají a čtou.

Vezmeme-li v úvahu 5 bodů pro návrh jednoho stroje, je náš VK-MFC speciálně vhodný pro plnění esenciálního oleje.

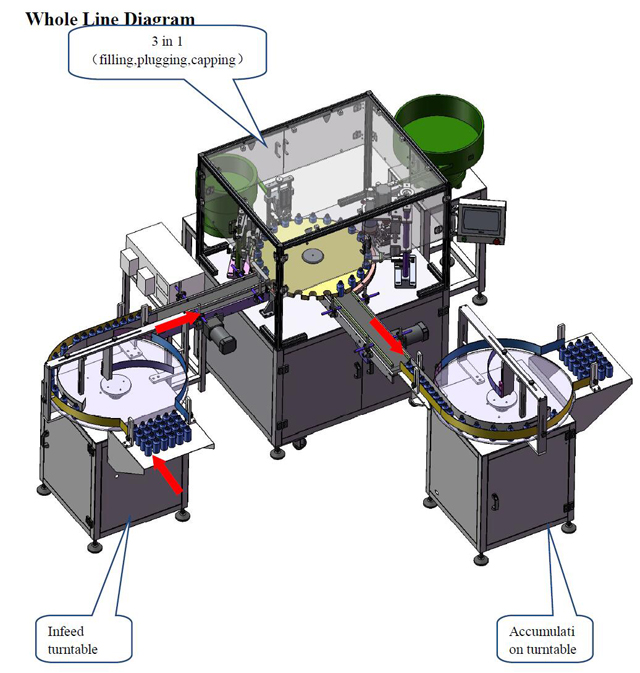

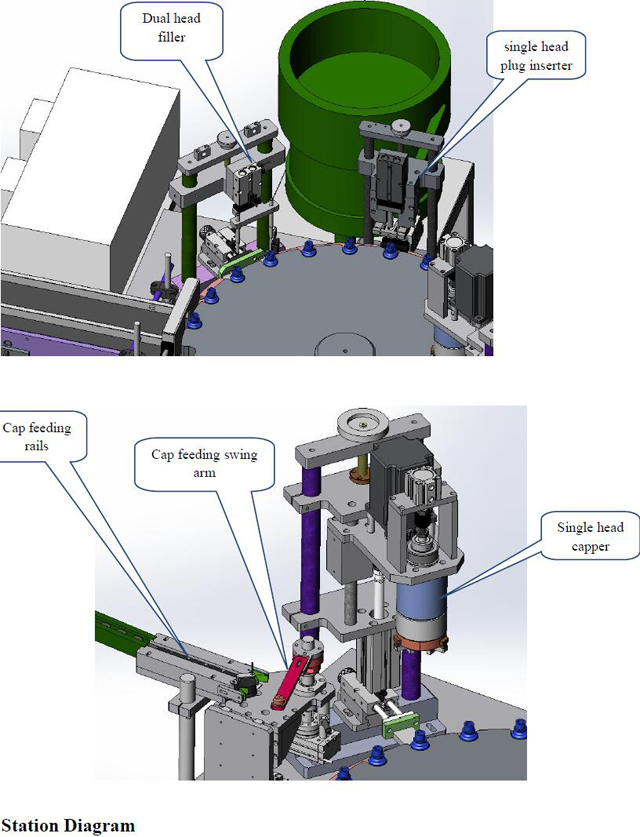

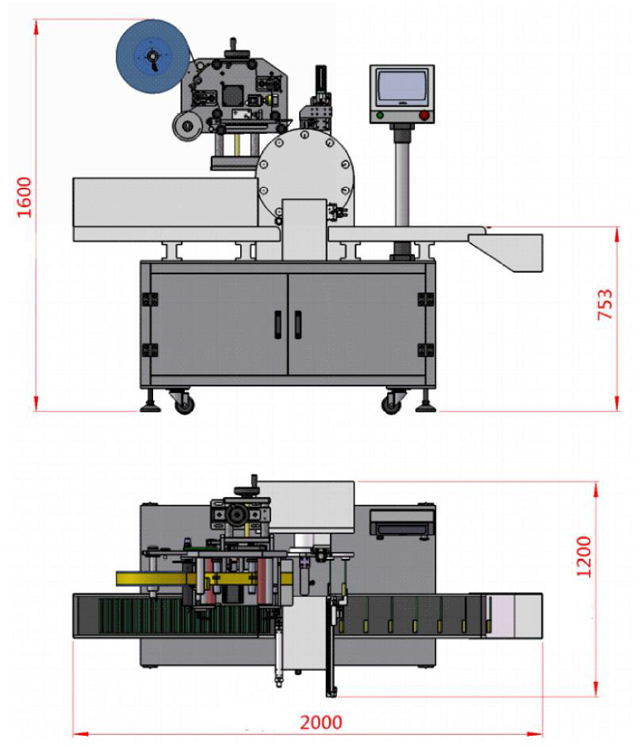

Výkres

Způsob plnění peristaltického čerpadla, jak zabránit vzájemné kontaminaci materiálů:

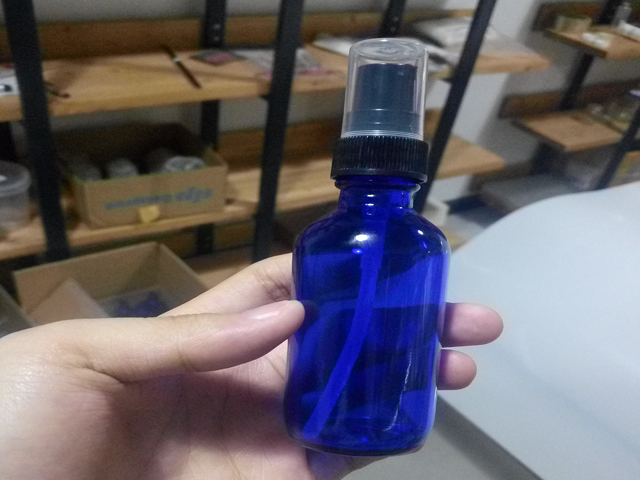

Esenciální oleje a extrakty jsou vysoce hodnotné produkty s nízkou viskozitou, které se obvykle prodávají v malých skleněných lahvičkách. Plnicí stroj s peristaltickým čerpadlem je ideální pro tyto produkty kvůli přesnosti malých velikostí náplně, snadnému čištění a protože nemůže dojít ke křížové kontaminaci různých produktů provozovaných na stejném plnicím stroji.

Křížové kontaminaci je zabráněno, protože jediná věc, která se dotýká kapaliny, je samotná peristaltická hadička, která je složena ze silikonu nebo jiných inertních speciálních polymerních materiálů. Tato hadička je levná a lze ji snadno vyčistit, použít pro konkrétní kapalinu nebo ji po použití jednoduše vyhodit. Velikost hadičky zvolená v tomto stroji závisí na velikosti náplně a požadované přesnosti. Čím menší průměr použité hadičky, tím vyšší přesnost, ale nižší rychlost plnění. To vysvětluje, proč se tento stroj nejlépe využívá na malých výplních, kde je potřeba vysoká přesnost. Velké velikosti náplně větší než 1 litr se u tohoto typu stroje obvykle neplní, protože doba cyklu plnění může být zdlouhavá. Ale pro typickou velikost náplně 5 až 10 ml je to opět ideální stroj. Peristaltický plnicí stroj dominuje v tomto odvětví, protože drahý produkt je málo nebo žádný odpad.

Nutno přečíst před prvním použitím

1: Před zapojením stroje se ujistěte, že je vypínač ve stavu 【zavřít】, a poté postupujte podle pokynů.

2: Stroj by měl být otřen suchým hadříkem, pokud neběží po dlouhou dobu; neměly by se používat korozivní čisticí prostředky.

3: Je přísně zakázáno stříkat kapalinu do elektrické skříně stroje, aby se zabránilo korozi vnitřních elektrických součástí a následnému zkratu.

4: Podle balícího seznamu zařízení zkontrolujte, zda zařízení, model materiálu, specifikace a množství splňují požadavky norem designu a produktu a mají osvědčení o kvalifikaci produktu.

5: Zkontrolujte, že vzhled zařízení by neměl mít žádné deformace, poškození nebo korozi, rotace rotujících hřídelů by měla být flexibilní a bez stagnace světla.

6: Tento stroj je jednofázový AC 110V, napájecí zástrčka je plochá 2 zástrčka, která by měla být zasunuta do zásuvky s uzemňovacím vodičem.

Technické parametry

• Model: VK-MFC
• Objem náplně: 1ml až 150ml
• Plnicí tryska: 2 sady
• Hmotnost: cca 550 kg
• Napájení: 220V 50Hz
• Příkon: 1,75kw
• Tlak vzduchu: 4-7kgf/cm2
• Kapacita: Kolem 20~30ks/min

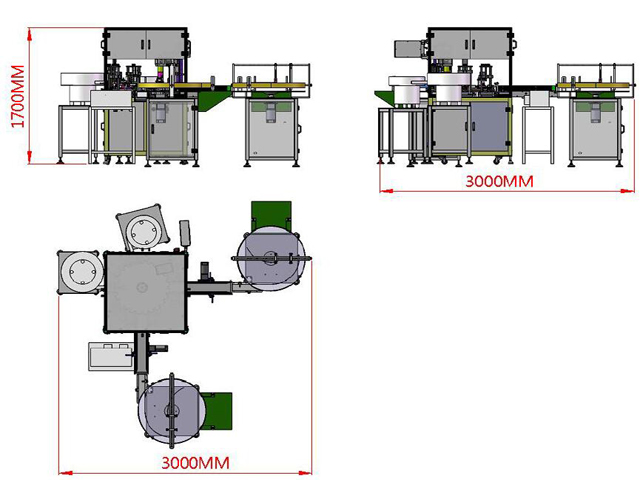

• Celkové rozměry: 3500mm*3000mm*1700mm

Konfigurace

Bezpečnostní opatření před spuštěním plnicího stroje:

1. Stroj využívá jednofázové 1100V AC. Před spuštěním zkontrolujte, zda je zapojení správné.
2. Zkontrolujte, zda je zdroj vzduchu normální.
3. Zkontrolujte, zda na stroji a formě nejsou nějaké cizí předměty. Pokud ano, vymažte to včas.
4. Zkontrolujte, zda je přívod vody peristaltického čerpadla zcela zapuštěn do vody.
5. Před automatickým spuštěním zkontrolujte, zda je jehla zarovnána s úzkým hrdlem a zda je k dispozici pro stlačení zátky.

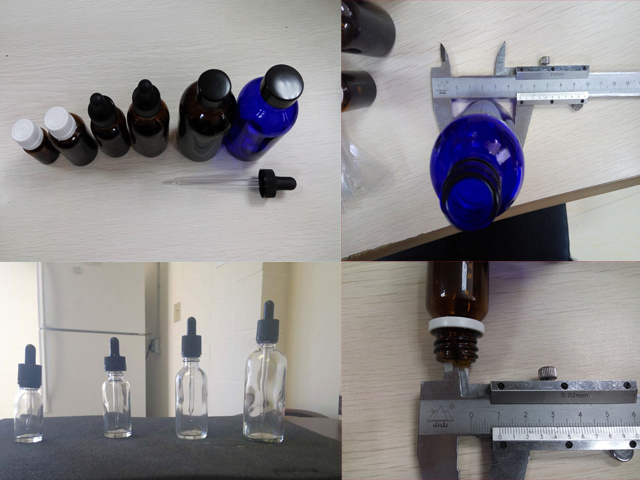

Vzorky
